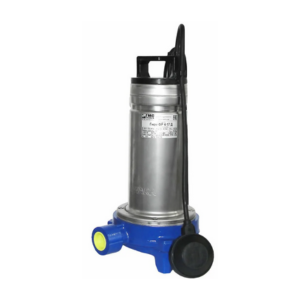

Насосы погружные фекальные ГНОМ Ф
Насосы погружные фекальные ГНОМ Ф предназначены для перекачивания бытовых и промышленных загрязнённых жидкостей температурой до 35 °С, с содержанием различных неабразивных взвешенных частиц размером до 50 мм в диаметре.
Насосы изготовляются из материалов, устойчивых к агрессивным моющим средствам, присутствующим в стоках.
Электронасосы выпускаются в исполнениях с питанием от однофазной сети – 220 В и питанием от трехфазной сети 380 В - частотой 50Гц.
Насосы в однофазном исполнении 220В укомплектованы поплавковым выключателем. Подключение электронасоса в трехфазном исполнении 380В допускается только через автоматический выключатель с комбинированным термомагнитным расцепителем для запуска и защиты электродвигателя. Режим работы - продолжительный.
Максимальная глубина погружения – 5 м. Максимально допустимое внешнее давление жидкости – 1 МПа.
Электронасосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях. Климатическое исполнение У* ГОСТ 15150-69.
Применение насосов ГНОМ Ф
- откачка жидкостей из выгребных ям и септиков;
- осушение затопленных помещений;
- откачка воды из бассейнов;
- полив в сельском хозяйстве.
Конструкция насосов ГНОМ Ф
Насосы представляют собой переносной моноблок, состоящий из изолированного электродвигателя, защищенный системой нескольких уплотнений с промежуточной масляной камерой и насосной части.
Насосная часть состоит из рабочего колеса, закрепленного на валу электродвигателя и корпуса насоса.
Приводом электронасосов является однофазный конденсаторный асинхронный электродвигатель или трехфазный асинхронный электродвигатель. Электродвигатель состоит из статора и ротора. Охлаждение электродвигателя осуществляется за счет теплоотдачи в окружающую среду (воду) , то есть электронасос при эксплуатации должен быть полностью погружен в перекачиваемую жидкость.
Синхронная частота вращения ротора – 3000 об/мин. Направление вращения – против часовой стрелки, если смотреть со стороны насосной части.
Шнур питания электронасоса с трехфазным электродвигателем имеет свободный конец для подключения к автоматическому выключателю или пускозащитному устройству.
Запуск электронасоса с приводом от однофазного электродвигателя осуществляется посредством встроенного рабочего конденсатора и поплавкового выключателя. Электродвигатель в однофазном исполнении имеет встроенную тепловую защиту в случае его перегрева.
Технические характеристики насосов ГНОМ Ф
| Марки | Подача (диапазон), м³/ч | Напор (диапазон), м | Мощность (номин.), кВт | Мощность потребляемая насосом (макс.), кВт | Ток, А | Напряжение сети, В |
| Гном Ф 10-6 Д, 220В | 3 - 19.2 | 9 - 2.1 | 0.55 | 0.8 | 3.94 | 220В |
| Гном Ф 10-6, 380В | 3 - 19.2 | 9 - 2.1 | 0.55 | 0.73 | 1.49 | 380В |
| Гном Ф 16-6 Д, 220В | 3 - 30 | 9.3 - 3.2 | 0.75 | 1.14 | 5.84 | 220В |
| Гном Ф 16-6, 380В | 3 - 30 | 9.3 - 3.2 | 0.75 | 1.09 | 2.36 | 380В |
| Гном Ф 20-8 Д, 220В | 3 - 36 | 11.8 - 3.6 | 1.1 | 1.58 | 7.02 | 220В |
| Гном Ф 20-8, 380В | 3 - 36 | 11.8 - 3.6 | 1.1 | 1.49 | 2.83 | 380В |
| Гном Ф 25-8, 380В | 3 - 40.2 | 13.9 - 4.2 | 1.5 | 1.96 | 3.81 | 380В |

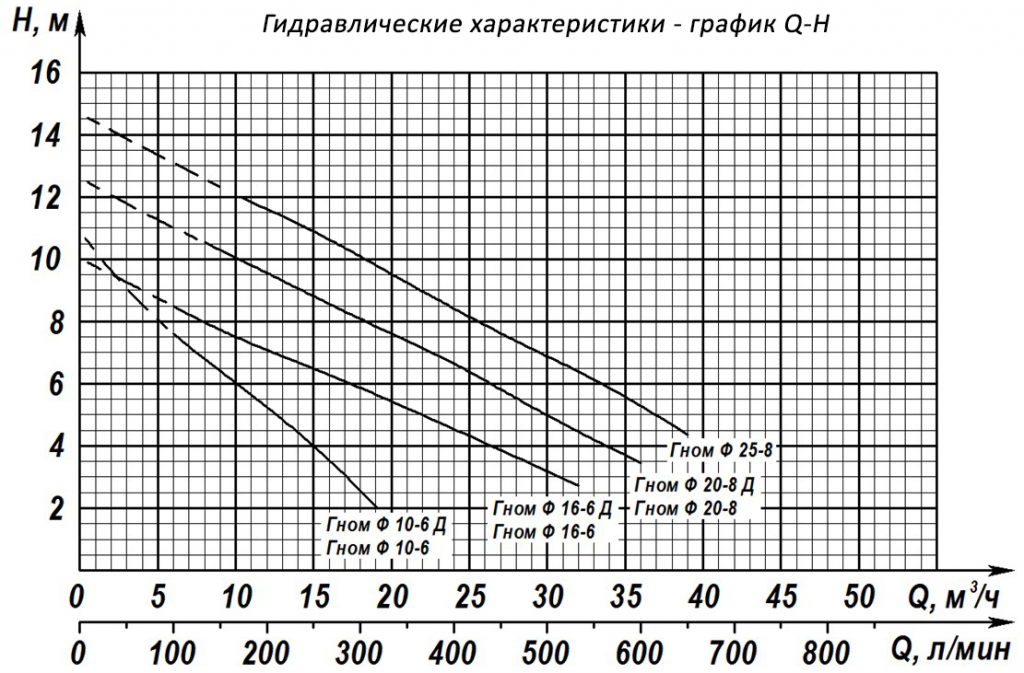

Гидравлические характеристики насосов ГНОМ Ф
Условное обозначение
Например Гном Ф Р 4 – 17 Д , 220В, где:
- Гном – торговое наименование насоса;
- Ф – фекальный (область применения);
- Р – с режущим механизмом;
- 4 – номинальная подача, м³/ч;
- 17 – номинальный напор, м;
- Д - с поплавковым выключателем только для насосов с питанием от однофазной сети 220 В, а без обозначения - комплектация без поплавкового выключателя;
- 220В – исполнение насоса с питанием от однофазной сети, 380В - с питанием от трехфазной сети.
