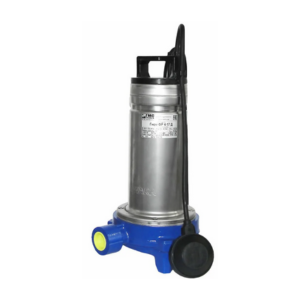

Насосы погружные фекальные ГНОМ ФР

Насосы погружные фекальные ГНОМ ФР предназначены для перекачивания бытовых и промышленных загрязнённых жидкостей температурой до 35 °С, с содержанием различных неабразивных взвешенных частиц размером до 50 мм в диаметре.

Насосы Гном ФР - с режущим механизмом, могут откачивать стоки с твердыми и волокнистыми включениями. В отличие от насосов Гном Ф имеют высокий напор и небольшой диаметр патрубка (DN25), что позволяет осуществлять отвод стоков с измельченными примесями на большие расстояния.

Насосы изготовляются из материалов, устойчивых к агрессивным моющим средствам, присутствующим в стоках.

Электронасосы выпускаются в исполнениях с питанием от однофазной сети – 220 В и питанием от трехфазной сети 380 В -  частотой 50Гц.

Насосы в однофазном исполнении 220В укомплектованы поплавковым выключателем. Подключение электронасоса  в трехфазном исполнении 380В допускается только через автоматический выключатель с комбинированным термомагнитным расцепителем для запуска и защиты электродвигателя. Режим работы - продолжительный.

Максимальная глубина погружения – 5 м. Максимально допустимое внешнее давление жидкости – 1 МПа.

Электронасосы не предназначены для эксплуатации  во взрыво- и пожароопасных помещениях. Климатическое исполнение У* ГОСТ 15150-69.

Применение насосов ГНОМ ФР

• откачка жидкостей из выгребных ям и септиков;
• осушение затопленных помещений;
• откачка воды из бассейнов;
• полив в сельском хозяйстве;
• откачка стоков из канализационных систем с большим количеством пользователей, где вероятно наличие посторонних предметов  в стоках;
• откачка стоков от пищеблоков, где в слив попадают очистки овощей и остатки еды при мытье посуды;
• откачка стоков в общие коллекторы от коттеджей, дач, ферм, построенных в удаленных районах, где организация обычной самотечной канализации не представляется возможной;
• откачка воды из открытых водоемов с наличием в воде водорослей, ила, мусора.

Конструкция насосов ГНОМ ФР

Насосы представляют собой переносной моноблок, состоящий из изолированного электродвигателя, защищенный системой нескольких уплотнений с промежуточной масляной камерой и насосной части.

Насосная часть состоит из рабочего колеса, закрепленного на валу электродвигателя и корпуса насоса.

Приводом электронасосов является однофазный конденсаторный асинхронный электродвигатель или  трехфазный асинхронный электродвигатель. Электродвигатель состоит из статора и ротора. Охлаждение электродвигателя осуществляется за счет теплоотдачи в окружающую среду (воду) , то есть электронасос при эксплуатации должен быть  полностью погружен в перекачиваемую жидкость.

Синхронная частота вращения ротора – 3000 об/мин. Направление вращения – против часовой стрелки, если смотреть со стороны насосной части.

Шнур питания электронасоса с трехфазным электродвигателем имеет свободный конец для подключения к автоматическому выключателю или пускозащитному устройству.

Запуск электронасоса с приводом от однофазного электродвигателя осуществляется посредством встроенного рабочего конденсатора и поплавкового выключателя. Электродвигатель в однофазном исполнении имеет встроенную тепловую защиту в случае его перегрева.

Технические характеристики насосов ГНОМ ФР

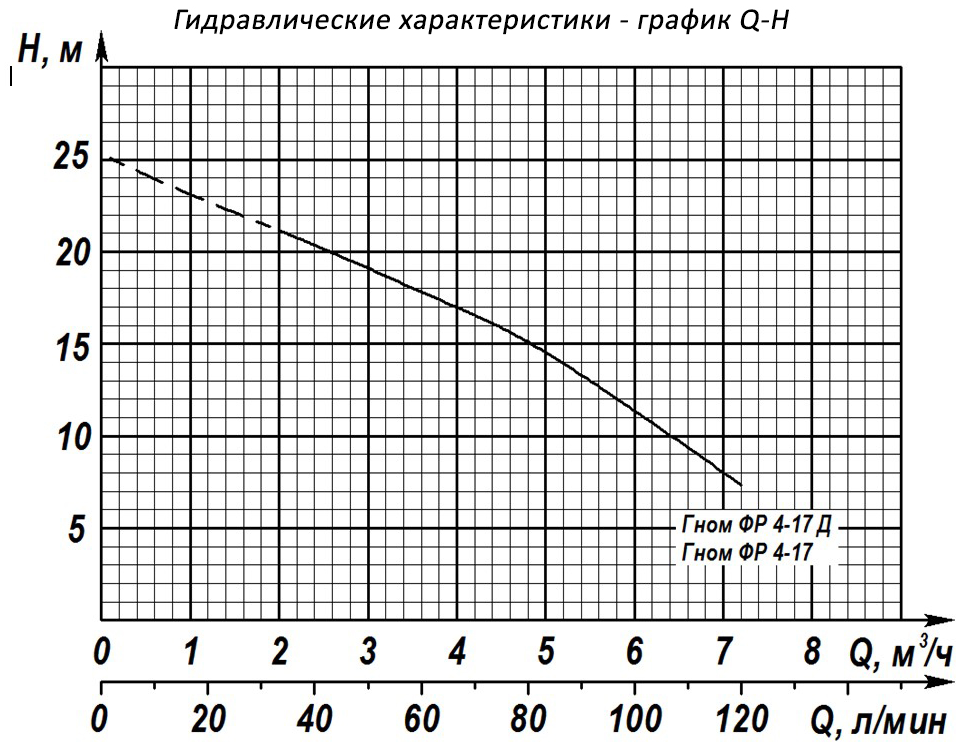

Гидравлические характеристики насосов ГНОМ ФР

Условное обозначение

Например  Гном   Ф   Р    4  –  17   Д , 220В, где:

• Гном – торговое наименование насоса;
• Ф – фекальный (область применения);
• Р – с режущим  механизмом;
• 4 – номинальная подача, м³/ч;
• 17 – номинальный напор, м;
• Д - с поплавковым выключателем только для насосов с питанием от однофазной сети 220 В, а без обозначения - комплектация без поплавкового выключателя;
• 220В – исполнение насоса с питанием от однофазной сети, 380В  - с питанием от трехфазной сети.
