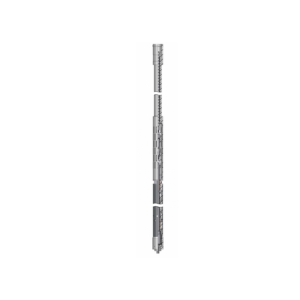

Насосы погружные винтовые ЭВНОП

Насосы погружные винтовые ЭВНОП предназначены для отбора нефтеносной пластовой жидкости при эксплуатации в составе скважинных установок.

Насосы относятся к изделиям конкретного назначения (ИКН), вида 1 (восстанавливаемые) ГОСТ 27.003-90 и предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом при температуре окружающей среды от плюс 45 до минус 40°С, климатического исполнения В, категории размещения 5 по ГОСТ 15150-69.

Насосы используются с учетом следующих указаний по показателям перекачиваемой среды и условий:

• пластовая жидкость – смесь нефти, попутной воды и нефтяного газа;
• максимальная кинематическая вязкость не более, - 1∙10-3 м2/с (динамическая вязкость не более 1000 сПз);
• содержание воды в жидкости не более 99%;
• содержание свободного газа в жидкости на приеме насосов, не более 50% по объему;
• содержание механических примесей в жидкости размером до 0,2 мм с микротвердостью менее 55 НRС, не более 0,8 г/л;
• температура жидкости на забое, для насосов с обоймой из резины 2Д‑405 не более 70° С (343 К) и не более 110° С (383 К) для насосов с обоймой из резины Н-409;
• внутренний диаметр колонны обсадных труб не менее 121,7 мм;
• максимальный темп набора кривизны скважины не более 2,5° на 10 м проходки.

Особенности насосов ЭВНОП

• насосы оборудованы предохранительной муфтой, предотвращающей поломку насоса при запуске с неправильным направлением вращения
• в конструкцию насоса входит осевая опора, воспринимающая всю нагрузку от столба жидкости и предотвращающая передачу осевых усилий на гидрозащиту и вал электродвигателя
• применение насосов возможно в широком диапазоне подач, за счет возможности изменения подачи, путем изменения частоты вращения
• насосы ЭВНОП работают на пластовых жидкостях с большим содержанием газа, не требуют установки газосепаратора перед насосом
• способны перекачивать жидкости с большой вязкостью.

Применение насосов ЭВНОП

• нефтегазодобывающими компаниями для добычи тяжелой высоковязкой нефти с большим содержанием механических примесей из мало- и среднедебитных и высокообводненных  скважин при этом по сравнению с насосами серии ЭВН насосы серии ЭВНОП работают на пониженной частоте  вращения (100-500 об/мин), что может увеличить их гарантированный ресурс до 700-800
• нефтегазодобывающими компаниями в качестве более эффективного и дешевого метода механизированной добычи нефти, основанного на малой энерго- и металлоемкости, заменяющего традиционный способ подъема нефти центробежными и штанговыми насосами

Конструкция насосов ЭВНОП

Насосы погружные винтовые однопоточные типа ЭВНОП являются по своему типу объемными насосами.

Насосы по своему устройству разделяются на проточную и приводную части.

В проточную часть входят: патрубок, обойма, винт, корпус.  В приводную часть входят: муфта эксцентриковая ,  опора осевая , муфта.

Обойма представляет собой стальной цилиндр с привулканизированной к ней внутри двухзаходной (Z=2) винтовой профильной, специальной маслобензостойкой резиновой обкладкой.

Винт  представляет собой металлический стержень с правым однозаходным (Z=1) винтовым профилем, которым перемещает (проталкивает) жидкость через обойму от входа к выходу.

Корпус  представляет собой металлический цилиндр, на концах которого выполнена внутренняя резьба для соединения обоймы и опоры осевой. В средней части корпуса выполнены отверстия, через которые жидкость поступает в насос.

Принцип работы насосов основан на перемещении жидкости в насосе от входа к выходу, путем заполнения периодически изменяющихся объемов занимаемых ею камер обоймы, попеременно сообщающихся между собой.

Конструкция насоса предусматривает возможность установки пусковой разгонной муфты (при необходимости), устанавливаемой заказчиком между протектором (гидрозащитой) и двигателем , поставляемой за отдельную плату.

Технические характеристики насосов ЭВНОП

Условное обозначение насосов ЭВНОП

Например: ЭВНОП 5-30-1200 В5 ТУ 3665-244-00217975-2010, где:

• ЭВНОП – обозначение насоса, где Э – привод от погружного электропривода, В – винтовой, Н – насос, О – однопоточный, П – погружной;
• 5 – группа насоса для колонных обсадных труб диаметром 146 мм с минимальным внутренним диаметром 121,7 мм;
• 30 – подача, м3 /сут;
• 1200 – напор на выходе из насоса, м;
• В5 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
