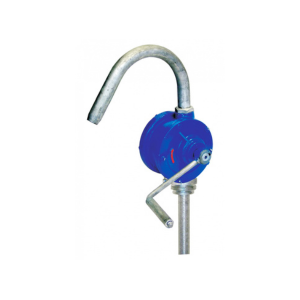

Насосы бочковые ручные РШ

Насосы бочковые ручные РШ предназначены для перекачки жидкостей, обладающих смазывающей способностью, из стандартных бочек и других небольших емкостей.

Кинематическая вязкость жидкостей от 0,02·10-4 до 0,75·10-4 м2/с (от 1,1 до 10°ВУ), температура до 70°С.

Примеры перекачиваемых жидкостей: моторные масла, лаки, эмульсии и т.п.

Насос изготовлен в климатическом исполнении У1 по ГОСТ 15150 и предназначен для работы как в закрытых помещениях, так и вне помещений при температуре окружающего воздуха от плюс 40 до минус 40°С.

По требованию заказчиков возможна поставка ручных бочковых шиберных насосов РШ, укомплектованных высокоточным электронным счётчиком/расходомером К24 (опция за дополнительную плату).

Комплектуемый электронный счетчик оснащен энергонезависимой памятью для хранения информации о количестве отпущенной жидкости и последней операции, имеется возможность проведения его калибровки.

Особенности насосов РШ

• Компактность, простота конструкции, лёгкость установки и мобильность;
• отсутствие необходимости электроснабжения позволяют использовать насос не только в личном хозяйстве, но и в различных отраслях промышленности;
• Возможность комплектации счётчиками (расходомерами) по запросу заказчика.

Применение насосов РШ

• для перекачивания нефтепродуктов из ёмкостей и бочек на промышленных предприятиях;
• для расфасовки лакокрасочных продуктов на предприятиях розничной торговли;
• для расфасовки лакокрасочных продуктов в складских хозяйствах промышленных предприятий;
• для использования в химической промышленности для перекачивания небольших объёмов жидкостей(нефтепродукты, лаки, краски и т.д.).

Конструкция насосов РШ

Насос состоит из корпуса, эксцентрично расположенного ротора с двумя подвижными пластинами (шиберами), передней и задней крышек, рукоятки, уплотнительных колец и манжеты.

Крышки закрепляются болтами. Пластины  ротора поджимаются к корпусу пружиной, установленной на стержень. Для забора и слива жидкости насос комплектуется трубой и гусаком, зафиксированными контргайками. Для крепления насоса к горловине бочки имеется гайка с фиксатором.

При вращении ротора по часовой стрелке пластины, скользящие по корпусу, вытесняют жидкость из полости в гусак. Одновременно происходит всасывание жидкости через трубу.

При вращении ротора против часовой стрелки жидкость перемещается в обратном  направлении.

Технические характеристики насосов РШ

Условное обозначение

Например РШ 25-5 86ТНП.00.000, где:

• РШ – ручной шиберный
• 25 – идеальная подача, л/мин.
• 5 – предельное давление, м.
• 86ТНП.00.000 – обозначение конструкторского документа.
