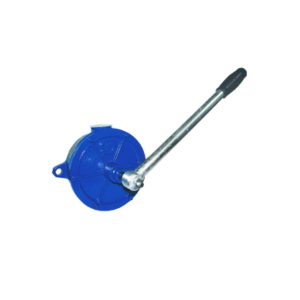

Насосы ручные крыльчатые РК

Насосы ручные крыльчатые РК предназначены для перекачивания пресной и морской воды, нефтепродуктов и других жидкостей со сходными физическими свойствами температурой до 50°С и кинематической вязкостью до 0,2 ·10-4 м 2/с (до 3 0ВУ).

Насосы приводятся в действие приложением мускульной силы человека. Насос может использоваться в промышленности, сельском хозяйстве, в быту.

Насос состоит из корпуса и крышки, в опорах которых расположен вал. На валу двумя штифтами закреплена крыльчатка с подвижно закрепленными на ней клапанами.

В нижней части корпуса  неподвижно с помощью винта  с гайкой установлено седло клапана, на котором также посредством штифтов подвижно закреплены впускные клапаны. Разъем седла клапана с корпусом и крышкой  уплотнены герметиком.

Для привода крыльчатки в движение на валу жестко установлена и закреплена рукоятка.

Уплотнение вала осуществляется сальниковой набивкой, которая поджимается втулкой.

На корпусе имеются всасывающий и напорный патрубки.

Герметизация корпуса с крышкой осуществляется резиновым кольцом. Уплотнение крыльчатки  с седлом клапана  осуществляется кожаной манжетой. К клапанам с помощью винтов  также крепится кожаная манжета.

При работе насоса крыльчатка с помощью рукоятки совершает вокруг вала возвратно-поступательные движения.

Особенности насосов РК

• Компактность, простота конструкции, лёгкость установки и мобильность;
• Отсутствие необходимости электроснабжения позволяют использовать насос не только в личном хозяйстве, но и в различных отраслях промышленности.

Применение насосов РК

• для перекачивания небольших объёмов жидкости (вода, нефтепродукты) в бытовых условиях;
• для перекачивания минеральных масел и других нефтепродуктов на предприятиях розничной торговли;
• для осушения трюмных вод на малотоннажных судах;
• для подачи воды из неглубоких скважин и колодцев;
• для подачи воды в систему снабжения питьевой водой животноводческих ферм.

Конструкция насосов РК

Насос состоит из корпуса и крышки , в опорах которых расположен вал. На валу двумя штифтами закреплена крыльчатка с подвижно закрепленными на ней клапанами.

В нижней части корпуса неподвижно с помощью винта с гайкой установлено седло клапана, на котором также посредством штифтов подвижно закреплены впускные клапаны. Разъем седла клапана с корпусом и крышкой уплотнены герметиком.

Для привода крыльчатки в движение на валу жестко установлена и закреплена рукоятка.

Уплотнение вала осуществляется сальниковой набивкой , которая поджимается втулкой.

На корпусе имеются всасывающий и напорный патрубки.

Герметизация корпуса с крышкой осуществляется резиновым кольцом. Уплотнение крыльчатки с седлом клапана осуществляется кожаной манжетой. К клапанам с помощью винтов также крепится кожаная манжета.

При работе насоса крыльчатка с помощью рукоятки совершает вокруг вала возвратно-поступательные движения.

Технические характеристики насосов РК

Условное обозначение

Например РК-2 ТУ 3632-015-05747979-2005, где:

• РК - ручной крыльчатый;
• 2 - типоразмер насоса.
