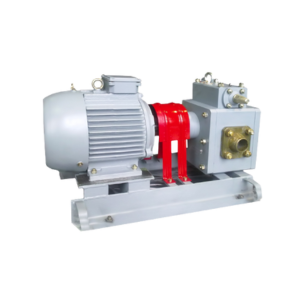

Насосы шестеренчатые АС-Ш, АС-НМШ
Насосы шестеренчатые АС-Ш, АС-НМШ предназначены для перекачки нефтепродуктов на АЭС.
Особенности насосов АС-Ш, АС-НМШ
- Высокая надёжность. - Простота конструкции и высокая точность изготовления обеспечивает его высокую надёжность. Срок службы - 50 лет
- Простота эксплуатации. - Насосы практически не требуют техобслуживания. Это позволяет снизить время простоев и расходов на техобслуживание.
- Безопасность. - Насосы изготавливаются с выполнением требований Федеральных норм и правил в области использования атомной энергии, в сейсмостойком исполнении, категория сейсмостойкости I или II, класс безопасности 2 или 3.
- В насосах применяются одинарные торцевые уплотнения собственного изготовления, обеспечивающие надежную защиту от протечек по валу.
- Корпусные детали изготавливаются из стали 35.
- Материалы, применяемые для деталей насосов, выбираются из рекомендуемого перечня материалов, специально предназначенных для изготовления оборудования атомной энергетики. К поставщикам материалов и комплектующих предъявляются дополнительные требования по обеспечению качества.
Применение насосов АС-Ш, АС-НМШ
- для подачи масла в маслобаки ГЦНА на АЭС;
- системе подачи масла дизельной электростанции на АЭС;
- для подачи дизельного топлива в системе дизельгенератороной установки на АЭС;
- для фильтрации огнестойкой жидкости в системах регулирования и смазки турбин на АЭС.
Технические характеристики насосов АС-Ш, АС-НМШ
| Марки | Подача, м³/ч, не менее | Давление на выходе из насоса, кгс/см² не более | Давление полного перепуска, МПа | Мощность потребляемая насосом (номин.), кВт | Частота вращения, об/мин |
| АС-НМШФ 0,8-25-0,63/25А | 0.63 | 25 | 3.75 | 0.85 | 1450 |
| АС-НМШ 2-40-1,6/16А | 1.6 | 16 | 2.4 | 1.2 | 1450 |
| АС-НМШ 5-25-4,0/4А | 4 | 4 | 0.6 | 1.1 | 1450 |
| АС-НМШ 8-25-6,3/2,5А | 6.3 | 2.5 | 0.55 | 1.1 | 1450 |
| АС-НМШ 8-25-6,3/25А | 6.3 | 25 | 3.75 | 5.4 | 1450 |
| АС-НМШ 32-10-18/6А | 18 | 6 | 0.9 | 5.5 | 980 |
| АС-Ш 40-4-19,5/4А | 19.5 | 4 | 0.6 | 5 | 980 |
| АС-Ш 80-2,5-37,5/2,5А | 37.5 | 2.5 | 0.55 | 6.7 | 980 |
| Марки | Частота вращения, c˜¹ | КПД насоса, % | Напряжения сети, В | Частота тока, Гц | Допускаемая вакуумметрическая высота всасывания, м |
| АС-НМШФ 0,8-25-0,63/25А | 24 | 71.5 | 220/380 | 50 | 5 |
| АС-НМШ 2-40-1,6/16А | 24 | 60 | 220/380 | 50 | 5 |
| АС-НМШ 5-25-4,0/4А | 24 | 56 | 220/380 | 50 | 5 |
| АС-НМШ 8-25-6,3/2,5А | 24 | 50 | 380 | 50 | 5 |
| АС-НМШ 8-25-6,3/25А | 24 | 81 | 380 | 50 | 5 |
| АС-НМШ 32-10-18/6А | 16.3 | 70 | 220/380 | 50 | 5 |
| АС-Ш 40-4-19,5/4А | 16.3 | 50 | 380 | 50 | 5 |
| АС-Ш 80-2,5-37,5/2,5А | 16.3 | 49 | 380 | 50 | 5 |
Условное обозначение
Например АС-НМШ 8-25-6,3/2,5А У3, где:
- АС – исполнение агрегата для атомных станций;
- НМШ 8-25 – обозначение типоразмера насоса по ГОСТ 19027-89;
- 6,3 - подача насоса в агрегате, м3/ч;
- 2,5 - давление на выходе из насоса в агрегате, кгс/см2;
- А - обозначение материала корпусных деталей (сталь 35 ГОСТ 1050-88);
- У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
