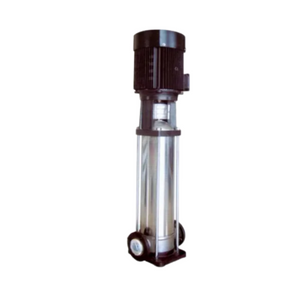

Насосы серии ЦВС 3

Заказать
Заказать

Насосы серии ЦВС 3 предназначены для перекачивания воды, а также других невзрывоопасных жидкостей, сходных с водой по вязкости и химической активности c показателем pH от 6,5 до 8,0, содержащих твёрдые включения в количестве не более 0,1% по объёму и размерам частиц не более 0,2 мм.

Температура перекачиваемой жидкости не должна превышать +60°С для ЦВС и +105°С для ЦВС(Г).

Не допускается перекачивать легковоспламеняемые жидкости!

Материал рабочего колеса, диффузора:

  • нержавеющая сталь 08Х18Н10;
  • нержавеющая сталь 03Х17Н14М3;
  • износостойкий пластик чугун.

Варианты исполнения соединений:

  • с круглым фланцем;
  • режущая муфта, совместное подключение;
  • резьбовое соединение труб;
  • с овальным фланцем.

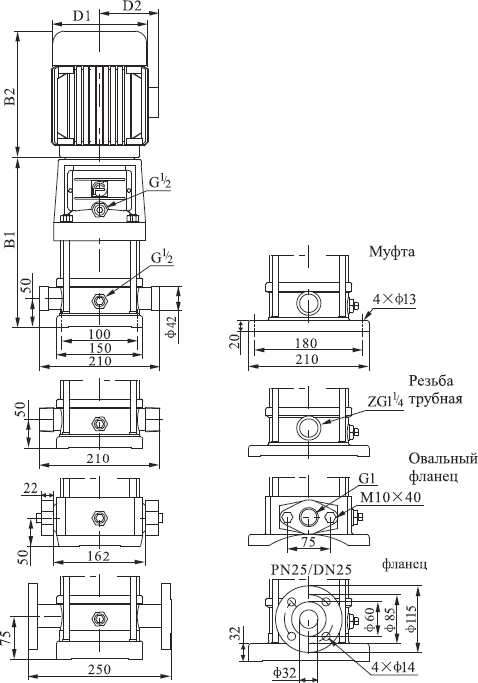

Габаритные размеры ЦВС 3

Исполнение насоса Размеры, мм
B1 B2 B1+B2 D1 D2
ЦВС3-2 258 201 459 122 110
ЦВС3-3 276 201 477 122 110
ЦВС3-4 294 201 495 122 110
ЦВС3-5 312 201 513 122 110
ЦВС3-6 330 201 531 122 110
ЦВС3-7 348 201 549 122 110
ЦВС3-8 376 240 616 137 129
ЦВС3-9 394 240 634 137 129
ЦВС3-10 412 240 652 137 129
ЦВС3-11 430 240 670 137 129
ЦВС3-12 448 240 688 137 129
ЦВС3-13 466 240 706 137 129
ЦВС3-15 502 240 742 137 129
ЦВС3-17 548 252 800 158 129
ЦВС3-19 584 252 836 158 129
ЦВС3-21 620 270 890 158 129
ЦВС3-23 656 270 926 158 129
ЦВС3-25 692 270 962 158 129

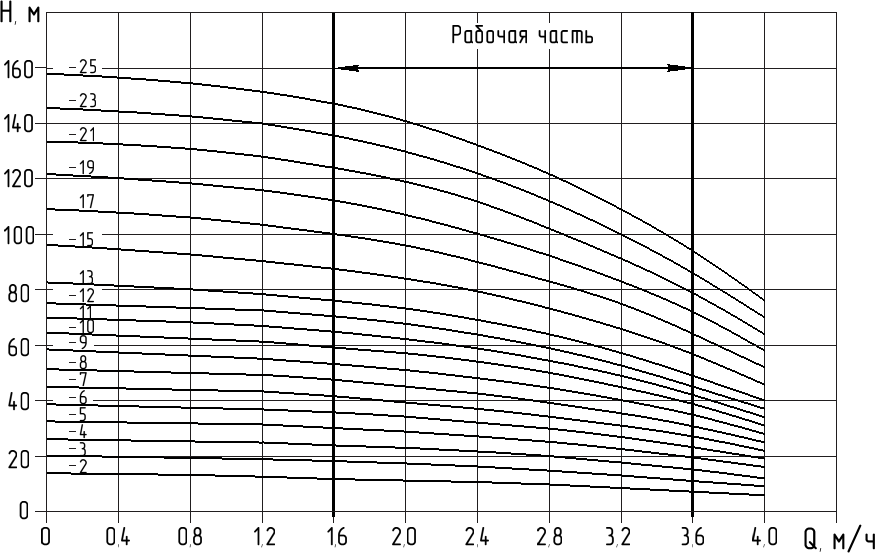

Технические характеристики ЦВС 3

Исполнение насоса Число ступеней Мощность эл.двигателя, кВт Параметр Подача, м3/ч
1,6 2 2,4 2,8 3 3,2 3,6
ЦВС3-2 2 0,37 Напор, м 11,5 11 10,5 10 9 8 7
ЦВС3-3 3 0,37 18,5 17,5 16,5 15 14 13 11
ЦВС3-4 4 0,37 24 23 21,5 20 19 18 15
ЦВС3-5 5 0,37 30 29 27 25 23 22 19
ЦВС3-6 6 0,55 35 34 32 30 28 27 23
ЦВС3-7 7 0,55 41 39 37 34 32 31 27
ЦВС3-8 8 0,75 47 45 43 39 37 35 31
ЦВС3-9 9 0,75 53 51 48 45 42 40 35
ЦВС3-10 10 0,75 59 57 54 50 47 45 39
ЦВС3-11 11 1,1 64 61 58 54 51 49 42
ЦВС3-12 12 1,1 70 67 63 58 55 52 45
ЦВС3-13 13 1,1 76 73 69 64 60 57 49
ЦВС3-15 15 1,1 88 84 79 73 69 66 57
ЦВС3-17 17 1,5 100 96 90 83 79 75 64
ЦВС3-19 19 1,5 112 107 100 92 88 83 72
ЦВС3-21 21 2,2 124 119 112 102 98 91 79
ЦВС3-23 23 2,2 135 130 122 112 107 100 86
ЦВС3-25 25 2,2 147 141 131 122 116 109 94
