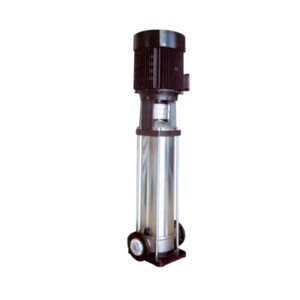

Насосы серии ЦВС 8

Заказать
Заказать

Насосы серии ЦВС 8 предназначены для перекачивания воды, а также других невзрывоопасных жидкостей, сходных с водой по вязкости и химической активности c показателем pH от 6,5 до 8,0, содержащих твёрдые включения в количестве не более 0,1% по объёму и размерам частиц не более 0,2 мм.

Температура перекачиваемой жидкости не должна превышать +60°С для ЦВС и +105°С для ЦВС(Г).

Не допускается перекачивать легковоспламеняемые жидкости!

Материал рабочего колеса, диффузора:

  • нержавеющая сталь 08Х18Н10;
  • нержавеющая сталь 03Х17Н14М3;
  • износостойкий пластик чугун.

Варианты исполнения соединений:

  • с круглым фланцем;
  • режущая муфта, совместное подключение;
  • резьбовое соединение труб;
  • с овальным фланцем.

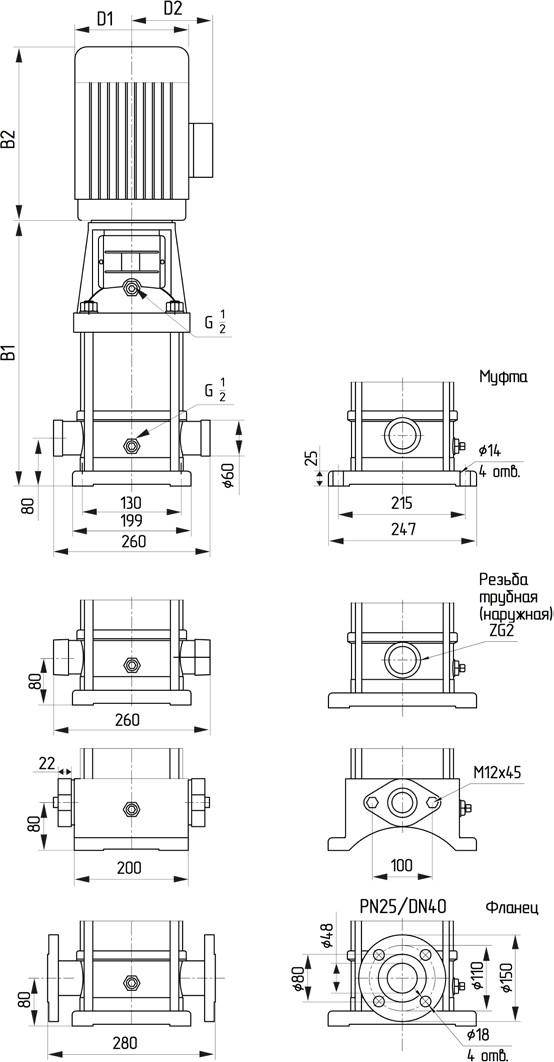

Габаритные размеры ЦВС 8

Исполнение насоса Размеры, мм
B1 B2 B1+B2 D1 D2
ЦВС8-2 347 245 592 170 165
ЦВС8-3 377 245 622 170 165
ЦВС8-4 417 290 707 190 165
ЦВС8-5 447 290 737 190 165
ЦВС8-6 477 290 767 190 165
ЦВС8-7 517 345 862 197 165
ЦВС8-8 547 345 892 197 165
ЦВС8-9 577 355 932 230 188
ЦВС8-10 607 355 962 230 188

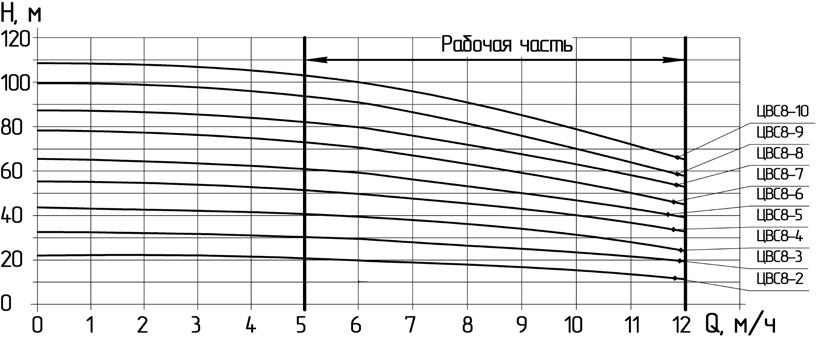

Технические характеристики ЦВС 8

Исполнение насоса Число ступеней Мощность эл.двигателя, кВт Параметр Подача, м3/ч
5 6 7 8 9 10 11 12 5 6
ЦВС8-2 2 0,75 Напор, м 20 19,5 19 18 17 16 14 13 20 19,5
ЦВС8-3 3 1,1 30 29,5 28,5 27 25 24 21 19 30 29,5
ЦВС8-4 4 1,5 41 39,5 38 36 34 32 28 26 41 39,5
ЦВС8-5 5 2,2 52 50 48 45 42 40 36 32 52 50
ЦВС8-6 6 2,2 62 60 57 54 51 48 43 39 62 60
ЦВС8-7 7 3,0 72 70 68 65 60 57 51 46 72 70
ЦВС8-8 8 3,0 83 80 77 73 69 65 58 52 83 80
ЦВС8-9 9 4,0 94 90 88 82 78 71 65 58 94 90
ЦВС8-10 10 4,0 104 100 97 92 87 81 73 65 104 100
