Насосы вихревые консольные ВК, ВКС, ВКО

Насосы вихревые консольные ВК, ВКС, ВКО предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м2/с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05 мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908-85.

По материалу основных деталей проточной части насосы изготавливаются следующих исполнений:

  • ВК – исполнение А (чугунное), Б (бронзовое), К (нержавеющее);
  • ВКС – исполнение А, Б, К;
  • ВКО – исполнение А.

Температура перекачиваемой жидкости для насосов (агрегатов):

  • исполнения А – от 258 до 358 К (от минус 15 до +85°С);
  • исполнения Б и К – от 233 до 358 К (от минус 40 до плюс 85°С).

Насосы вихревые типов ВК, ВКС, ВКО и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства. Насосы вихревые типов ВК, ВКС и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания и на судах внутреннего и смешанного (река-море) плавания.

Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.

Особенности насосов ВК, ВКС, ВКО

  • Широкий диапазон напора при малых подачах;
  • Линейная зависимость напора от подачи;
  • Хорошая самовсасывающая способность.

Применение насосов ВК, ВКС, ВКО

  • для перекачивания чистой воды и сходных с ней жидкостей в сфере ЖКХ и сельского хозяйства;
  • обеспечение водоснабжения в технологических процессах промышленных предприятий, предприятий тепловой и атомной энергетики, нефтегазовой отрасли, судостроении.

Конструкция насосов ВК, ВКС, ВКО

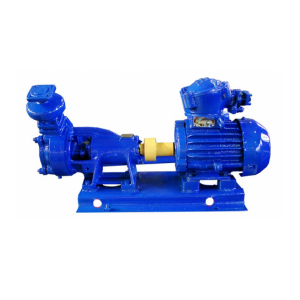

Агрегат электронасосный состоит из насоса и приводного двигателя, установленных на общей фундаментной раме или плите и соединенных между собой при помощи упругой муфты. Насосы ВК, ВКС и ВКО – вихревые, одноступенчатые, горизонтальные, консольные.

Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, которое представляет собой диск с радиально расположенными лопатками.

Размеры гидравлической части меняются в зависимости от типоразмера насоса, но конструкция всех насосов одинакова. Рабочая камера проточной части насоса выполнена в корпусе и крышке корпуса и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).

Рабочее колесо, закреплено на валу шпонкой, имеет возможность свободного перемещения в осевом направлении. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил.

Вал насоса вращается в двух шарикоподшипниковых опорах, установленных в кронштейне насоса.

Для снижения протечек перекачиваемого продукта в окружающую среду в корпусе насоса устанавливается сальниковая набивка.

У насосов ВКС к выходному патрубку присоединяется колпак напорный, обеспечивающий возможность самовсасывания.

У насосов ВКО крышка обогрева с крышкой и диск обогрева с корпусом образуют камеру обогрева, в которую подводится пар или охлаждающая жидкость.

Направление вращения ротора для насоса безразлично, и определяется лишь положением трубопроводов и обязательным условием перемещения жидкости от всасывающего к напорному трубопроводу по большой дуге.

Технические характеристики насосов ВК, ВКС, ВКО

Марки Подача (номин.), м³/ч Напор, м Давление на входе в насос, кгс/см², не более Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин КПД насоса, %
ВК, ВКС, ВКО 1/16 3.6 16 2.5 1.2 1450 28
ВК, ВКС, ВКО 2/26 7.2 26 2.5 4.6 1450 33
ВК, ВКС, ВКО 4/28 14.4 28 2.5 7 1450 41
ВК, ВКС, ВКО 5/24 18 24 2.5 8.3 1450 38
ВК, ВКС, ВКО 5/32 18 32 2.5 8.8 1450 39
ВК, ВКС, ВКО 10/45 36 45 2.5 27 1450 35



Марки КПД агрегата, % Напряжения сети, В Допускаемый кавитационный запас, м, не более Высота самовсасывания (макс.), м Допускаемая продолжительность самовсасывания (макс.), с
ВК, ВКС, ВКО 1/16 22 220/380/660 4 4 600
ВК, ВКС, ВКО 2/26 26 220/380/660 5 4 600
ВК, ВКС, ВКО 4/28 32 220/380/660 6 4 600
ВК, ВКС, ВКО 5/24 30 220/380/660 6.5 4 600
ВК, ВКС, ВКО 5/32 30 220/380/660 6.5 3.5 600
ВК, ВКС, ВКО 10/45 31 220/380/660 7 3 600

Условное обозначение

Например ВКО 2/26 А – У3.1 ТУ 26-06-1213-8, где:

  • ВК – тип насоса: ВК - вихревой консольный, ВКС - вихревой консольный самовсасывающий, ВКО - вихревой консольный обогреваемый (охлаждаемый);
  • 2 - подача, л/с;
  • 26 - напор, м;
  • А - условное обозначение материала проточной части: А - чугунное, Б - бронзовое, К - нержавеющее ; У3.1 (или У2, ОМ2) –климатическое исполнение и категория размещения.
