Насосы двухвинтовые нефтяные 2ВВ, 2ВГ

Насосы двухвинтовые нефтяные 2ВВ, 2ВГ предназначены для перекачивания жидкостей в широком диапазоне вязкостей (1-1500 сСт)1), химически неактивных по отношению к примененным материалам, различных классов опасности.

Насосы и агрегаты электронасосные на их основе, при условии оснащения соответствующими комплектующими, допускают эксплуатацию в различных зонах (общепромышленных, пожароопасных, взрывопожароопасных).

Насосы типа 2ВВ (выпускаемые по ТУ3632-094-05747979-2002) серии А2, А6 комплектуются двойным торцовым уплотнением, насосы серии А8 комплектуются одинарным торцовым уплотнением с дополнительным – допускаются для перекачивания взрывоопасных жидкостей.

Насосы типа 2ВГ (выпускаемые по ТУ 26-06-1596-90) могут комплектоваться одинарным, одинарным с вспомогательным или двойным торцовым уплотнением. Насосы типа 2ВГ в зависимости от применяемого типа уплотнения могут перекачивать пожароопасные и взрывоопасные жидкости.

Насосы , входящие в состав агрегатов, относятся к изделиям общего назначения (ИОН) вид I (восстанавливаемые) по ГОСТ 27.003‑90, изготавливаются в климатическом исполнении У, категория размещения 2 по ГОСТ 15150-69. По заказу потребителя возможно изготовление  насосов в другом климатическом исполнении. При разработке насосов учтены требования безопасности согласно ОСТ26-06-2028-96, а также нормы и правила Ростехнадзора согласно ПБ08-624-03, ПБ09-540-03, ПБ09-563-03.

Насосы допускают эксплуатацию во взрывоопасных зонах В-1а, В-1б, В-1г, по ПУЭ со средами категории взрывоопасности IIA, IIВ по ГОСТ Р 51330.11-99, группой воспламеняемости – Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5-99.

Особенности насосов 2ВВ, 2ВГ

2ВВ:

• возможность проведения ремонта с заменой ремкомплекта и сохранением параметров;
• равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах;
• возможность перекачивания различных жидкостей в широком диапазоне вязкостей;
• хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости;

2ВГ:

• рубашка обогрева;
• равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах;
• возможность перекачивания различных жидкостей в широком диапазоне вязкостей;
• возможность перекачивания жидкостей с температурой до 150...200°С;
• насосы могут комплектоваться одинарными или двойными торцовыми уплотнениями без изменения габаритов насоса;
• корпусные детали и рабочие органы изготавливаются из углеродистой или нержавеющих сталей, что позволяет перекачивать различные типы жидкостей масло, нефть, мазут, а также химически активные жидкости;
• хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости;
• для предохранения насоса от повышенного давления в комплект поставки может входить клапан предохранительный.

Применение насосов 2ВВ, 2ВГ

• в технологических процессах нефтепереработки ненефтехимических предприятиях для перекачивания мазутов, гудрона, вакуумного газойля,
• для  перекачки/перевалки нефтепродуктов морскими  и железнодорожными транспортными   терминалами,
• для обеспечения технологических и вспомогательных процессов связанных с перекачиванием нефтепродуктов промышленным предприятиями,
• перекачивание воды, загрязнённой нефтепродуктами, из дренажных ёмкостей на предприятиях нефтепереработки и транспортировки нефтепродуктов.

Конструкция насосов 2ВВ, 2ВГ

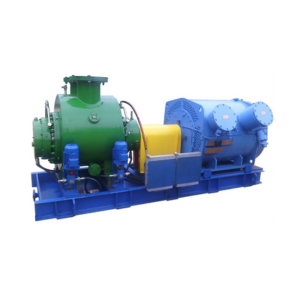

Насосный агрегат состоит из двухвинтового насоса и электродвигателя, смонтированных на общей фундаментной раме. Соединение двигателя и насоса осуществляется через соединительную муфту.

Насос – объемный, горизонтальный. В расточках обоймы насоса размещены два синхронно вращающихся ротора, имеющих специальную винтовую нарезку. Сменная обойма вставлена в сварной корпус насоса. Вращение с ведущего ротора на ведомый передается через синхронизирующие шестерни. Роторы опираются на подшипники, вынесенные из гидравлической части насоса.

Корпус насоса в обогревном исполнении (2ВГ) имеет камеру, предназначенную для обогрева (охлаждения) корпуса теплоносителем.

Рабочая полость насоса по торцам закрывается корпусами подшипников, а валы уплотняются торцовыми уплотнениями или набивкой.

Агрегаты по заказу потребителя могут комплектоваться устройством плавного пуска, частотным преобразователем, системой контроля и управления.

Технические характеристики насосов 2ВВ, 2ВГ
