Насосы трехвинтовые 3В (судовые)
Насосы трехвинтовые 3В предназначены для перекачивания неагрессивных жидкостей, обладающих смазывающей способностью (минеральное масло, мазут, нефть, дизельное топливо ), без абразивных механических примесей, вязкостью до 1500 сСт и температурой до 100°С.
Некоторые модели насосов по требованию заказчика могут быть изготовлены для перекачивания жидкостей температурой до 150°С.
Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.
При заказе перекачиваемую жидкость, пределы вязкости и рабочую температуру необходимо оговорить. Насосы типа 3В изготавливаются в климатическом исполнении ОМЗ для установки на судах морского и речного флота.
Особенности насосов 3В
- простота конструкции, возможность проведения ремонта заменой изношенных деталей;
- равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах;
- хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости;
- встроенный перепускной клапан предохраняет насос от повышенного давления;
- малошумность при работе насоса.
Применение насосов 3В
- для обеспечения подачи топлива в системах питания судовых дизельных установок на морских и речных судах;
- для обеспечения работы судовых котельных установок(подача топлива);
- в системах подачи смазывающей жидкости в судовых турбинных установках;
- в качестве насосов высокого давления(для перекачки минеральных масел) в системах гидравлики.
Конструкция насосов 3В

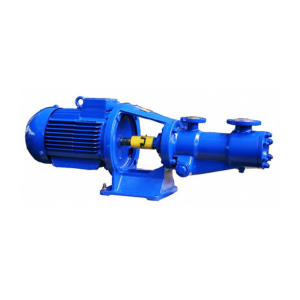

Агрегат электронасосный состоит из трехвинтового насоса и двигателя, фонаря, муфты, предохранительного клапана.
По принципу действия трехвинтовой насос – объемный.
Насос состоит из следующих основных деталей и сборочных единиц: гидравлической части, корпуса с крышками, торцового уплотнения, предохранительного и шарикового клапанов.
Внутри корпуса вставлена обойма с тремя цилиндрическими расточками, в которой расположены один ведущий винт и два ведомых, служащих для уплотнения ведущего винта.
Профиль нарезки винтов специальный, обеспечивающий их взаимное сопряжение; нарезка двухзаходная, на ведущем винте- левая, на ведомых- правая.
При вращении винтов во всасывающей полости насоса создается разрежение, в результате чего перекачиваемая жидкость поступает во впадины нарезки винтов взаимно замыкающихся при их вращении. Замкнутый в нарезке винтов объем жидкости перемещается в обойме прямолинейно без перемешивания и вытесняется в нагнетательную полость. Попадание воздуха в рабочие органы насоса недопустимо.
На выходе ведущего винта в полости крышки сальника установлено торцовое уплотнение.
Технические характеристики насосов 3В
Марки | Подача, м³/ч, не менее | Давление на выходе из насоса, кгс/см² не более | Давление полного перепуска, МПа | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | Частота вращения, c˜¹ |
А1 3В 0,25/25-0,4/25Б | 0.45 | 25 | 37.5 | 0.6 | 2900 | 48 |
А1 3В 0,25/25-0,4/25Б-1 | 0.45 | 25 | 37.5 | 0.6 | 2900 | 48 |
А1 3В 0,6/63-1/25Б | 1 | 16 | 24 | 2.0 | 2900 | 48 |
А1 3В 0,63/63-0,7/16Б | 1 | 16 | 24 | 1.1 | 2900 | 48 |
А1 3В 1/100-1,8/100Б-3 | 1.8 | 100 | 12 | 7.8 | 2900 | 48 |
А1 3В 1,6/40-1,3/25Б | 1.3 | 25 | 3 | 3 | 1450 | 24 |
А1 3В 1,6/40-3/10Б | 3.24 | 10 | 1 | 3 | 2900 | 48 |
А1 3В 1,6/40-3/10Б-01 | 3.24 | 10 | 1 | 3 | 2900 | 48 |
А1 3В 1,6/40-3/25Б | 3.24 | 25 | 3 | 6 | 2900 | 48 |
А1 3В 2,5/100-3/100Б-23 | 3.8 | 100 | 12 | - | 2900 | 48 |
А1 3В 4/25-6,8/10Б | 6.8 | 10 | - | 4.5 | 2900 | 48 |
А1 3В 4/25-6,8/25Б | 6.8 | 25 | - | 6 | 2900 | 48 |
А1 3В 4/160 | 5.8 | 160 | 19 | 37 | 2900 | 48 |
А1 3В 8/25-5/4Б | 5.5 | 4 | 0.6 | - | 1450 | 24 |
А1 3В 8/25-11/10Б | 12.5 | 10 | 1.5 | - | 3000 | 50 |
А1 3В 8/25-11/10Б-1 | 12.5 | 10 | 1.5 | - | 2900 | 48 |
А1 3В 8/63 | 11.6 | 40 | 6 | 18.5 | 2900 | 48 |
А1 3В 8/63-11/40Б | 11.6 | 40 | 6 | 18.5 | 2900 | 48 |
А1 3В 8/63-11/40Б-1 | 11.6 | 40 | 6 | 18.5 | 2900 | 48 |
А1 3В 16/63-20/63Ю | 21 | 63 | - | - | 2900 | 48 |
А1 3В 16/63-20/63Ю-13 | 21 | 63 | - | - | 2900 | 48 |
А1 3В 16/63-20/63Ю-3 | 21 | 63 | - | - | 2900 | 48 |
А1 3В 16/25-22/10Б | 21.6 | 10 | 1.5 | 10 | 2900 | 48 |
А1 3В 16/25-22/25Б | 21.6 | 25 | 3.75 | 21 | 2900 | 48 |
А1 3В 63/25-45/6,3Б | 47 | 6.3 | 10 | - | 1450 | 24 |
А1 3В 63/25-50/4Б | 50 | 4 | 6 | - | 1450 | 24 |
А1 3В 125/16-50/4Б | 45 | 4 | 0.6 | - | 730 | 12 |
А1 3В 40/25 | 21 | 4 | 0.6 | - | 980 | 16 |
А1 3В 125/16-90/4Б | 90 | 4 | 0.6 | - | 1450 | 24 |
А1 3В 125/16-90/10Б | 90 | 10 | 1.5 | - | 1450 | 24 |
А1 3В 320/16-125/4Б | 130 | 4 | 0 | 28 | 1450 | 24 |
А1 3В 320/16-125/10Б | 126 | 10 | 1 | 60 | 1450 | 24 |
А1 3В 400/16-80/4Б | 75 | 4 | 0.6 | - | 730 | 12 |
А1 3В 400/16-160/4Б | 162 | 4 | 0.6 | - | 1450 | 24 |
А1 3В*2 320/16-250/4Б | 255 | 4 | 0.6 | - | 1450 | 24 |
А1 3В*2 400/16-320/4Б | 325 | 4 | 0.6 | - | 1450 | 24 |
А1 3В*2 500/10-400/4Б | 400 | 4 | 0.6 | - | 1450 | 24 |
А2 3В 8/63 | 6.3/4/2.5/1.5 | 40 | 6 | 10/7/6/4 | 1450/980/760/480 | 24/16/12/8 |
А2 3В 16/63 | 16 | 75 | - | - | 2900 | 48 |
Марки | КПД насоса, % | Напряжения сети, В | Частота тока, Гц | Кинематическая вязкость перекачиваемой среды (расчетная), °ВУ | Допускаемая вакуумметрическая высота всасывания, м |
А1 3В 0,25/25-0,4/25Б | 61 | 220 | 50 | 10 | 6.5 |
А1 3В 0,25/25-0,4/25Б-1 | 61 | 220/380 | 50 | 10 | 6.5 |
А1 3В 0,6/63-1/25Б | 65 | 220/380 | 50 | 10 | 6.5 |
А1 3В 0,63/63-0,7/16Б | 65 | 220/380 | 50 | 10 | 6.5 |
А1 3В 1/100-1,8/100Б-3 | 72 | 220/380 | 50 | 10 | 6.5 |
А1 3В 1,6/40-1,3/25Б | 60 | 220/380 | 50 | 10 | 6.5 |
А1 3В 1,6/40-3/10Б | 55 | 380 | 50 | 10 | 6 |
А1 3В 1,6/40-3/10Б-01 | 55 | 380 | 50 | 10 | 6 |
А1 3В 1,6/40-3/25Б | 72 | 220/380 | 50 | 10 | 6.5 |
А1 3В 2,5/100-3/100Б-23 | 74 | 380 | 50 | - | 6 |
А1 3В 4/25-6,8/10Б | 60 | 220/380 | 50 | 10 | 6 |
А1 3В 4/25-6,8/25Б | 77 | 220/380 | 50 | 10 | 6 |
А1 3В 4/160 | 76 | 220/380 | 50 | 10 | 6 |
А1 3В 8/25-5/4Б | 65 | 220/380 | 50 | 10 | 5 |
А1 3В 8/25-11/10Б | 72 | 220 | 50 | 10 | 5 |
А1 3В 8/25-11/10Б-1 | 72 | 220/380 | 50 | 10 | 5 |
А1 3В 8/63 | 74 | 220/380 | 50 | 10 | 5 |
А1 3В 8/63-11/40Б | 74 | 220/380 | 50 | 10 | 5 |
А1 3В 8/63-11/40Б-1 | 74 | 220/380 | 50 | 10 | 5 |
А1 3В 16/63-20/63Ю | 75 | 380 | 50 | 10 | 5 |
А1 3В 16/63-20/63Ю-13 | 75 | 380 | 50 | 10 | 5 |
А1 3В 16/63-20/63Ю-3 | 75 | 380 | 50 | 10 | 5 |
А1 3В 16/25-22/10Б | 77 | 220/380 | 50 | 10 | 5 |
А1 3В 16/25-22/25Б | 77 | 220/380 | 50 | 10 | 5 |
А1 3В 63/25-45/6,3Б | 72 | 220/380 | 50 | 10 | 5 |
А1 3В 63/25-50/4Б | 64 | 220/380 | 50 | 10 | 5 |
А1 3В 125/16-50/4Б | 65 | 220/380 | 50 | 10 | 5 |
А1 3В 40/25 | 65 | 220/380 | 50 | 10 | 5 |
А1 3В 125/16-90/4Б | 71 | 220/380 | 50 | 10 | 5 |
А1 3В 125/16-90/10Б | 73 | 220/380 | 50 | 10 | 5 |
А1 3В 320/16-125/4Б | 68 | 380 | 50 | - | 5 |
А1 3В 320/16-125/10Б | 78 | 380 | 50 | - | 5 |
А1 3В 400/16-80/4Б | 65 | 380 | 50 | 10 | 5 |
А1 3В 400/16-160/4Б | 67 | 380 | 50 | 10 | 5 |
А1 3В*2 320/16-250/4Б | 74 | 380 | 50 | 10 | 5 |
А1 3В*2 400/16-320/4Б | 70 | 380 | 50 | 10 | 5 |
А1 3В*2 500/10-400/4Б | 72 | 380 | 50 | 10 | 5 |
А2 3В 8/63 | 72 | 220/380 | 50 | 50 | 5 |
А2 3В 16/63 | 75 | 380 | 50 | 10 | 5 |
Условное обозначение
Например А1 3В х2 500/10-400/4Б ОМ3,ТУ 26-06-1547-89, где:
- А – конструктивный признак модернизированного насоса;
- 1 – порядковое исполнение;
- 3В х2 500/10 – обозначение типоразмера по ГОСТ 20883-88;
- 400 – округленное значение подачи насоса в агрегате, м3/ч;
- 4 – давление на выходе насоса в агрегате, кгс/см2;
- Б – обозначение материала проточной части – бронза;
- ОМ – климатическое исполнение;
- 3 - категория размещения по ГОСТ 15150-69.
