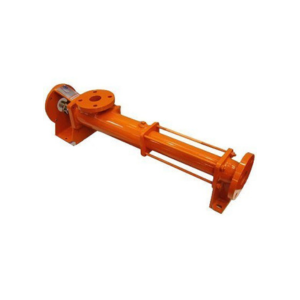

Винтовые насосы AlphaDynamic Atlas
Винтовые насосы AlphaDynamic Atlas предназначены для перемещения очень вязких (с вязкостью до 1 миллиона сстокс) нейтральных, пищевых или химически активных жидкостей.
При производстве серии Atlas используется чугун или высококачественная пищевая сталь AISI 304 европейского производства.
В отличие от серии Zeus, насосы Atlas способны перемещать гораздо более вязкие среды, включая мякоть фруктов, тесто или грязь.
Гладкий и равномерный поток винтовых насосов Atlas делает их пригодными даже для использования в качестве наполнителей для емкостей или дозирующих насосов.
Насосы серии Atlas могут поставляться в стандартном варианте (только насос), так и с дополнительным оборудованием:
- С байпасом для возможности уменьшения производительности и давления насоса;
- С защитой от сухого хода. С тележкой из нержавеющей стали AISI 304;
- С частотным преобразователем.
Модельный ряд
- Atlas C из чугуна;
- Atlas S из нержавеющей стали для пищевых продуктов;
- Atlas W из нержавеющей стали для особо вязких сред.
Материалы конструкции
- Корпус насоса из чугуна (для серии C) или из нержавеющей стали AISI 304 (для серии S и серии W).
- Винт (шнек) - нержавеющая пищевая сталь AISI 304 для всех вариантов исполнения.
- Механическое уплотнение TG - TG - Viton (подвижное и неподвижное кольца из карбида вольфрама, эластомер - Viton) для серий W и S. Для серии C используется уплотнительная набивка из тефлона.
Технические характеристики AlphaDynamic Atlas
Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Напряжение (В) | Макс. вязкость (сСт) |
Atlas C15-1-B01 | 0.65 м³/час при 45 м.в.ст. | 1.2 | 45 | 380 | 500000 |
Atlas S15-1-B01 | 1.6 м³/час при 45 м.в.ст. | 2.2 | 45 | 380 | 500000 |
Atlas W15-1-B01 | 0.65 м³/час при 45 м.в.ст. | 1.2 | 45 | 380 | 1000000 |
Atlas C21-1-B01 | 2.33 м³/час при 60 м.в.ст. | 2.52 | 60 | 380 | 500000 |
Atlas S21-1-B01 | 4.3 м³/час при 60 м.в.ст. | 4.5 | 60 | 380 | 500000 |
Atlas W21-1-B01 | 2.33 м³/час при 60 м.в.ст. | 2.52 | 60 | 380 | 1000000 |
Atlas C31-1-B01 | 5.2 м³/час при 60 м.в.ст. | 7 | 60 | 380 | 500000 |
Atlas S31-1-B01 | 7.4 м³/час при 60 м.в.ст. | 8.7 | 60 | 380 | 500000 |
Atlas W31-1-B01 | 5.2 м³/час при 60 м.в.ст. | 7 | 60 | 380 | 1000000 |
Atlas C38-1-B01 | 8 м³/час при 60 м.в.ст. | 12.5 | 60 | 380 | 500000 |
Atlas S38-1-B01 | 13.8 м³/час при 60 м.в.ст. | 18 | 60 | 380 | 500000 |
Atlas W38-1-B01 | 8 м³/час при 60 м.в.ст. | 12.5 | 60 | 380 | 1000000 |
Atlas C45-1-B01 | 15.6 м³/час при 60 м.в.ст. | 20.8 | 60 | 380 | 500000 |
Atlas S45-1-B01 | 25.3 м³/час при 60 м.в.ст. | 31 | 60 | 380 | 500000 |
Atlas W45-1-B01 | 15.6 м³/час при 60 м.в.ст. | 20.8 | 60 | 380 | 1000000 |
Atlas C53-1-B01 | 14.8 м³/час при 60 м.в.ст. | 25 | 60 | 380 | 500000 |
Atlas S53-1-B01 | 42.8 м³/час при 60 м.в.ст. | 53 | 60 | 380 | 500000 |
Atlas W53-1-B01 | 14.8 м³/час при 60 м.в.ст. | 25 | 60 | 380 | 1000000 |
Atlas C63-1-B01 | 32.6 м³/час при 60 м.в.ст. | 41 | 60 | 380 | 500000 |
Atlas S63-1-B01 | 49.5 м³/час при 60 м.в.ст. | 58 | 60 | 380 | 500000 |
Atlas W63-1-B01 | 32.6 м³/час при 60 м.в.ст. | 41 | 60 | 380 | 1000000 |
Atlas C76-1-B01 | 64 м³/час при 60 м.в.ст. | 79 | 60 | 380 | 500000 |
