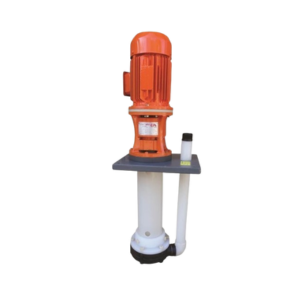

Полупогружные химические насосы AlphaDynamic ADV
Химические насосы AlphaDynamic ADV предназначены для транспортировки агрессивных жидкостей с твердыми частицами диаметром от 5 до 11 мм. Глубина погружения насоса может изменяться в пределах от 250 до 3000 мм в зависимости от требований заказчика.
Структура насоса включает в себя погружную стойку, плиту и электродвигатель. Погружная стойка находится внутри перекачиваемой жидкости, а плита и двигатель располагаются снаружи. Двигатель связан с плитой через центробежное колесо, а погружная стойка также крепится к плите.
Внутри стойки находится вал, который проходит через всю стойку, сквозь плиту, и входит в центробежное колесо, где соединяется с валом двигателя с помощью упругой полумуфты. На конце вала (внутри стойки) закреплено открытое рабочее колесо с помощью опорного подшипника. Эта полупогружная конструкция позволяет заменять двигатель без извлечения насоса из жидкости, что является преимуществом по сравнению с полностью погружными насосами.
Электродвигатель
- На всех моделях серии ADv устанавливаются общепромышленные электродвигатели.
- Класс защиты IP 55.
- Класс изоляции F.
- Количество полюсов - 2, обороты в минуту - 2900.
Технические характеристики AlphaDynamic ADV
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Напряжение (В) | Макс. темп. жидкости (°C) | Входной патрубок (мм) |
| ADV 80 | 6 м³/час при 5 м.в.ст. | 6 | 7.5 | 220 | - | 1 1/2" |
| ADV 90 | 6 м³/час при 9 м.в.ст. | 9 | 10.8 | 380 | - | 1 1/2" |
| ADV 95 | 12.5 м³/час при 7.2 м.в.ст. | 17 | 11.7 | 380 | - | 2" |
| ADV 110 | 20 м³/час при 7 м.в.ст. | 20 | 15 | 380 | - | 2" |
| ADV 120 | 25 м³/час при 8.6 м.в.ст. | 25 | 15.5 | 220 | - | 2" |
| ADV 130 | 30 м³/час при 12 м.в.ст. | 30 | 19.7 | 220 | - | 2" |
| ADV 140 | 40 м³/час при 10.5 м.в.ст. | 40 | 21 | 220 | - | 2" |
| ADV 150 | 44 м³/час при 14 м.в.ст. | 44 | 24 | 220 | - | 2" |
| ADV 155 | 45 м³/час при 17.5 м.в.ст. | 45 | 27.5 | 380 | - | 2 1/2" |
| ADV 160 | 55 м³/час при 19.5 м.в.ст. | 55 | 31.5 | 380 | - | 2 1/2" |
| ADV 180 | 50 м³/час при 32 м.в.ст. | 75 | 38 | 220 | - | 2 1/2" |
