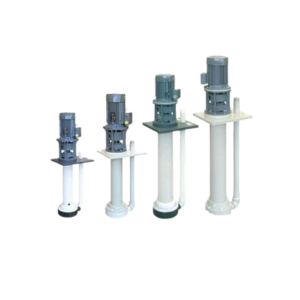

Полупогружные химические насосы Debem IM
Вертикальные центробежные насосы Debem IM со смоляной изоляцией разработаны и изготавливаются для перекачки (в погруженном состоянии) жидкостей, имеющих значение вязкости между 1 и 500 сП, и являющихся химически совместимыми с материалами, из которых изготовлен насос.
Насос предназначен для работы с рабочей температурой жидкости от +3°C до 90°C, в соответствии с типом материалов, из которых изготовлен рассматриваемый насос.
Центробежные насосы Debem IM предназначены для использования с максимальной рабочей скоростью вращения 3000 об./мин., с электродвигателями непосредственного привода, имеющими следующие технико-эксплуатационные характеристики:
Трехфазный/2 полюсной асинхронный двигатель:
- Европейское напряжение;
- Статус S1 (непрерывная работа)
- Класс изоляции F;
- Степень защиты IP 55.
Принцип работы насоса
Вертикальные центробежные насосы IM следует устанавливать в резервуаре, используя подобающие крепежные кронштейны, и выполняя все необходимые процедуры, во избежание вихреобразования и последующего всасывания воздушных пузырьков.
Насос должен работать только в погруженном состоянии. Рабочее колесо (крыльчатка, импеллер) жестко закреплено на валу, который соединяется с двигателем прямого привода через шарнирную передачу, с заданной скоростью (макс. - 3000 об./мин.). Центробежное действие крыльчатки задействует процесс всасывания в основном канале и выход жидкости под напором в периферийном канале.
Технические характеристики Debem IM
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Напряжение (В) | Макс. темп. жидкости (°C) | Входной патрубок (мм) |
| IM 80 | 4.5 м³/час при 6.5 м.в.ст. | 6 | 7.5 | 380 | 65 | 1 1/2" |
| IM 90 | 5 м³/час при 10 м.в.ст. | 9 | 10.5 | 380 | 65 | 1 1/2" |
| IM 95 | 12.5 м³/час при 7.2 м.в.ст. | 13 | 11.7 | 380 | 65 | 2" |
| IM 110 | 12.5 м³/час при 9.8 м.в.ст. | 20 | 15 | 380 | 65 | 2" |
| IM 120 | 17 м³/час при 11.2 м.в.ст. | 25 | 15.5 | 380 | 65 | 2" |
| IM 130 | 18 м³/час при 16 м.в.ст. | 30 | 19.7 | 380 | 65 | 2" |
| IM 140 | 20 м³/час при 17.9 м.в.ст. | 40 | 21 | 380 | 95 | 2" |
| IM 150 | 27 м³/час при 18.5 м.в.ст. | 42 | 24 | 380 | 65 | 2 1/2" |
| IM 155 | 32 м³/час при 21 м.в.ст. | 42 | 27.5 | 380 | 65 | 2 1/2" |
| IM 160 | 55 м³/час при 19.5 м.в.ст. | 55 | 31.5 | 380 | 65 | 2 1/2" |
| IM 180 | 50 м³/час при 32 м.в.ст. | 75 | 38 | 380 | 65 | 2 1/2" |
