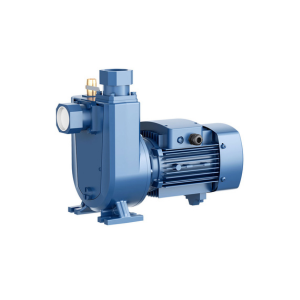

Самовсасывающие дренажные насосы ZY Drain ZW

Заказать
Заказать

Самовсасывающие дренажные насосы ZY Drain ZW предназначены для перекачивания сточных вод, содержащих крупные частицы и длинные волокна.

Допустимый диаметр частиц при входе может составлять до 60% от диаметра входного патрубка, а длина волокон может превышать диаметр входного патрубка в 5 раз.

Эти насосы применяются в различных отраслях, включая пищевую и текстильную промышленность, сельское хозяйство, производство бумаги, электроэнергетику и другие области.

Перед включением насоса необходимо предварительно наполнить его водой через специальное отверстие в корпусе.

Электродвигатель

  • Электродвигатель — 2-полюсный индукционный (2900 оборотов/минуту)/4-полюсный (1450 об/мин);
  • Рабочая частота 50 Гц;
  • Трехфазный двигатель с напряжением 380 вольт;
  • Мощность от 1.5 до 75 кВт;
  • Для моделей 3 кВт и менее требуемое подключение — звезда, а для моделей 4 кВт и более — треугольник.

Расшифровка обозначения

Пример 40ZW 10-20-2.2/2

  • 40 – входной патрубок (мм);
  • ZW – серия насоса;
  • 10 – номинальная производительность (м3/час);
  • 20 – номинальное давление (м.в.ст.);
  • 2.2 – мощность (кВт);
  • 2 – 2-полюсный двигатель 2900 об/мин (4 – 4-полюсный 1450 об/мин).

Технические характеристики ZY Drain ZW

Модель Рабочая точка Макс. расход (м³/час) Макс. давление (м.в.ст.) Мощность (кВт) Напряжение (В) Диаметр твердых включений (мм) Входной патрубок
25ZW 8-15-1.5/2 8 м³/час при 15 м.в.ст. 13 16 1.5 380 10 25 мм
32ZW 5-20-2.2/2 5 м³/час при 20 м.в.ст. 12 21 2.2 380 14 32 мм
32ZW 9-30-3/2 9 м³/час при 30 м.в.ст. 22 33 3 380 14 32 мм
40ZW-Y 8-15-1.5 8 м³/час при 15 м.в.ст. 15 16 1.5 380 28 40 мм
40ZW 10-20-2.2/2 10 м³/час при 20 м.в.ст. 18 21 2.2 380 28 40 мм
40ZW 15-30-3/2 15 м³/час при 30 м.в.ст. 27 34 3 380 28 40 мм
50ZW-Y 10-20-2.2 10 м³/час при 20 м.в.ст. 20 21 2.2 380 30 50 мм
50ZW 10-20-2.2/2 10 м³/час при 20 м.в.ст. 20 21 2.2 380 30 50 мм
50ZW 20-15-2.2/2 20 м³/час при 15 м.в.ст. 23 16 2.2 380 30 50 мм
50ZW 18-22-3/2 18 м³/час при 22 м.в.ст. - - 3 380 30 50 мм
50ZW-Y 15-30-3 15 м³/час при 30 м.в.ст. 30 33 3 380 30 50 мм
50ZW 15-30-3/2 15 м³/час при 30 м.в.ст. 30 33 3 380 30 50 мм
50ZW 20-35-5.5/2 20 м³/час при 35 м.в.ст. 35 38 5.5 380 30 50 мм
50ZW 20-40-7.5/2 20 м³/час при 40 м.в.ст. 35 41 7.5 380 30 50 мм
50ZW 20-50-11/2 20 м³/час при 50 м.в.ст. - - 11 380 30 50 мм
65ZW 30-18-4/2 30 м³/час при 18 м.в.ст. 50 21.5 4 380 30 65 мм
65ZW 30-18-4/4 30 м³/час при 18 м.в.ст. 50 21.5 4 380 30 65 мм
65ZW-Y 20-30-5.5 20 м³/час при 30 м.в.ст. 50 33 5.5 380 30 65 мм
65ZW 25-30-5.5/2 25 м³/час при 30 м.в.ст. 50 33 5.5 380 30 65 мм
65ZW 25-40-7.5/2 25 м³/час при 40 м.в.ст. 56 46 7.5 380 30 65 мм
65ZW 25-50-11/2 25 м³/час при 50 м.в.ст. - - 11 380 30 65 мм
65ZW 40-25-7.5/2 40 м³/час при 25 м.в.ст. 62 27 7.5 380 30 65 мм
80ZW-Y 40-16-4 40 м³/час при 16 м.в.ст. 55 18 4 380 35 80 мм
80ZW 40-16-4/2 40 м³/час при 16 м.в.ст. 57 18 4 380 35 80 мм
80ZW 40-16-4/4 40 м³/час при 16 м.в.ст. 57 18 4 380 35 80 мм
80ZW 25-40-7.5/2 25 м³/час при 40 м.в.ст. 56 46 7.5 380 35 80 мм
80ZW 50-15-5.5/2 50 м³/час при 15 м.в.ст. - - 5.5 380 35 80 мм
80ZW-Y 65-25-7.5 65 м³/час при 25 м.в.ст. 90 29 7.5 380 35 80 мм
80ZW 65-25-7.5/2 65 м³/час при 25 м.в.ст. 90 29 7.5 380 35 80 мм
80ZW 50-30-11/2 50 м³/час при 30 м.в.ст. - - 11 380 35 80 мм
80ZW 80-35-15/2 80 м³/час при 35 м.в.ст. 140 40 15 380 35 80 мм
80ZW 50-60-22/2 50 м³/час при 60 м.в.ст. 160 74 22 380 35 80 мм
100ZW 100-10-5.5/4 100 м³/час при 10 м.в.ст. - - 5.5 380 49 100 мм
100ZW 80-20-7.5/4 80 м³/час при 20 м.в.ст. 120 22 7.5 380 49 100 мм
100ZW 100-15-7.5/4 100 м³/час при 15 м.в.ст. 170 17 7.5 380 49 100 мм
100ZW 100-15-11/2 100 м³/час при 15 м.в.ст. 170 17 11 380 49 100 мм
100ZW 100-20-15/2 100 м³/час при 20 м.в.ст. 200 21 15 380 49 100 мм
100ZW 100-20-11/4 100 м³/час при 20 м.в.ст. 200 21 11 380 49 100 мм
100ZW 100-30-22/2 100 м³/час при 30 м.в.ст. 170 35 22 380 49 100 мм
100ZW 80-45-30/2 80 м³/час при 45 м.в.ст. 130 47 30 380 49 100 мм
100ZW 80-60-37/2 80 м³/час при 60 м.в.ст. - - 37 380 49 100 мм
100ZW 80-80-45/2 80 м³/час при 80 м.в.ст. 180 88 45 380 49 100 мм
125ZW 120-20-15/4 120 м³/час при 20 м.в.ст. 290 21 15 380 62 125 мм
150ZW 180-10-11/4 180 м³/час при 10 м.в.ст. - - 11 380 75 150 мм
150ZW 180-14-15/4 180 м³/час при 14 м.в.ст. 240 18 15 380 75 150 мм
150ZW 180-20-18.5/4 180 м³/час при 20 м.в.ст. 580 22 18.5 380 75 150 мм
150ZW 180-30-30/4 180 м³/час при 30 м.в.ст. 370 32 30 380 75 150 мм
150ZW 180-35-37/4 180 м³/час при 35 м.в.ст. - - 37 380 75 150 мм
150ZW 180-38-45/4 180 м³/час при 38 м.в.ст. 420 40 45 380 75 150 мм
150ZW 180-45-55/4 180 м³/час при 45 м.в.ст. - - 55 380 75 150 мм
200ZW 280-14-22/4 280 м³/час при 14 м.в.ст. - - 22 380 90 200 мм
200ZW 280-20-37/4 280 м³/час при 20 м.в.ст. - - 37 380 90 200 мм
200ZW 280-25-45/4 280 м³/час при 25 м.в.ст. - - 45 380 90 200 мм
200ZW 280-28-55/4 280 м³/час при 28 м.в.ст. 620 36 55 380 90 200 мм
250ZW 420-14-45/4 420 м³/час при 14 м.в.ст. - - 45 380 112 250 мм
250ZW 420-20-55/4 420 м³/час при 20 м.в.ст. 640 27 55 380 112 250 мм
300ZW 800-14-55/4 800 м³/час при 14 м.в.ст. 850 15 55 380 135 300 мм
300ZW 800-20-75/4 800 м³/час при 20 м.в.ст. - - 75 380 135 300 мм
Техническая документация на самовсасывающие дренажные насосы ZY Drain ZW
