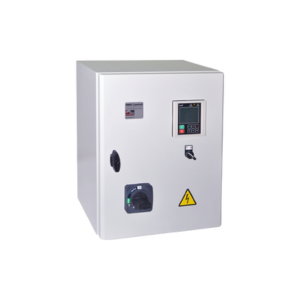

Станция (шкаф) управления и защиты HMS Control L4
Станция (шкаф) управления и защиты HMS Control L4 предназначена для управления, защиты и мониторинга (в том числе беспроводного) одиночных скважинных, погружных дренажных или поверхностных центробежных насосов, оснащённых асинхронными электродвигателями с короткозамкнутым ротором.
Станция обеспечивает прямой или плавный пуск электродвигателя насосного агрегата.
Управление:
- ручное – управление электродвигателями насосов с помощью кнопок на панели микроконтроллера станции;
- автоматическое – управление пуском /остановом электродвигателя насоса по сигналу от датчиков обратной связи, дискретное;
- дистанционное – дискретное или с помощью радиоканала, GSM/GPRS модема, а также посредством SMS-сообщений.
Технические характеристики HMS Control L4
| Марки | Масса, кг | Ток электродвигателя макс., А | Степень защиты корпуса |
| HMS Control L4-25 | 20 | 1...25 | IP 54 |
| HMS Control L4-40 | 20 | 20...40 | IP 54 |
| HMS Control L4-60 | 26 | 35...60 | IP 54 |
| HMS Control L4-80 | 26 | 55...80 | IP 54 |
| HMS Control L4-100 | 42 | 75...100 | IP 54 |
| HMS Control L4-120 | 42 | 95...120 | IP 54 |
| HMS Control L4-160 | 42 | 115...160 | IP 54 |
| HMS Control L4-200 | 72 | 155...200 | IP 54 |
| HMS Control L4-250 | 72 | 195...250 | IP 54 |
| HMS Control L4-300 | 86 | 245...300 | IP 54 |
| Наименование | Значение |
| Номинальное напряжение питания, В / частота тока, Гц | ~380/50 |
| Количество вводов питания, шт. | 1 |
| Допустимое отклонение напряжения питания от номинала, % | +10 |
| -15 | |
| Максимальный ток подключаемого электродвигателя, А (в зависимости от исполнения) | 300 |
| Диапазон температуры эксплуатации, °С | +1…+40 (-40…+40 для У2) |
| Степень защиты оболочки по ГОСТ 14254-80 | IP54 |
| Ввод электропитания, электродвигателя и датчиков | в нижней части шкафа |
| Вид климатического исполнения | УХЛ4 (У2) |
Входные сигналы шкафа управления
| Наименование входного сигнала | Вид сигнала |
| 8 настраиваемых дискретных входов DI.1 … DI.8 | |
| Функция каждого входа задается пользователем в установочном меню | |
| Датчик верхнего уровня (dH) | = 24В |
| Датчик нижнего уровня (dL) | |
| Датчик ‘сухого’ хода 1 (dS1, Н.У. скважины) | |
| Датчик ‘сухого’ хода 2 (dS2, В.У. скважины) | |
| Датчик аварийного уровня (dAV) | |
| Датчик охранной сигнализации (Alarm) | |
| Внешнее управление (E.Run) | |
| Внешняя авария (E.Error) | |
| Переключатель “Ручной/Автомат”(Auto) | |
| Кнопка “Пуск/Стоп” в ручном режиме | |
| Кнопка “Пуск” в ручном режиме | |
| Кнопка “Стоп” в ручном режиме | |
| Кнопка “Сброс аварии” | |
| Сигнал с счетчика расхода воды (импульсы) | |
| Сигнал с счетчика электроэнергии (импульсы) | |
| Разрешение работы Недельного Таймера 1…4 | |
| Разрешение работы всех Недельных Таймеров | |
| Аналоговый датчик давления (уровня) | 4…20 (0…20) мА |
| Датчик температуры (Pt100, PTC, термоконтакт) | 0…3,5 кОм |
| Датчик тока 1…3 | 0…5 А |
| RS-485 | = 5В |
| RS-232 | = 12В |
Выходные сигналы шкафа управления
| Наименование выходного сигнала | Характеристика |
| 3 э/м реле К2…К4, функция каждого реле задается пользователем в установочном меню | |
| Питание подано (Работа) | НО/НЗ контакты реле ~250В, 2А |
| Авария | |
| Двигатель Включен/Отключен | |
| Срабатывание входа DI.1 … DI.8 | |
| Ручной/Автоматический режим | |
| Несанкционированный доступ | |
| Фиксированное значение датчика давления в mA 1 | |
| Фиксированное значение датчика давления в mA 2 | |
| Управляется от ПК(ПЛК) | |
| Управляется Недельным Таймером | |
| Переключение “Звезда/Треугольник” | |
| Предаварийная ситуация | |
| Минимальный уровень воды | |
| Максимальный уровень воды | |
| Аварийный уровень воды (перелив) | |
