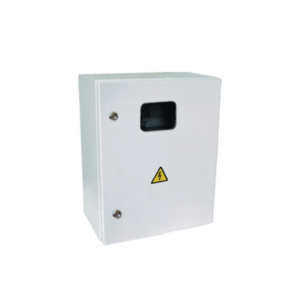

Станция (шкаф) управления и защиты Лоцман+ L2
Станция (шкаф) управления и защиты Лоцман+ L2 предназначена для управления и защиты одиночных скважинных, погружных дренажных или поверхностных насосов, а также любых трёхфазных асинхронных электродвигателей с короткозамкнутым ротором.
Управление:
- ручное – управление электродвигателями насосов с помощью кнопок на панели микроконтроллера;
- автоматическое – управление пуском /остановом электродвигателя насоса по сигналу от датчиков обратной связи;
- дистанционное, по внешнему дискретному сигналу.
Технические характеристики Лоцман+ L2
| Марки | Рекомендуемая мощность двигателя, кВт | Масса, кг | Ток электродвигателя макс., А | Степень защиты корпуса | Габаритные размеры, мм, не более |
| СУиЗ Лоцман+ L2 - 25 | 0.3...11 | 8 | 25 | IP 54 | 310х420х150 |
| СУиЗ Лоцман+ L2 - 40 | 9...17 | 8 | 40 | IP 54 | 310х420х150 |
| СУиЗ Лоцман+ L2 - 80 | 22...37 | 11 | 80 | IP 54 | 505х300х190 |
| СУиЗ Лоцман+ L2 - 100 | 30...45 | 16 | 100 | IP 54 | 500х400х220 |
| СУиЗ Лоцман+ L2 - 160 | 45...75 | 25 | 160 | IP 54 | 650х500х220 |
| СУиЗ Лоцман+ L2 - 200 | 75...90 | 27 | 200 | IP 54 | 650х500х220 |
| Наименование | Значение |
| Номинальное напряжение питания, В / частота тока, Гц | ~380/50 |
| Количество вводов питания, шт. | 1 |
| Допустимое отклонение напряжения питания от номинала, % | +10 - 15 |
| Максимальный ток подключаемого электродвигателя, А (в зависимости от исполнения) | 200 |
| Диапазон температуры эксплуатации, °С | -40…+40 |
| Степень защиты оболочки по ГОСТ 14254-80 | IP54 |
| Ввод электропитания, электродвигателя и датчиков | в нижней части шкафа |
| Вид климатического исполнения | У2 |
Входные сигналы Лоцман+ L2
| Наименование входного сигнала | Вид сигнала |
| Датчик “сухого” хода | ~ 15В |
| Датчик верхнего уровня | |
| Датчик нижнего уровня | |
| «Внешнее» управление |
Выходные сигналы Лоцман+ L2
| Наименование выходного сигнала | Характеристика |
| Настраиваемое пользователем событие (выбирается в установочном меню МК) | НО/НЗ контакты реле ~250В, 1А |
