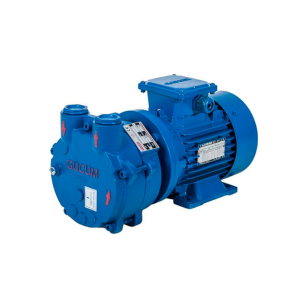

Водокольцевые вакуумные насосы Ангара GMVP
Вакуумные насосы Ангара GMVP, работающие на основе водокольцевого принципа, отличаются компактными размерами и предлагают привлекательное соотношение цены и качества.
Эти насосы оснащены механическим уплотнением, которое полностью исключает возможность утечки сервисной жидкости.
Все модели насосов имеют фланцевое соединение, за исключением тех, которые имеют размер 120, у которых соединение выполнено по резьбе. По умолчанию в этих насосах отсутствует встроенный антикавитационный клапан (это подтвержденная информация).
Принцип работы
Вакуумные насосы с жидкостным кольцом представляют собой объемные (поршневые) насосы, которые действуют по принципу увеличения и уменьшения объема в камере с помощью лопастей крыльчатки.
Вокруг внутренней поверхности стенок корпуса образуется кольцо жидкости, которое используется для откачки газа. При использовании воды в качестве рабочей жидкости все газы и пары удаляются.
Благодаря эксцентричному расположению крыльчатки и ее лопастей кольцо жидкости перемещается внутри корпуса.
В процессе работы в насос постоянно подается рабочая жидкость (обычно вода), которая удаляет излишнее тепло, накопленное в результате сжатия газа, и выходит через выпускное отверстие насоса вместе с газом.
Функциональные ограничения
- Максимальная температура входа газа – 100 °C;
- Максимальная температура рабочей жидкости– 70 °C;
- Максимальная вязкость рабочей жидкости – 8 сСт;
- Максимальное давление всасывания – 10 Бар;
- Температура окружающей среды - от 5 до 40°C.
Минимальное давление всасывания насоса составляет 33 мБар, оно может падать до атмосферного.
Температура рабочей жидкости влияет на давление всасывания. Температура выше 15 °C снижает мощность вакуумирования.
Технические характеристики Ангара GMVP
Модель | Макс. расход (м³/час) | Мин. остаточное давление (мбар) | Мощность (кВт) | Обороты в минуту | Напряжение (В) | Материал рабочего колеса | Входной патрубок |
GMVP 120/030 | 24 | 33 | 0.75 | 2850 | 380 | бронза | 1" |
GMVP 120/050 | 52 | 33 | 1.5 | 2850 | 380 | бронза | 1" |
GMVP 200/055 | 79 | 33 | 2.2 | 1450 | 380 | бронза | 40 мм |
GMVP 200/065 | 106 | 33 | 3 | 1450 | 380 | бронза | 40 мм |
GMVP 200/085 | 140 | 33 | 4 | 1450 | 380 | бронза | 40 мм |
GMVP 230/090 | 197 | 33 | 5.5 | 1450 | 380 | бронза | 50 мм |
GMVP 230/120 | 223 | 33 | 5.5 | 1450 | 380 | бронза | 50 мм |
GMVP 270/110 | 280 | 33 | 7.5 | 1450 | 380 | бронза | 65 мм |
GMVP 270/155 | 378 | 33 | 11 | 1450 | 380 | бронза | 65 мм |
