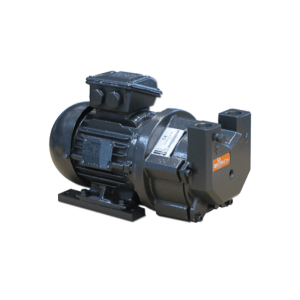

Водокольцевые вакуумные насосы Busch Dolphin LX
Водокольцевые вакуумные насосы Busch Dolphin LX предназначены для всасывания невзрывоопасных газов и паров.
Серия состоит из восьми моделей. Насосы могут выпускаться во взрывозащищенном исполнении ATEX.
У насосов по умолчанию нет встроенного антикавитационного клапана.
Особенности Busch Dolphin LX
- рассчитан на установку в потенциально не взрывоопасной среде;
- пригоден для непрерывной эксплуатации. (100 % производительность);
- имеет защиту от предельного остаточного давления.
Принцип работы
Вакуумный насос работает по жидкостно-кольцевому принципу. Во время остановки корпус насоса (g) должен заполняться рабочей жидкостью (обычно водой) примерно до осевой линии вала. При запуске вакуумного насоса рабочее колесо отбрасывает жидкость на периферию корпуса, где образуется жидкостное кольцо, которое вращается в корпусе насоса. Это жидкостное кольцо заполняет зазор между рабочим колесом (h) и корпусом (g). В положение 12 часов жидкостное кольцо касается ступицы рабочего колеса (h).
Так как рабочее колесо вращается против часовой стрелки (если смотреть с неприводного торца), жидкостное кольцо удаляется от ступицы, оставляя зазор для газа, который входит через всасывающий патрубок (e) (в положении примерно от 11 до 8 часов). Полость, создаваемая ступицей, кольцом жидкости и двумя соседними лопатками рабочего колеса, достигает максимального объема в положении 6 часов.
По мере того, как рабочее колесо продолжает вращаться, кольцо жидкости приближается к ступице рабочего колеса, объем полости снижается и находившийся в ней газ выталкивается через нагнетательный патрубок (f) (примерно от положения 3 часа до положения 12 часов). Такая последовательность повторяется для каждой полости между двумя лопастями рабочего колеса при каждом обороте. Рабочая жидкость также поглощает теплоту сжатия и конденсации (при перекачке насыщенной среды). Для удовлетворительной работы вакуумного насоса важно регулировать уровень и температуру рабочей жидкости.
Охлаждение
Вакуумный насос охлаждается с помощью:
- воздушного потока от шкива вентилятора приводного электродвигателя
- технологического газа
- рабочей жидкости
Управление пуском
Вакуумный насос поставляется без системы управления пуском. Управление вакуумным насосом должно быть обеспечено в процессе его монтажа.
Технические характеристики Busch Dolphin LX
Модель | Макс. расход (м³/час) | Мин. остаточное давление (мбар) | Мощность (кВт) | Обороты в минуту | Напряжение (В) | Материал рабочего колеса | Входной патрубок |
Dolphin LX 0030 B | 25 | 33 | 1.1 | 2900 | 380 | нерж. сталь AISI 316 | 1" |
Dolphin LX 0055 B | 44.5 | 33 | 1.5 | 2900 | 380 | нерж. сталь AISI 316 | 1" |
Dolphin LX 0110 B | 75 | 33 | 2.2 | 1450 | 380 | нерж. сталь AISI 316 | 40 мм |
Dolphin LX 0140 B | 110 | 33 | 3 | 1450 | 380 | нерж. сталь AISI 316 | 40 мм |
Dolphin LX 0180 B | 130 | 33 | 4 | 1450 | 380 | нерж. сталь AISI 316 | 40 мм |
Dolphin LX 0260 B | 220 | 33 | 5.5 | 1450 | 380 | нерж. сталь AISI 316 | 50 мм |
Dolphin LX 0330 B | 270 | 33 | 7.5 | 1450 | 380 | нерж. сталь AISI 316 | 50 мм |
Dolphin LX 0430 B | 372 | 33 | 11 | 1450 | 380 | нерж. сталь AISI 316 | 65 мм |
