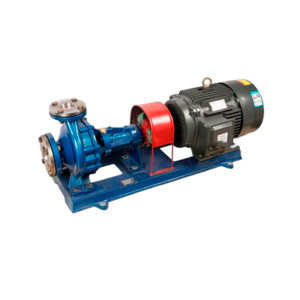

Центробежные насосы ZY Technology WRY
Центробежные насосы ZY Technology WRY предназначены для передачи горячих масел и аналогичных неагрессивных жидкостей, но не для перекачки воды. Эти эффективные насосы имеют минимальные потери при работе благодаря современному механическому уплотнению и предназначены для долгосрочного использования.
Они широко применяются в различных отраслях, таких как нефтяная промышленность, фармацевтика, строительство, дорожное строительство, производство пластмасс и красок.
Особенности конструкции
Насосы серии WRY - это одноступенчатые консольные насосы с осевым всасыванием и радиальным выпуском. Они могут работать без внешнего охлаждения.
Насосы WRY отличаются от насосов LQRY тем, что крутящий момент двигателя передается насосу с помощью муфты, используя гибкие ремни.
В насосах WRY используется двойная система уплотнений. Первая группа уплотнений включает три набивных кольца из фторопласта, которые непосредственно уплотняют рабочую камеру. Вторая группа уплотнений, находящаяся на конце насосной части, обеспечивает полную герметичность.
Механическое уплотнение работает при температуре до +100 °C и имеет долгий срок службы.
В насосах WRY используются два поддерживающих вала подшипника, которые не требуют специального охлаждения или смазки во время работы.
Расшифровка обозначения
Пример: WRY 80-50-200
- 80 - означает диаметр входного патрубка в мм;
- 50 - означает диаметр выходного патрубка в мм;
- 200 - означает номинальный диаметр рабочего колеса в мм.
Технические характеристики ZY Technology WRY
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Макс. темп. жидкости (°C) | Входной патрубок (мм) |
| WRY 20-20-100 | 1 м³/час при 10 м.в.ст. | 1.2 | 11 | 0.37 | 350 | 20 мм |
| WRY 20-20-125 | 1.5 м³/час при 22 м.в.ст. | 1.8 | 25 | 0.75 | 350 | 20 мм |
| WRY 25-25-160 | 3 м³/час при 27 м.в.ст. | 4 | 30 | 1.5 | 350 | 25 мм |
| WRY 32-32-160 | 6 м³/час при 28 м.в.ст. | 7 | 31 | 1.5 | 350 | 32 мм |
| WRY 40-25-160 | 10 м³/час при 28 м.в.ст. | 12 | 31 | 2.2 | 350 | 40 мм |
| WRY 50-32-160 | 12.5 м³/час при 30 м.в.ст. | 15 | 32 | 3 | 350 | 50 мм |
| WRY 50-32-200 | 18 м³/час при 40 м.в.ст. | 22 | 52 | 5.5 | 350 | 50 мм |
| WRY 50-32-200A | 16 м³/час при 32 м.в.ст. | 19 | 34 | 4 | 350 | 50 мм |
| WRY 50-32-250 | 12.5 м³/час при 80 м.в.ст. | 16 | 86 | 11 | 350 | 50 мм |
| WRY 65-40-200 | 30 м³/час при 48 м.в.ст. | 35 | 51 | 7.5 | 350 | 65 мм |
| WRY 65-40-200A | 25 м³/час при 35 м.в.ст. | 30 | 38 | 5.5 | 350 | 65 мм |
| WRY 65-40-250 | 25 м³/час при 80 м.в.ст. | 30 | 84 | 15 | 350 | 65 мм |
| WRY 65-40-250A | 20 м³/час при 51 м.в.ст. | 28 | 53 | 7.5 | 350 | 65 мм |
| WRY 65-50-160 | 20 м³/час при 32 м.в.ст. | 25 | 35 | 5.5 | 350 | 65 мм |
| WRY 80-50-200 | 50 м³/час при 50 м.в.ст. | 65 | 53 | 15 | 350 | 80 мм |
| WRY 80-50-200A | 45 м³/час при 40 м.в.ст. | 50 | 43 | 11 | 350 | 80 мм |
| WRY 80-50-200B | 40 м³/час при 32 м.в.ст. | 45 | 34 | 7.5 | 350 | 80 мм |
| WRY 80-50-250 | 50 м³/час при 80 м.в.ст. | 60 | 87 | 22 | 350 | 80 мм |
| WRY 80-50-250A | 43 м³/час при 60 м.в.ст. | 48 | 72 | 15 | 350 | 80 мм |
| WRY 100-65-200 | 100 м³/час при 50 м.в.ст. | 120 | 53 | 22 | 350 | 100 мм |
| WRY 100-65-200A | 94 м³/час при 44 м.в.ст. | 120 | 46 | 22 | 350 | 100 мм |
| WRY 100-65-200B | 87 м³/час при 38 м.в.ст. | 110 | 42 | 15 | 350 | 100 мм |
| WRY 100-65-200C | 80 м³/час при 32 м.в.ст. | 110 | 34 | 15 | 350 | 100 мм |
| WRY 100-65-250 | 100 м³/час при 80 м.в.ст. | 120 | 84 | 37 | 350 | 100 мм |
| WRY 100-65-250A | 95 м³/час при 72 м.в.ст. | 110 | 76 | 37 | 350 | 100 мм |
| WRY 100-65-250B | 90 м³/час при 65 м.в.ст. | 110 | 72 | 30 | 350 | 100 мм |
| WRY 125-100-200 | 200 м³/час при 50 м.в.ст. | 260 | 53 | 45 | 350 | 125 мм |
| WRY 125-100-200A | 178 м³/час при 40 м.в.ст. | 240 | 43 | 37 | 350 | 125 мм |
| WRY 125-100-250 | 200 м³/час при 70 м.в.ст. | 260 | 74 | 55 | 350 | 125 мм |
| WRY 125-100-250A | 190 м³/час при 63 м.в.ст. | 250 | 67 | 55 | 350 | 125 мм |
| WRY 125-100-250B | 180 м³/час при 57 м.в.ст. | 240 | 60.5 | 45 | 350 | 125 мм |
| WRY 150-150-200 | 350 м³/час при 50 м.в.ст. | 470 | 51.5 | 75 | 350 | 150 мм |
| WRY 200-150-400 | 350 м³/час при 50 м.в.ст. | 470 | 51.5 | 75 | 350 | 200 мм |
| WRY 200-150-400A | 330 м³/час при 45 м.в.ст. | 430 | 46.5 | 75 | 350 | 200 мм |
