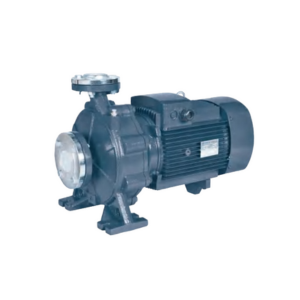

Центробежные высокотемпературные насосы серии SEN-R5

Заказать
Заказать

Высокотемпературные насосы SEN-R5 спроектированы для транспортировки горячих масел на ограниченный период времени при температуре до +200 °C и на продолжительный срок - до +160 °C.

Эти насосы широко применяются в промышленности для циркуляции горячих масел в системах обогрева и охлаждения.

Непрерывная работа насоса обеспечивается без необходимости дополнительного охлаждения.

Кроме того, насосы серии SEN-R5 могут использоваться для перекачивания других жидкостей при повышенных температурах.

Материалы конструкции

  • Корпус насоса - чугун;
  • Импеллер – нержавеющая сталь AISI 304 (модели 32-125/7 - 32-200/40, 32-250/55D, 32-250/75D, 40-200/55, 40-200/75) / чугун (все остальные модели);
  • Комбинированный вал - проточная часть вала из стали AISI 304, а "сухая" часть из конструкционной стали #45;
  • Между собой они соединены фрикционной сваркой;
  • Механическое уплотнение - карбид кремния;
  • Уплотнительные кольца - FPM (Viton).

Расшифровка обозначения

Пример: SEN 32-250/55D

  • SEN-R5 – серия;
  • 32 – диаметр выходного патрубка (мм);
  • 250 – номинальный диаметр рабочего колеса (мм);
  • 55 – мощность 5,5 кВт (7 – 0,75 кВт, 11 – 1,1 кВт, 15 – 1,5 кВт, 30 – 3 кВт и т.д.);
  • D – двойное рабочее колесо.

Технические характеристики SEN-R5

Модель Рабочая точка Макс. расход (м³/час) Макс. давление (м.в.ст.) Мощность (кВт) Макс. темп. жидкости (°C) Входной патрубок (мм)
SEN-R5 32-125/7 7.5 м³/час при 12.5 м.в.ст. 15 14 0.75 200 50 мм
SEN-R5 32-125/11 12.5 м³/час при 14 м.в.ст. 20 18 1.1 200 50 мм
SEN-R5 32-160/15 12.5 м³/час при 15 м.в.ст. 15 21 1.5 200 50 мм
SEN-R5 32-160/22 12.5 м³/час при 20 м.в.ст. 20 26 2.2 200 50 мм
SEN-R5 32-160/30 12.5 м³/час при 23 м.в.ст. 22.5 29 3 200 50 мм
SEN-R5 32-200/30 12.5 м³/час при 29 м.в.ст. 22.5 37 3 200 50 мм
SEN-R5 32-200/40 12.5 м³/час при 38 м.в.ст. 22.5 45 4 200 50 мм
SEN-R5 32-250/55 12.5 м³/час при 46 м.в.ст. 20 50 5.5 200 50 мм
SEN-R5 32-250/75 12.5 м³/час при 55 м.в.ст. 20 58 7.5 200 50 мм
SEN-R5 32-250/92 12.5 м³/час при 60 м.в.ст. 20 62.5 9.2 200 50 мм
SEN-R5 32-250/110 12.5 м³/час при 68 м.в.ст. 20 75 11 200 50 мм
SEN-R5 32-250/150 12.5 м³/час при 75 м.в.ст. 20 81 15 200 50 мм
SEN-R5 32-250/55D 12.5 м³/час при 52.5 м.в.ст. 20 66 5.5 200 50 мм
SEN-R5 32-250/75D 12.5 м³/час при 69 м.в.ст. 20 79 7.5 200 50 мм
SEN-R5 40-125/11 20 м³/час при 10 м.в.ст. 30 12 1.1 200 65 мм
SEN-R5 40-125/15 22.5 м³/час при 12 м.в.ст. 35 15 1.5 200 65 мм
SEN-R5 40-125/22 22.5 м³/час при 17 м.в.ст. 40 20 2.2 200 65 мм
SEN-R5 40-160/30 22.5 м³/час при 22 м.в.ст. 35 26.5 3 200 65 мм
SEN-R5 40-160/40 22.5 м³/час при 27.5 м.в.ст. 40 32 4 200 65 мм
SEN-R5 40-200/55 22.5 м³/час при 33 м.в.ст. 35 38 5.5 200 65 мм
SEN-R5 40-200/75 22.5 м³/час при 42 м.в.ст. 40 47.5 7.5 200 65 мм
SEN-R5 40-250/92 22.5 м³/час при 46 м.в.ст. 40 53 9.2 200 65 мм
SEN-R5 40-250/110 22.5 м³/час при 53 м.в.ст. 40 60 11 200 65 мм
SEN-R5 40-250/150 22.5 м³/час при 63 м.в.ст. 40 70.5 15 200 65 мм
SEN-R5 40-250/185 22.5 м³/час при 67 м.в.ст. 40 75 18.5 200 65 мм
SEN-R5 50-125/22 40 м³/час при 11 м.в.ст. 60 14 2.2 200 65 мм
SEN-R5 50-125/30 40 м³/час при 14 м.в.ст. 60 17 3 200 65 мм
SEN-R5 50-125/40 45 м³/час при 17 м.в.ст. 70 20 4 200 65 мм
SEN-R5 50-160/55 45 м³/час при 22 м.в.ст. 70 27 5.5 200 65 мм
SEN-R5 50-160/75 45 м³/час при 27 м.в.ст. 75 33 7.5 200 65 мм
SEN-R5 50-200/92 45 м³/час при 34 м.в.ст. 70 42 9.2 200 65 мм
SEN-R5 50-200/110 45 м³/час при 40 м.в.ст. 75 48 11 200 65 мм
SEN-R5 50-200/150 45 м³/час при 43 м.в.ст. 75 52 15 200 65 мм
SEN-R5 50-250/150 45 м³/час при 49 м.в.ст. 70 57 15 200 65 мм
SEN-R5 50-250/185 45 м³/час при 60 м.в.ст. 75 66 18.5 200 65 мм
SEN-R5 50-250/220 45 м³/час при 68 м.в.ст. 75 75 22 200 65 мм
SEN-R5 65-125/40 45 м³/час при 14 м.в.ст. 75 16 4 200 80 мм
SEN-R5 65-125/55 60 м³/час при 16 м.в.ст. 90 19 5.5 200 80 мм
SEN-R5 65-125/75 60 м³/час при 20 м.в.ст. 100 22.5 7.5 200 80 мм
SEN-R5 65-160/92 70 м³/час при 23 м.в.ст. 100 27.5 9.2 200 80 мм
SEN-R5 65-160/110 70 м³/час при 26 м.в.ст. 100 30 11 200 80 мм
SEN-R5 65-160/150 70 м³/час при 32 м.в.ст. 115 35 15 200 80 мм
SEN-R5 65-200/150 70 м³/час при 34 м.в.ст. 100 37.5 15 200 80 мм
SEN-R5 65-200/185 70 м³/час при 41 м.в.ст. 100 43 18.5 200 80 мм
SEN-R5 65-200/220 75 м³/час при 46 м.в.ст. 115 49 22 200 80 мм
SEN-R5 65-250/220 75 м³/час при 49 м.в.ст. 100 54 22 200 80 мм
SEN-R5 65-250/300 75 м³/час при 62 м.в.ст. 115 67 30 200 80 мм
SEN-R5 65-250/370 75 м³/час при 71 м.в.ст. 115 77 37 200 80 мм
SEN-R5 65-315/450 75 м³/час при 79 м.в.ст. 120 85 45 200 80 мм
SEN-R5 65-315/550 100 м³/час при 92 м.в.ст. 150 102 55 200 80 мм
SEN-R5 65-315/750 120 м³/час при 100 м.в.ст. 175 117.5 75 200 80 мм
SEN-R5 65-315/900 120 м³/час при 108 м.в.ст. 175 126 90 200 80 мм
SEN-R5 80-125/40 50 м³/час при 12.5 м.в.ст. 100 14 4 200 100 мм
SEN-R5 80-125/55 75 м³/час при 14.5 м.в.ст. 120 17.5 5.5 200 100 мм
SEN-R5 80-125/75 75 м³/час при 19 м.в.ст. 120 22 7.5 200 100 мм
SEN-R5 80-160/110 75 м³/час при 21 м.в.ст. 150 23 11 200 100 мм
SEN-R5 80-160/150 120 м³/час при 22.5 м.в.ст. 175 28 15 200 100 мм
SEN-R5 80-160/185 120 м³/час при 28 м.в.ст. 175 32.5 18.5 200 100 мм
SEN-R5 80-160/220 120 м³/час при 32 м.в.ст. 175 37 22 200 100 мм
SEN-R5 80-200/220 120 м³/час при 33 м.в.ст. 175 40 22 200 100 мм
SEN-R5 80-200/300 120 м³/час при 44 м.в.ст. 175 50 30 200 100 мм
SEN-R5 80-250/370 120 м³/час при 49 м.в.ст. 175 60 37 200 100 мм
SEN-R5 80-250/450 120 м³/час при 65 м.в.ст. 175 73 45 200 100 мм
SEN-R5 80-250/550 120 м³/час при 72.5 м.в.ст. 175 79 55 200 100 мм
SEN-R5 80-315/450 120 м³/час при 65 м.в.ст. 175 71 45 200 100 мм
SEN-R5 80-315/550 120 м³/час при 76 м.в.ст. 175 82 55 200 100 мм
SEN-R5 80-315/750 150 м³/час при 89 м.в.ст. 200 103 75 200 100 мм
SEN-R5 80-315/900 150 м³/час при 106 м.в.ст. 200 120 90 200 100 мм
SEN-R5 100-160/150 150 м³/час при 20 м.в.ст. 200 29 15 200 125 мм
SEN-R5 100-160/185 150 м³/час при 24 м.в.ст. 200 32 18.5 200 125 мм
SEN-R5 100-160/220 150 м³/час при 26 м.в.ст. 200 36 22 200 125 мм
SEN-R5 100-200/220 167 м³/час при 22 м.в.ст. 250 32 22 200 125 мм
SEN-R5 100-200/300 167 м³/час при 28.5 м.в.ст. 250 37 30 200 125 мм
SEN-R5 100-200/370 167 м³/час при 37.5 м.в.ст. 250 46 37 200 125 мм
SEN-R5 100-250/450 167 м³/час при 47 м.в.ст. 250 54 45 200 125 мм
SEN-R5 100-250/550 167 м³/час при 60 м.в.ст. 250 64 55 200 125 мм
SEN-R5 100-250/750 200 м³/час при 65 м.в.ст. 300 76 75 200 125 мм
SEN-R5 100-250/900 200 м³/час при 72.5 м.в.ст. 300 83 90 200 125 мм
SEN-R5 100-315/750 200 м³/час при 59 м.в.ст. 300 67 75 200 125 мм
SEN-R5 100-315/900 200 м³/час при 76 м.в.ст. 300 83 90 200 125 мм
SEN-R5 100-315/1100 200 м³/час при 91 м.в.ст. 300 98 110 200 125 мм
SEN-R5 100-315/1320 200 м³/час при 100 м.в.ст. 300 107.5 132 200 125 мм
SEN-R5 100-315/1600 200 м³/час при 116 м.в.ст. 300 123 160 200 125 мм
SEN-R5 125-200/450 233 м³/час при 29 м.в.ст. 333 33 45 200 150 мм
SEN-R5 125-200/550 233 м³/час при 37.5 м.в.ст. 333 42 55 200 150 мм
SEN-R5 125-200/750 233 м³/час при 47 м.в.ст. 333 51 75 200 150 мм
SEN-R5 125-250/550 167 м³/час при 52.5 м.в.ст. 250 58 55 200 150 мм
SEN-R5 125-250/750 200 м³/час при 58 м.в.ст. 300 67 75 200 150 мм
SEN-R5 125-250/900 233 м³/час при 61 м.в.ст. 333 72.5 90 200 150 мм
