Высокотемпературные шестеренные насосы серии KCB-A CCG

Заказать
Заказать

Высокотемпературные шестеренные насосы KCB-A CCG предназначены для перемещения тяжелых горячих масел, мазута и битумов, которые не слишком текучи.

Эти насосы способны выдерживать жидкости с температурой до +260 °C и вязкостью от 35 до 1500 сСт.

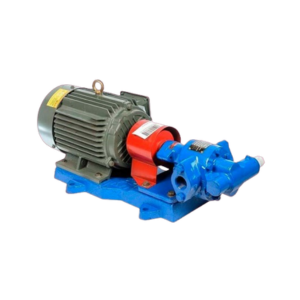

Серия представлена консольными моделями, где насос и электродвигатель имеют отдельные крепления и соединены полумуфтой на единой раме. Это позволяет заменить электродвигатель без необходимости снятия насоса и трубопровода.

Каждый насос состоит из пары шестерен, эксцентрикового вала, корпуса из чугуна, набивного уплотнения с графитовой пропиткой и предохранительного клапана.

Все насосы по умолчанию оснащены предохранительным байпасным клапаном. Он открывается при избыточном давлении на выходной линии и направляет жидкость обратно во входную линию (или в резервуар), чтобы снизить давление на выходе.

Этот клапан предназначен для временного использования, а не для постоянной работы.

Если давление на выходе насоса длительное время превышает максимальное, следует использовать отдельный байпасный клапан, который не связан с насосом и предназначен для постоянной работы.

Расшифровка обозначения

Пример: KCB-A 55-CCG/0.5/4/C

  • KCB-A - шестеренный насос с предохранительным клапаном;
  • 55 - расход насоса в л/мин;
  • C - корпус из чугуна (Cast Iron);
  • С - шестерни из легированной стали;
  • G - набивное уплотнение с графитовой пропиткой;
  • 0.5 - напорное давление в МРа (1 МРа = 10 бар = 100 м.вод.ст.);
  • 4 - полюсность электродвигателя (4Р = 1450 об/мин);
  • C - консольный тип исполнения (насос типа «К»).

Технические характеристики KCB-A CCG

Модель Рабочая точка Макс. расход (м³/час) Макс. давление (м.в.ст.) Мощность (кВт) Макс. темп. жидкости (°C) Входной патрубок
KCB-A 18.3-CCG/1.45/4/C 1.1 м³/час при 145 м.в.ст. 1.2 145 1.5 260 3/4"
KCB-A 33.3-CCG/1.45/4/C 2 м³/час при 145 м.в.ст. 2.2 145 2.2 260 3/4"
KCB-A 55-CCG/0.33/4/C 3.3 м³/час при 33 м.в.ст. 3.6 33 1.5 260 1"
KCB-A 55-CCG/0.5/4/C 3.3 м³/час при 50 м.в.ст. 3.6 50 2.2 260 1"
KCB-A 55-CCG/1/4/C 3.3 м³/час при 100 м.в.ст. 3.6 100 3 260 1"
KCB-A 83.3-CCG/0.33/4/C 5 м³/час при 33 м.в.ст. 5.3 33 2.2 260 1 1/2"
KCB-A 83.3-CCG/0.5/4/C 5 м³/час при 50 м.в.ст. 5.3 50 3 260 1 1/2"
KCB-A 83.3-CCG/1/4/C 5 м³/час при 100 м.в.ст. 5.3 100 4 260 1 1/2"
KCB-A 135-CCG/0.5/6/C 5 м³/час при 50 м.в.ст. 5.5 50 4 260 50 мм
KCB-A 200-CCG/0.33/4/C 12 м³/час при 33 м.в.ст. 14 33 4 260 50 мм
KCB-A 200-CCG/0.55/4/C 12 м³/час при 55 м.в.ст. 14 55 5.5 260 50 мм
KCB-A 200-CCG/1/4/C 12 м³/час при 100 м.в.ст. 14 100 7.5 260 50 мм
KCB-A 300-CCG/0.36/6/C 18 м³/час при 36 м.в.ст. 21 36 5.5 260 70 мм
KCB-A 300-CCG/0.6/6/C 18 м³/час при 60 м.в.ст. 21 60 7.5 260 70 мм
KCB-A 300-CCG/1/6/C 18 м³/час при 100 м.в.ст. 21 100 11 260 70 мм
KCB-A 483.3-CCG/0.36/4/C 29 м³/час при 36 м.в.ст. 33 36 7.5 260 70 мм
KCB-A 483.3-CCG/1/4/C 33 м³/час при 100 м.в.ст. 36 100 11 260 70 мм
KCB-A 633-CCG/0.28/6/C 38 м³/час при 28 м.в.ст. 42 28 11 260 100 мм
KCB-A 633-CCG/0.8/6/C 42 м³/час при 80 м.в.ст. 46 80 22 260 100 мм
KCB-A 960-CCG/0.3/4/C 58 м³/час при 30 м.в.ст. 62 30 18.5 260 100 мм
KCB-A 960-CCG/0.6/4/C 64 м³/час при 60 м.в.ст. 68 60 30 260 100 мм
Техническая документация на высокотемпературные шестеренные насосы KCB-A CCG
