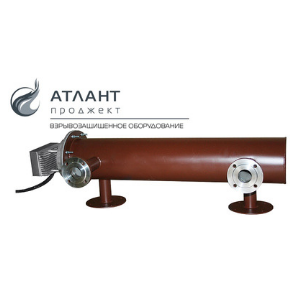

Проточный нагреватель нефти ПГА-В-8000В1.ЖD.16Т.ТО (380В, 8 квт)

Взрывозащищенные путевые электроподогреватели ПГА-В-В1.ЖD.ТО

Область применения взрывобезопасных теплообменных нагревателей ВНУ-ТО:

• Разогрев для восстановления на проход технологических жидкостей и других текучих вязких сред
• Разогрев воздуха и горючих газов для обеспечения конкретного технологического процесса
• Отопление платформ морского базирования
• Нагрев пресс-форм (или иных оснований), теплоносителем в которых является масло
• Защита от антиконденсата и замерзания
• Фильтрация и разделение масел и растворителей
• Горячее переливание нефти и тяжёлых масел
• Отопление больших ангаров, производственных и складских помещений

Обеспечение терморегулирование - согласно Техническому Заданию Заказчика.

• Вариант 1. Сигналы с установленных (согласованных типов) датчиков температуры привязываются к внешнему контроллеру общей системы терморегулирования Заказчика.
• Вариант 2. Терморегулирование (после детальной проработки всех нюансов с заказчиком) обеспечивается посредством оборудования.

Пример исполнения:

• Ду по согласованию (на чертеже в качестве примера Ду 80)
• Давление расчетное: до 16 Мпа
• Группа и категория взрывоопасной смеси по ГОСТ Р 51330.5.99, Р 51330.11-99: IIC-T3 ТУ 4330-006-54797851-2013
• Маркировка взрывозащиты ― 1ExdIIC T3 X
• Взрывоопасная зона В1 согласно гл.7.3 ПУЭ
• Температурный класс – Т3 (другой ― по согласованию)
• Сертификат соответствия -ТС RU C-RU.ГБ06.В.00092
• Нагреватель взрывозащищенный электрический(теплообменный, циркуляционный)
• Мощность нагревателя ― 8 000 Вт;
• Напряжение питания ~380В, 3Ф;
• Частота 50Гц
• Схема соединения – «треугольник», без нуля;
• Количество ступеней нагрева – одна;
• Один основной фланец греющей вставки (соединяемый с корпусом теплообменника посредством фланцевого соединения) из нержавеющей стали по ГОСТ 54432-2011.
• Каждый нагревательный резистивный элемент корпусирован в трубу из нержавеющейстали AISI304 ᴓ36х3;
• Мощность каждого нагревательного элемента – 500 Вт;
• Общее количество нагревательных элементов в греющем пучке, шт. – 16;
• Равномерно распределённая нагрузка на 3 фазы
• Корпус теплообменника выполнен из трубы 09Г2С с двумя опорами,одна из опор имеет два отверстия под монтажные болты М20. На второй опоре имеется 2 овальных паза под монтажные болты М20; длина паза по центрам закруглений – от 10 до15 мм
• С одной стороны корпус имеет приварной фланец 09Г2С, с другой ― эллиптическое днище.
• Корпус имеет входной и выходной (направление подачи через них прогреваемой среды значения не имеет) патрубок с фланцевыми соединениями
• Также может быть предусмотрен дренаж с фланцем.
• Теплообменный корпус будет с отметкой в документах о результате не разрушаемого контроля согласно «Правил промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением»
