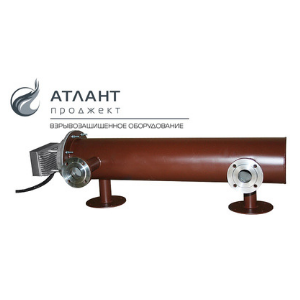

Путевой подогреватель ВНУ-130000.ТО

Путевой электрический подогреватель ВНУ-130000.ТО мощностью 130 Квт. Взрывобезопасное исполнение.

Область применения взрывобезопасных теплообменных нагревателей ВНУ-ТО:

  • Разогрев для восстановления на проход технологических жидкостей и других текучих вязких сред
  • Разогрев воздуха и горючих газов для обеспечения конкретного технологического процесса
  • Отопление платформ морского базирования
  • Нагрев пресс-форм (или иных оснований), теплоносителем в которых является масло
  • Защита от антиконденсата и замерзания
  • Фильтрация и разделение масел и растворителей
  • Горячее переливание нефти и тяжёлых масел
  • Отопление больших ангаров, производственных и складских помещений

Обеспечение терморегулирование - согласно Техническому Заданию Заказчика.

  • Вариант 1. Сигналы с установленных (согласованных типов) датчиков температуры привязываются к внешнему контроллеру общей системы терморегулирования Заказчика.
  • Вариант 2. Терморегулирование (после детальной проработки всех нюансов с заказчиком) обеспечивается посредством оборудования.

ВНУ-130000.ТО ремонтопригодность путевых нагревателей без демонтажа!

  • Назначение - для нагрева текучих и вязких жидкостей, а также газовых проточных сред во взрывоопасных зонах.
  • Мощность 130 кВт
  • Стандартное исполнение - для рабочего давления среды до 1,6 МПа (давление свыше - по согласованию)
  • Габаритны размеры - по согласованию с Заказчиком
  • Степень защиты IP68
  • Материал корпуса теплообменника и нагревательных элементов - AISI 304

Мощность взрывозащищенного нагревателя до 360 кВт (в Одно-блочном изделии). Возможная компоновка такого оборудования ― Один, Два, Три или Четыре модуля соответствующей мощности! Общая мощность до 4 Мвт!

Стандартное исполнение ― для рабочего давления среды до 64 МПа

  • ТУ 4330-006-54797851-2013
  • Маркировка взрывозащиты ― 1ExdIICT3 (по согласованию от Т1 до Т6)
  • Взрывоопасная зона В1 согласно гл.7.3 ПУЭ
  • Температурный класс – в зависимости от среды нагрева
  • Сертификат соответствия -ТС RU C-RU.ГБ06.В.00092
  • Мощность нагревателя – от 1000 Вт до 4000000 Вт;
  • Напряжение питания ~380В, 3Ф;
  • Частота 50Гц
  • Схема соединения – «треугольник»/ «звезда, с нулём» ― на Ваше усмотрение ;
  • Количество ступеней нагрева – стандартно -одна (несколько – по Вашей заявке)
  • Основной фланец (нержавеющая сталь) по ГОСТ 54432-2011
  • Каждый нагревательный резистивный элемент корпусирован в трубу из нержавеющей стали ᴓ36х3;
  • Равномерно распределённая нагрузка на 3 фазы
  • Возможна установка как горизонтально, так и вертикально
  • Корпус имеет входной и выходной (направление подачи через них прогреваемой среды значения не имеет) патрубок с фланцевыми соединениями. Также предусмотрен дренаж с Фланцем
