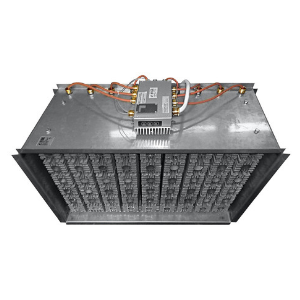

Канальный нагреватель взрывозащищенный 22 Квт ВНУ-22000КМ1.U
Области применения канальных электронагревателей:
- Вентиляционное оборудование;
- Системы кондиционирования воздуха;
- Сушильная техника;
- Отопление помещений;
- Системы ОВКВ;
- Противообледенительные системы;
- Установки повторного нагрева;
- Устанавливается в вентиляционном коробе непосредственно за канальным вентилятором.
Взрывобезопасный нагреватель унифицированный ВНУ-КМ1.U имеет маркировку взрывозащиты 1ExdIICT3, что допустимо для эксплуатации данного оборудования во взрывоопасной зоне В1 всех классов. В том случае, если в терморегулятор УВТР-10А.3Ф (маркировка его взрывозащиты 2Exemb[ic]IICT5) устанавливается непосредственно на корпусе нагревательного блока ВНУ-КМ1,то применение данного оборудования в такой компановке возможно во взрывоопасных зонах уровнем ниже, а именно В1-а, В1-г.
Если требуется эксплуатация нагревательного блока ВНУ-КМ1 строго в зоне В1, то для обеспечения терморегулирования оборудования при помощи УВТР-10А.3Ф - необходимо будет вынести сам терморегулятор УВТР-10А.3Ф в зону В1-а, В1-г.
За счёт принудительного съёма тепла с данного оборудования осуществляется обогрев жилых и нежилых помещений, ангаров и различных технических зданий и прочих строений, в которых предусмотрена принудительная вентиляция воздуха.
Материал кожуха - нержавеющая сталь AISI304 (фланец крепления предусмотрен)
Маркировка взрывозащиты | 1ExdIICT34(T4) X |
Сертификат соответствия | ТС RU C-RU.ГБ06.В.00092 |
Срок действия Сертификата | по 30.09.2018г. |
Степень защиты | IP68 |
Классы взрывоопасных зон | В-1а, В-1г |
Категории взрывоопасных смесей | IIA, IIB, IIC |
Температура окружающей среды | -60 +50 °C |
Мощность | 22000 Вт |
Номинальное напряжение | 380V AC |
Срок эксплуатации | 7 лет |
Климатическое исполнение | УХЛ 2.1 |
Ремонтопригодность и обслуживание ВНУ-КМ1.U на объекте, без демонтажа. В случае выхода из строя нагревательного элемента блока нагрева - возможна его самостоятельная замена.
- Габаритные размеры ВНУ-22000КМ1.U (~380 В)
Ширина/высота:718мм х 380мм
*Ширина и Высота оборудования могут меняться в зависимости от габаритов стыкуемого канала вентиляции (по техническому заданию заказчика), а также расчётов клиента по потери давления на выходе оборудования.
Нагревательные блоки ВНУ серии КМ1.U комплектуются взрывозащищёнными терморегуляторами УВТР-10А.3Ф
Маркировка взрывозащиты | 2Exemb[ic]IICT5 |
Сертификат соответствия | ТС RU C-RU.ГБ06.В.00077 |
Срок действия Сертификата | по 11.09.2018г. |
Степень защиты | IP65 |
Классы взрывоопасных зон | В-1а, В-1г |
Категории взрывоопасных смесей | IIA, IIB, IIC |
Температура окружающей среды | -50 +125°С |
Номинальное напряжение | 220/380V AC |
Срок эксплуатации | 7 лет |
Климатическое исполнение | УХЛ 2.1 |
Потребляемая мощность | не более 15 Вт |
Ток нагрузки | в зависимости от нагрузки |
Цепи измерения | искробезопасные |
Срок работы | 10 лет |
Масса | 5 кг |
