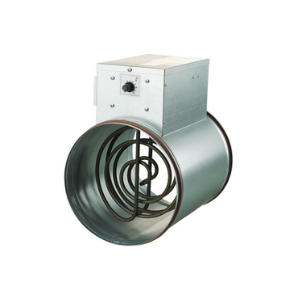

Нагреватель канальный электрический серии НК...У (круглый)
Нагреватель канальный электрический НК...У (круглый) предназначен для нагревания поступающего в системы воздухоснабжения чистого приточного воздуха.
Нагреватель используется в помещении при температуре окружающего воздуха от -30 °C до +50 °С и относительной влажности до 80 %.
По типу защиты от поражения электрическим током нагреватель относится к приборам класса 1 по ГОСТ 12.2.007.0.
Степень защиты от доступа к опасным частям и проникновения воды собранного нагревателя, подключенного к воздуховодам - IP40.
Особенности нагревателя канального электрического НК...У
- Расширенный диапазон мощностей;
- Высокачественные нагревательные элементы из нержавеющей стали;
- Корпус изготовлен из листовой стали с алюминиево-цинковым покрытием;
- Резиновые уплотнения для подсоединения к круглым воздуховодам;
- Встроенная защита от перегрева с автоматическим и ручным возвратом в исходное состояние.

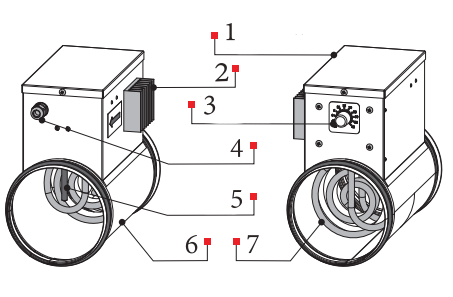

Устройство нагревателя канального электрического НК...УК
- крышка соединительной коробки;
- радиатор;
- ручка выбора температуры;
- гермоввод;
- датчик температуры;
- корпус;
- ТЭН.
Монтаж нагревателя канального электрического НК...У
- устанавливают нагреватель так, чтобы воздушный поток был равномерно распределен по всему сечению;
- перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения нагревательные элементы;
- расстояние между нагревателем и остальными элементами системы должно быть не менее двух присоединительных диаметров.
Габаритные размеры нагревателя канального электрического НК...У
| Тип | Размеры,мм | Масса, кг | ||||
| D | B | H | L | L1 | ||
| НК-100-0,6-1 У | 99 | 94 | 204 | 306 | 227 | 1,5 |
| НК-100-0,8-1 У | 99 | 94 | 306 | 227 | 1,5 | |
| НК-100-1,2-1 У | 99 | 120 | 370 | 290 | 1,6 | |
| НК-100-1,6-1 У | 99 | 120 | 370 | 290 | 1,6 | |
| НК-100-1,8-1 У | 99 | 120 | 454 | 374 | 1,8 | |
Технические характеристики нагревателя канального электрического НК...У
| Тип | Мин. расход воздуха, м3/ч | Потребляемый ток, А | Напряжение питания, В | Мощность, кВт | Количество ТЭНов, шт. x мощность, кВт | Количество фаз |
| НК 100-0,6-1 У | 60 | 2,6 | 1~230 | 0,6 | 1 х 0,6 | 1 |
| НК 100-0,8-1 У | 80 | 3,5 | 0,8 | 1 х 0,8 | 1 | |
| НК 100-1,2-1 У | 90 | 5,2 | 1,2 | 2 х 0,6 | 1 | |
| НК 100-1,6-1 У | 120 | 7,0 | 1,6 | 2 х 0,8 | 1 | |
| НК 100-1,8-1 У | 130 | 7,8 | 1,8 | 3 х 0,6 | 1 |

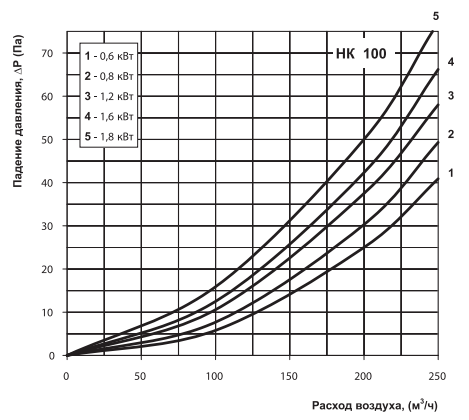

Аэродинамические характеристики нагревателя канального электрического НК...У
Стандартные варианты углов поворота нагревателя канального электрического НК...У
