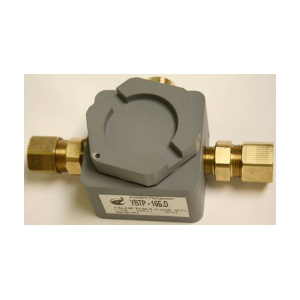

УВТР-10Б.D.R (+30/+120)1.0 Взрывозащищенные датчики-реле температуры

УВТР-10Б.D.R (+30/+120)1.0 конструктивно представляют собой капиллярный регулируемый термостат во взрывонепроницаемой оболочке.

Диапазон регулирования температуры от +30гр.С до +120гр.С (регулировка происходит посредством поворота колеса-рукоятки, расположенного на корпусе термостата)

Принцип работы: размыкает контакты когда температура воздуха в обогреваемом пространстве (помещения, блок-боксы и т.д.) достигла заданного уровня, замыкает контакты когда температура падает до обозначенного значения. Таким образом автоматически поддерживается необходимая температура, что исключает перегрев, автоматизирует процессы, и экономит электроэнергию.

Датчик-реле УВТР-10Б.D.R (+30/+120).1.0 комплектуется одним (двумя ― по согласованию) Взрывобезопасным (Exd) кабельным вводом АВКВ (из латуни) c устройством защиты от выдёргивания брони кабеля питания.

Температура является одним из наиболее распространенных параметров многих технологических процессов различных областей промышленности. Датчики-реле температуры УВТР-10Б.D.R (+30/+120).1.0 - это устройства, которые преобразовывают измеренные величины температуры в другую, более удобную для контроля физическую величину. Принцип действия наиболее применяемых в промышленности датчиков основан на таких явлениях, как тепловое расширение, изменение электрической проводимости вещества и появления контактной термо ― э.д.с. В зависимости от своих особенностей, датчики температуры имеют различные наименования: термометр, датчик-реле температуры, терморегулятор, термостат и др. Наиболее распространенными типами датчиков температуры являются ртутные, манометрические, биметаллические и дилатометрические датчики.

Ток нагрузки для всех моделей УВТР-10Б.D.R стандартно: до 16А (иное подлежит дополнительному согласованию);
Длина капилляра для УВТР-10Б.D.R позиций 1-5 Таблицы №1 составляет 1 метр.
Длина капилляра для УВТР-10Б.D.R позиций 6-8 Таблицы №1 может быть.

Таблица №1 (Общий перечень механических взрывобезопасных регулируемых термостатов)

№ п/п	Наименование оборудования (маркировка взрывозащиты, напряжение, ток)	Длина капилляра, м	Диапазон термо-регулирования,ºС (погрешность терморегулирования,ºС)	Исполнение для нагрева	Исполнение для охлаждения
№ п/п		Длина капилляра, м		Отключение нагревателя при превышении заданной ТºС, Включение нагрева при понижении заданной ТºС)	Включение охладителя при превышении заданной ТºС, отключение при понижении заданной ТºС)
1	УВТР-10Б.D.R (0/+40).1,0 (1ExdIICT5, 220В, 16А)	1,0	от 0 до +40 (±4)	+	+
2	УВТР-10Б.D.R (+30/+90).1,0 (1ExdIICT5, 220В, 16А)	1,0	от +30 до +90 (±5)	+	+
3	УВТР-10Б.D.R (+30/+110).1,0 (1ExdIICT5, 220В, 16А)	1,0	от +30 до +110 (±6)	+	+
4	УВТР-10Б.D.R (+30/+120).1,0 (1ExdIICT5, 220В, 16А)	1,0	от +30 до +120 (±6)	+	+
5	УВТР-10Б.D.R (+50/+300).1,0 (1ExdIICT5, 220В, 16А)	1,0	от +50 до +300 (±9)	+	+
6	УВТР-10Б.D.R (-10/+10).1,0 (1ExdIICT5, 220В, 16А)	1,0	от -10 до +10 (±4)	+	+
7	УВТР-10Б.D.R (-10/+10).1,8 (1ExdIICT5, 220В, 16А)	1,8	от -10 до +10 (±4)	+	+
8	УВТР-10Б.D.R (-10/+10).6,0 (1ExdIICT5, 220В, 16А)	6,0	от -10 до +10 (±4)	+	+

Возможна защита капилляра термостата УВТР-10Б.D.R.LK латунной колбой

Внимание! Применительно только для УВТР-10Б.D.R позиций 1-5 Таблицы №1.

В этом случае номенклатурное обозначение терморегуляторов будет таким: УВТР-10Б.D.R.LK (с латунной колбой).

Маркировка взрывозащиты	IExdllСT5Х
Сертификат соответствия	РОСС RU.ГБ06.В00989
Разрешение на применение	РРС 00-33482
Степень защиты	IP65
Классы взрывоопасных зон	В-1, В-1а, В-1г
Категории взрывоопасных смесей	IIA, IIB, IIC
Температура окружающей среды	-50 +40°С
Номинальное напряжение	220/380V AC
Срок эксплуатации	7 лет
Климатическое исполнение	УХЛ 2.1
Потребляемая мощность	не более 15 Вт
Ток нагрузки	16А
Срок работы	10 лет
Масса	2 кг

Характеристики

Минимальный диапазон измерений	-10.0
Максимальный диапазон измерений	300.0
Длина	120.0 (мм)
Ширина	120.0 (мм)
Высота	50.0 (мм)
Вес	4.0 (кг)
Гарантийный срок	24 (мес)
