Экраны стальные ЭС по серии 5.904-62

Экраны радиатора по серии 5.904-62 предназначены для ограждения приборов отопления.

Экраны устанавливаются между источником тепла и различными легко воспламеняющемися веществами для предохранения их от прямого воздействия теплового потока, предотвращая возможность возгорания либо взрыва.

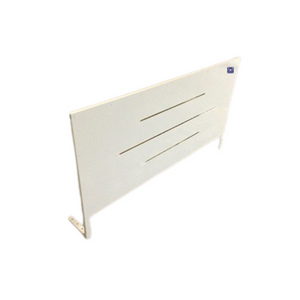

Ограждение отопительных приборов состоит из стального экрана, смонтированного на раме с помощью алюминиевых заклёпок.

Экран представляет собой металлический лист толщиной 1 мм с обработанными краями. Рама изготавливается из профильной трубы с использованием сварки.

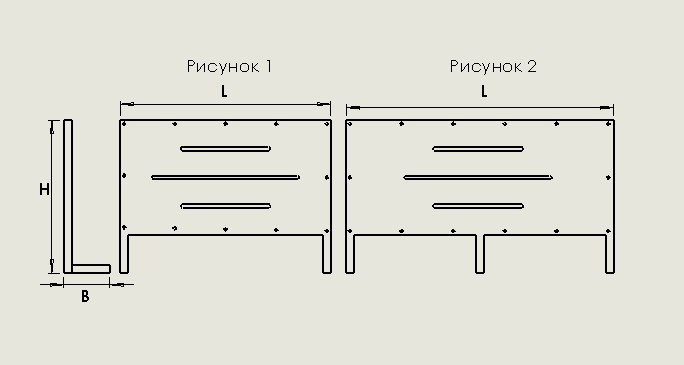

В зависимости от размера стального экрана ЭС он может иметь от двух до трех опорных частей. Экраны ЭС-900, ЭС-1100, ЭС-1200 и ЭС-1400 имеют две опорные части. На экранах ЭС-1800, ЭС-2200, ЭС-2400 и ЭС-2800 — по три.

Длина опорной части увеличивается при увеличении длины ограждения. Лист экрана крепится к раме . В отверстия на срезах профильной трубы вставляются пластиковые заглушки.

В стандартном исполнении стальной экран окрашивается порошковой краской в серый цвет (RAL 7040). Размеры стандартных стальных экранов по длине — от 900 до 2800 мм.

Производитель по своему усмотрению вправе менять визуальную часть, не нарушая конструктивных особенностей, согласно кд.

Технические характеристики экранов стальных ЭС по серии 5.904-62
