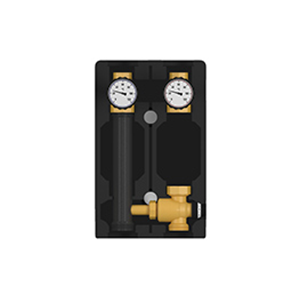

Группа насосная с термостатическим клапаном Royal Thermo RTE 54.103

Насосные группы RTE 54.103 с поддержанием фиксированной температуры предназначены для циркуляции теплоносителя, поступающего из нагревателя, и одновременного поддержания устанавливаемой температуры линии подачи.

Регулирование температуры осуществляется автоматическим подмесом теплоносителя из обратной линии. Управление осуществляется с помощью термостатического клапана.

Группы с фиксированной температурой на подаче предназначены для использования в контурах, в которых требуется автоматическое поддержание температуры подающей линии, таких как – радиаторное отопление, теплые полы и др.

Насосные группы RTE 54.103 поставляются в собранном виде, в изоляции.

Принцип действия

Насосная группа с термостатическим смесительным клапаном представляет собой готовый комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, c возможностью дополнительной регулировки температуры жидкости, путём подмеса теплоносителя из обратной линии. Комплект рассчитан на работу при максимальном давлении 10 бар и температуре теплоносителя 110 °С. Подключение к контуру нагревателя (котла), 1 ½” наружная резьба, находится снизу. Подключение к контуру потребителя ,1” внутренняя резьба, располагается сверху.

Технические характеристики

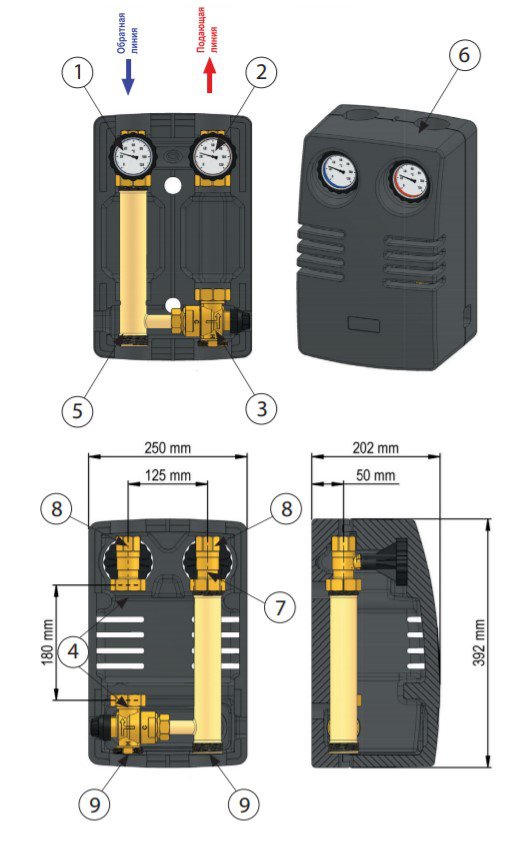

Конструкция

1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ;
2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ;
3. Термостатический смесительный клапан;
4. Накидные гайки для подключения насоса 1 ½” НГ;
5. Патрубок обратной линии;
6. Блочная ЕРР теплоизоляция;
7. Обратный клапан;
8. Подключение к контуру потребителя 1” ВР
9. Подключение к контуру нагревателя (котла) 1 1/2” НР

Монтаж

• Группы могут устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной фирмой. Перед запуском должна проводиться опрессовка – проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 50%;
• Монтаж может осуществляться как отдельно, с помощью крепежной скобы к стене (опция), так и на распределительной гребенке;

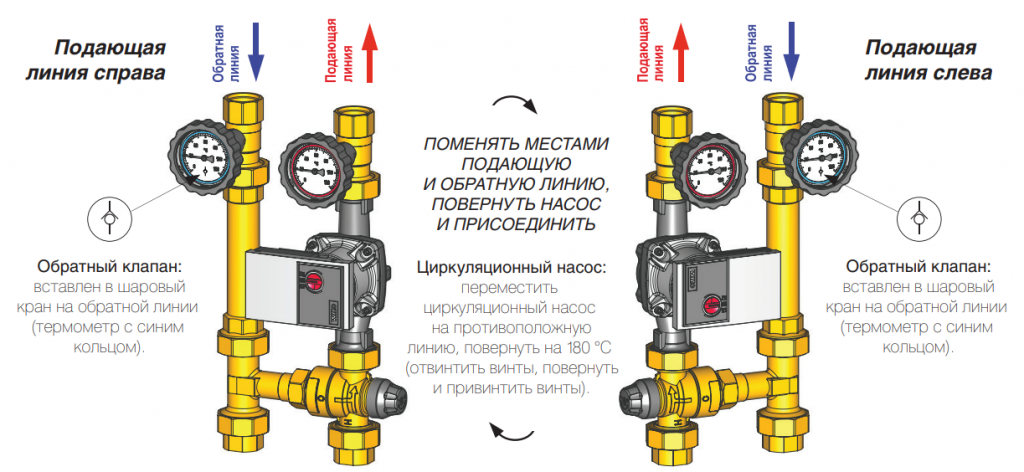

• При монтаже насосных групп на распределительный коллектор необходимо обратить внимание на положение линии подачи коллектора и в случае необходимости переустановить линии подачи/ обратки насосной группы, следуя приведенной ниже инструкции. Если в совокупности с насосной группой используется гидравлический разделитель, смотрите схему подключения в документации по гидравлическим стрелкам;
• Все действия по обслуживанию и монтажу должны проводиться квалифицированным персоналом;
• Регулярно производите техническое обслуживание оборудования для обеспечения его нормальной работы, рекомендуется не менее 1 раз в год совместно с сервисным обслуживанием котельного оборудования;
• При возможности замерзания необходимо обеспечить группу защитой от замерзания или полностью слить воду из контура.

Термостатический смесительный клапан может быть снят для последующего обслуживания.

Необходимо ослабить три накидные гайки и отсоединить гайку на рециркуляции. Затем вынуть прокладку и повернуть корпус смесительного клапана для свободного доступа к картриджу. Открутить патрубок с шестиугольником 42 мм (внутри клапана) с помощью соответствующего ключа.

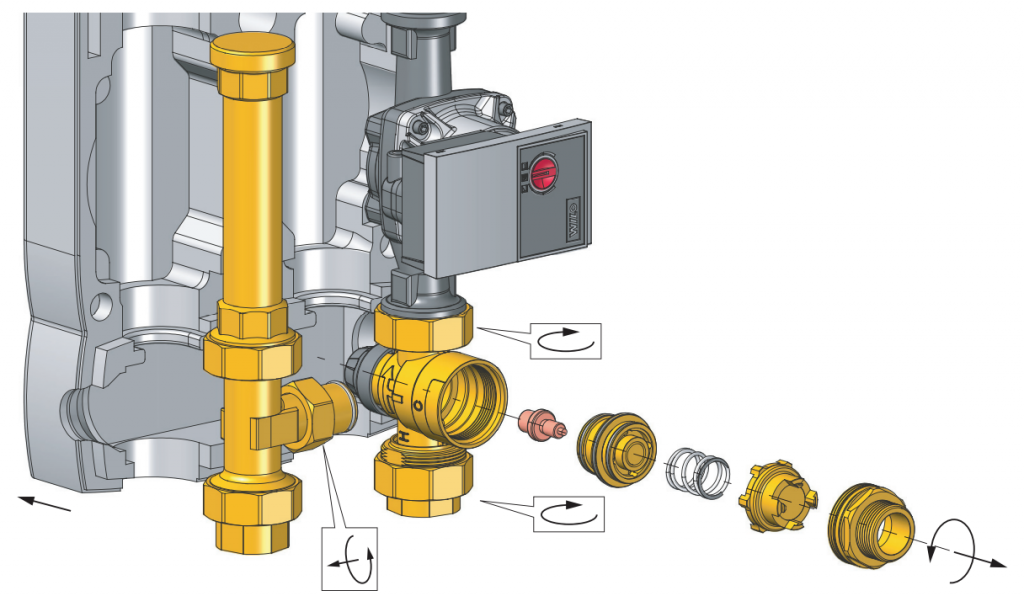

Вынуть комплектующие клапана, очистить, промазать и смонтировать согласно последовательности, показанной на рисунке. Соединить патрубок и зафиксировать усилием 40 Nm. Установить клапан на его место, заменить прокладки при необходимости. Зафиксировать три накидных гайки.
