Группа смесительная Royal Thermo RTE 54.102

Насосные группы со смесителем RTE 54.102 предназначены для подачи теплоносителя, поступающего из нагревателя, на контур.

Подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой подающего теплоносителя.

Группы с трёхходовым смесителем предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как – радиаторное отопление, теплые полы и др.

Насосные группы RTE 54.102 поставляются в собранном виде, в изоляции.

Принцип действия

Насосная группа со смесителем представляет собой готовый комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, c возможностью дополнительной регулировки температуры жидкости, путём подмеса теплоносителя из обратной линии. Комплект рассчитан на работу при максимальном давлении 10 бар и температуре теплоносителя 110 °С. Подключение к контуру нагревателя(котла), 1 ½” наружная резьба, находится снизу. Подключение к контуру потребителя , 1” внутренняя резьба, располагается сверху.

Технические характеристики

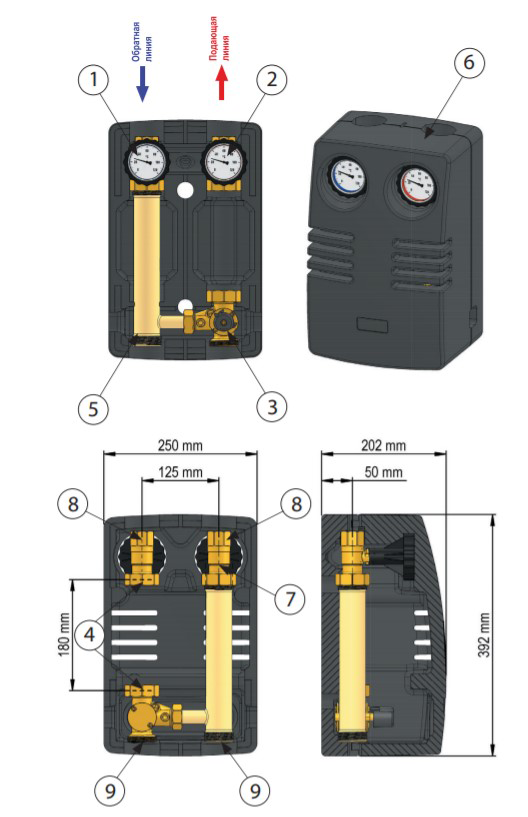

Конструкция

1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ;
2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ;
3. Трехходовой смесительный клапан с подключаемым байпасом;
4. Накидные гайки для подключения насоса 1 ½” НГ;
5. Патрубок обратной линии;
6. Блочная ЕРР теплоизоляция;
7. Обратный клапан;
8. Подключение к контуру потребителя 1” ВР
9. Подключение к контуру нагревателя (котла) 1 ½” НР

Монтаж

• Группы могут устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной фирмой. Перед запуском должна проводиться опрессовка – проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 50%;
• Монтаж может осуществляться как отдельно, с помощью крепежной скобы к стене (опция), так и на распределительной гребенке;

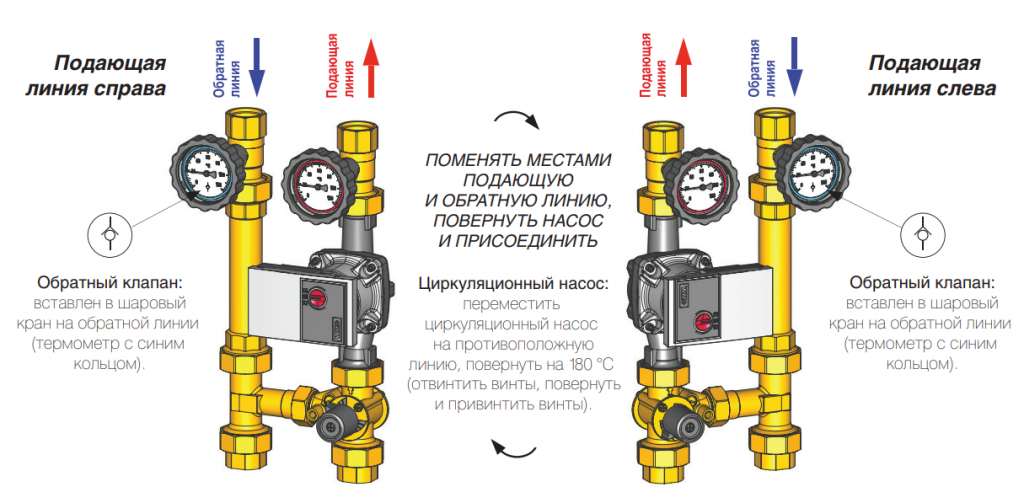

• При монтаже насосных групп на распределительный коллектор необходимо обратить внимание на положение линии подачи коллектора и в случае необходимости переустановить линии подачи/ обратки насосной группы, следуя приведенной ниже инструкции. Если в совокупности с насосной группой используется гидравлический разделитель, смотрите схему подключения в документации по гидравлическим стрелкам;
• Все действия по обслуживанию и монтажу должны проводиться квалифицированным персоналом;
• Регулярно производите техническое обслуживание оборудования для обеспечения его нормальной работы, рекомендуется не менее 1 раз в год совместно с сервисным обслуживанием котельного оборудования;
• При возможности замерзания необходимо обеспечить группу защитой от замерзания или полностью слить воду из контура.

Указания для подсоединения сервопривода и для перестановки трехходового смесительного клапана

Монтаж сервопривода.

Повернуть регулировочную ручку клапана, до позиции 45°, как показано на рисунках ниже, снять ее (не изменив положения оси регулирования) и смонтировать сервопривод с помощью соединительного комплекта.

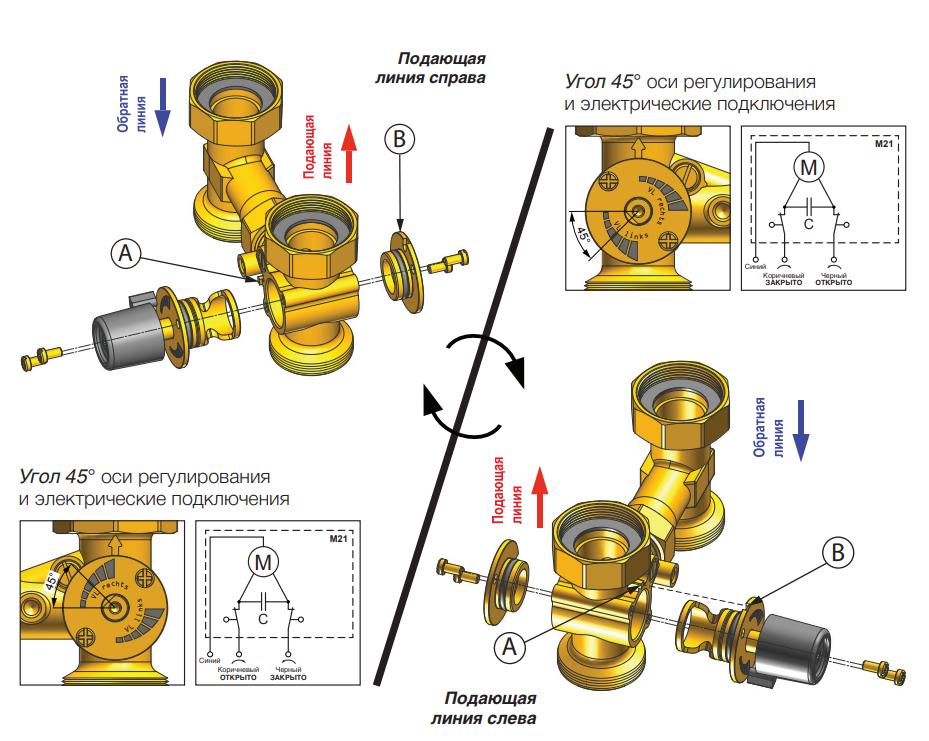

Перенос смесительного клапана с правой подающей линии на левую.

Следовать инструкциям:

1. Отвинтить винты фиксации регулировочной ручки клапана и задней заглушки, вынуть компоненты (как показано на рисунке).
2. Собрать из комплектующих клапан и заднюю заглушку, при позиционировании клапана с левой стороны, как показано на рисунке, соблюдая совпадения контуров корпуса (А) и клапана (B).
3. Расположить указатель регулировочной ручки на шкале «VL links» при подающей линии слева или на шкале «VL rechts» при подающей линии справа.

Регулирование подключаемого клапана байпас

Группы RTE 54.102 поставляются с трехходовым смесительным клапаном с подключаемым байпасом для рециркуляции, в полностью открытом положении. Для регулирования количества рециркуляции с помощью подключаемого клапана байпас, необходимо производить регулировку с помощью регулировочного винта (допускается регулирование как по часовой, так и против часовой стрелки).

Действовать согласно указаниям:

1. Ослабить винты фиксации регулировочной ручки клапана для разблокировки регулировочной оси подключаемого клапана байпас – см. стрелки-указатели на рисунке справа;
2. Установить в нужное положение регулировочную ось.

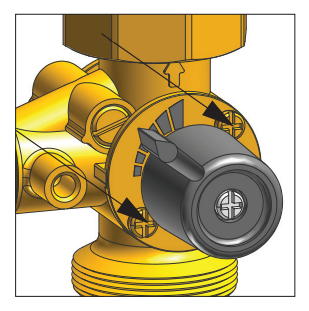

Стрелки указывают на винты блокировки указателя вращательной головки и оси регулирования.

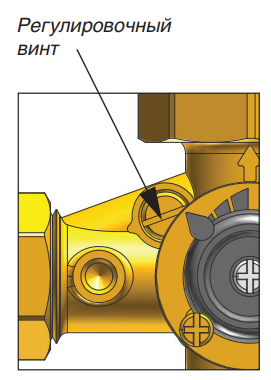

В данном положении подключаемый клапан байпас находится в полностью открытом положении и обеспечивает максимальную рециркуляцию. Положение регулирующего винта находится на одной линии с указателем исходного положения.

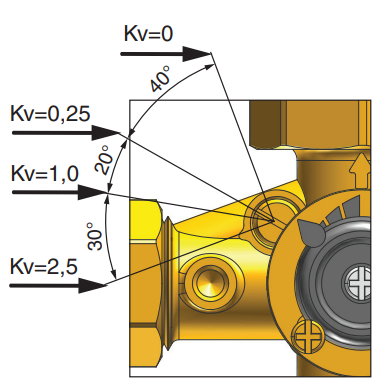

Подключаемый клапан байпас находится в среднем положении и обеспечивает частичную рециркуляцию.

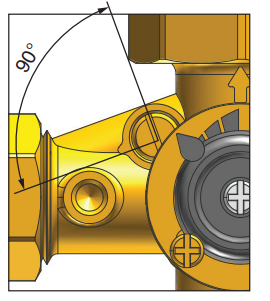

Подключаемый клапан байпас находится в полностью закрытом положении, рециркуляции нет. Регулирующий винт находится под углом 90° по отношению к указателю исходного положения.
