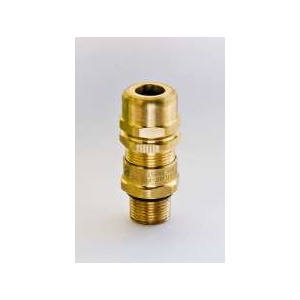

Кабельный ввод АВКВ.3
Кабельный ввод используется со всеми типами небронированного кабеля и кабеля с сетчатой оплеткой (в случае, когда уплотнение осуществляется по внешней оболочке кабеля, а металлическая оплетка заземляется внутри оборудования). Обеспечивает взрывозащищенное уплотнение внешней оболочки кабеля и одновременную защиту от воздействия окружающей среды.
Шифр исполнения кабельного ввода формируется в соответствии со схемой:
АВКВ.Х1.Х2.Х3.Х4, где
- Х1 - модификация ввода по применению
- Х2 - материал и номинальный размер ввода через точку (например Л.18)
- Х3 - тип и размер резьбы
- Х4 - предельные размеры вводимого кабеля
Материал: Л - латунь, ЛН - латунь с покрытием, НС - нержавеющая сталь, С - сталь
Таблица выбора кабельных вводов
|
Модификация кабельного ввода |
Номинальный размер ввода |
Тип и размер резьбы "C" |
Диаметр кабеля "А" |
Размер под ключ "S" |
Выступ "F" |
Диаметр внешней оболочки кабеля "B" |
||||
| Метрическая | Трубная цилиндр. | Трубная коническая | min | max | min | max | ||||
| АВКВ.3.СП | 20 | М20 | 1/2" | 3/4" | 7 | 14 | 27 | 25 | 7 | 14 |
| 25 | M25 | 3/4" | 1" | 12 | 20 | 36 | 33 | 12 | 20 | |
Например: АВКВ.3.Л.20.М20.7-14
* типовой размер. Вводы могут быть изготовлены по индивидуальным спецификациям заказчика.
м спецификациям заказчика.
| Маркировка взрывозащиты | ExeIIU |
| Сертификат соответствия | РОСС RU.ГБ06.B00872 |
| Разрешение на применение | РРС 00-042573 |
| Степень защиты | IP66 |
| Классы взрывоопасных зон | В-1а, В-1г |
| Категории взрывоопасных смесей | IIA, IIB, IIC |
| Температура окружающей среды | -60 +130 °C |
| Срок эксплуатации | 20 лет |
| Климатическое исполнение | УХЛ 1 |
