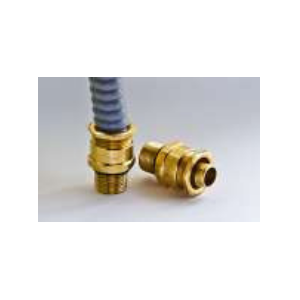

Кабельный ввод АВКВ.6
Кабельный ввод АВКВ.6 используется со всеми типами небронированного кабеля, проложенного в гибком металлорукаве. Этот кабельный ввод обеспечивает взрывозащищенное уплотнение внешней оболочки кабеля и надежное закрепление металлорукава.
Шифр исполнения кабельного ввода формируется в соответствии со схемой:
АВКВ.Х1.Х2.Х3.Х4, где
- Х1 - модификация ввода по применению
- Х2 - материал и номинальный размер ввода через точку (например Л.18)
- Х3 - тип и размер резьбы
- Х4 - предельные размеры вводимого кабеля
Материал: Л - латунь, ЛН - латунь с покрытием, НС - нержавеющая сталь, С - сталь
Таблица выбора кабельных вводов
| Модификация кабельного ввода | Номинальный размер | Тип и размер резьбы "C" | Диаметр кабеля "А" | Размер под ключ "S" | Выступ "F" | Диаметр металлорукова "B" | |||
| Метрическая | Трубная цилиндр. | Трубная коническая | min | max | |||||
| АВКВ.6. | 20 | М20 | 1/2" | 3/4" | 7 | 14 | 27 | 25 | 20 |
| 25 | М25 | 3/4" | 1" | 12 | 20 | 36 | 33 | 25 | |
| 32 | М32 | 17 | 26 | 32 | |||||
* типовой размер. Вводы могут быть изготовлены по индивидуальным спецификациям заказчика.
Например, взрывозащищённый кабельный ввод АВКВ может быть исполнен с удлинённой резьбовой частью (до 45 мм):
tr>
| Маркировка взрывозащиты | ExeIIU |
| Сертификат соответствия | ТС RU C - RU.ГБ.06.В.00104 |
| Срок действия сертификата | по 20.10.2018г. |
| Степень защиты | IP66 |
| Классы взрывоопасных зон | В-1а, В-1г |
| Категории взрывоопасных смесей | IIA, IIB, IIC |
| Температура окружающей среды | -60 +130 °C |
| Срок эксплуатации | 20 лет |
| Климатическое исполнение | УХЛ 1 |
