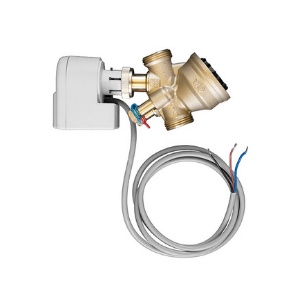

Комплект клапанов регулирования Frico VLSP20
Frico VLSP20 - 2-х ходовой балансировочно-регулирующий клапан постоянного расхода с приводом on/off, запорный и байпасный клапана.
Типоразмер - DN20.
Напряжение (вентилятор) - 230В.

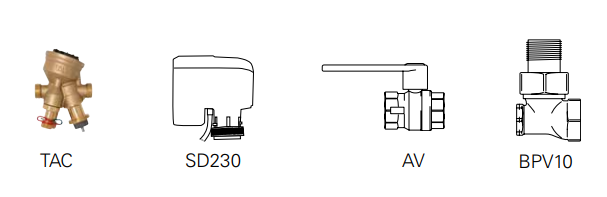

Комплект состоит из:
- TAC - балансировочо-регулирующий клапан постоянного расхода;
- SD230 - привод клапана on/off 230В;
- AV - запорный клапан;
- BPV10 - клапан байпаса.
Запорный клапан шарового типа (AV) предназначен для подключения или отключения от магистрали подачи теплоносителя, например для ремонта.
Регулирующе-балансировочный клапан (ТАС) может использоваться для тонкой настройки или полного перекрытия расхода теплоносителя вручную. Работа клапана TAC не зависит от имеющегося перепада давления, что способствует стабильному и точному регулированию (обеспечивает постоянный уровень расхода теплоносителя даже при возможных колебаниях давления во внешней системе). Необходимый уровень расхода выставляется с помощью серой шкалы настройки.
Если клапан (TAC) закрыт, частичный расход теплоносителя идет через клапан байпаса. Такая схема работы с одной стороны обеспечивает готовность к теплосъему при включении завесы, а с другой гарантирует теплообменник от замерзания.
Привод (SD230) управляет клапаном в режиме on/off. В обесточенном положении клапан открыт. Имеются 4 типоразмера клапанов DN15 (1/2”), DN20 (3/4”), DN25 (1”) и DN32 (1 1/4”). Клапан байпаса DN10 (3/8").
Для работы клапана необходимо использование системы SIRe Базовая или SIRe Подвинутая или подходящего термостата.
2-х ходовой балансировочно-регулирующий клапан постоянного расхода TAC (TA Compact-P)
Материал
- Корпус клапана: AMETAL;
- Вставка клапана: AMETAL;
- Конус клапана: Нержавеющая сталь;
- Шток: Нержавеющая сталь;
- Уплотнение штока: Кольцевое уплотнение из каучука EPDM;
- Вставка блока Δp: PPS;
- Мембрана: EPDM и HNBR;
- Пружина: Нержавеющая сталь;
- Уплотнение О-образное: EPDM.
AMETAL - безцинковый прочный сплав.
Диапазон расхода
- DN 15 LF: 44-245 л/ч;
- DN 15 NF:88-470 л/ч;
- DN 20: 210-1150 л/ч;
- DN 25: 370-2150 л/ч;
- DN 32: 800 - 3700 л/ч.
Перепад давления (DpV)
- Макс. перепад давления (ΔpVмакс): 400 кПа = 4 бар;
- Мин. перепад давления (ΔpVмин): DN 10-20: 15 кПа = 0,15 бар; DN 25-32: 23 кПа = 0,23 бар.
Функции
- Регулирование;
- Предварительная настройка (макс. расход);
- Регулирование перепада давления;
- Измерение (ΔH, T, q);
- Закрытие (для отключения системы на период обслуживания – смотрите также Класс герметичности).

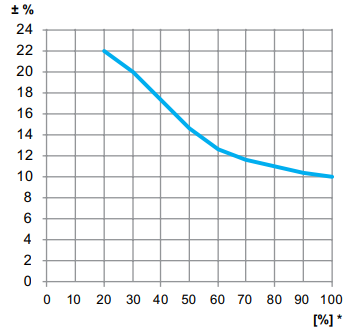

Аэродинамические характеристики клапана TAC (TA Compact-P)
Настройка
| Модель | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| DN15LF | 44 | 71 | 97 | 123 | 148 | 170 | 190 | 210 | 227 | 245 |
| DN15 | 88 | 150 | 200 | 248 | 295 | 340 | 380 | 420 | 450 | 470 |
| DN20 | 210 | 335 | 460 | 575 | 680 | 780 | 890 | 990 | 1080 | 1150 |
| DN25 | 370 | 610 | 830 | 1050 | 1270 | 1490 | 1720 | 1870 | 2050 | 2150 |
| DN32 | 800 | 1220 | 1620 | 2060 | 2450 | 2790 | 3080 | 3350 | 3550 | 3700 |
Габаритные размеры клапана TAC (TA Compact-P)
Технические характеристики клапана TAC (TA Compact-P)
| Модель | DN | Диапазон расходов | D | Da-1 | L | H1 | H2 | B | Вес |
| TAC15LF | 15 | Низкий | G3/4 | M30x1,5 | 74 | 55 | 55 | 54 | 0,54 |
| TAC15NF | 15 | Нормальный | G3/4 | M30x1,5 | 74 | 55 | 55 | 54 | 0,54 |
| TAC20 | 20 | Нормальный | G1 | M30x1,5 | 85 | 64 | 55 | 64 | 0,69 |
| TAC25 | 25 | Нормальный | G1 1/4 | M30x1,5 | 93 | 64 | 61 | 64 | 0,79 |
| TAC32 | 32 | Нормальный | G1 1/2 | M30x1,5 | 112 | 78 | 61 | 78 | 1,5 |
Запорный клапан (AV15/20/25/32)
Запорный клапан шарового типа предназначен для открытия /закрытия подачи теплоносителя к потребителям. Не используется для тонкой регулировки расхода. Рабочие положения: открыт/ закрыт. Как правило, используется только для возможности отключения от магистрали в случае ремонта, обслуживания и т.п.
Габаритные размеры запорного клапана (AV15/20/25/32)
Технические характеристики запорного клапана (AV15/20/25/32)
| Модель | DN, мм | A, мм | B, мм | C, мм | D, мм | Вес, кг |
| AV15 | 15 | 119 | 57 | 25 | 57 | 0,2 |
| AV20 | 20 | 130 | 57 | 32 | 70 | 0,3 |
| AV25 | 25 | 140 | 62 | 42 | 85 | 0,3 |
| AV32 | 32 | 178 | 81 | 57 | 104 | 0,5 |
Клапан байпаса (BPV10)

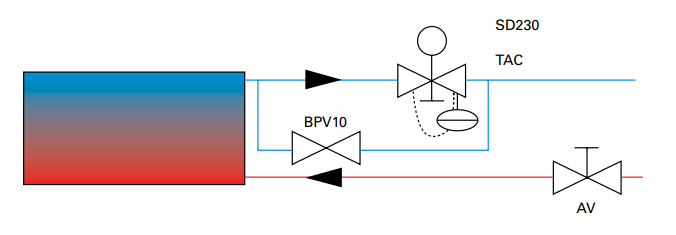

Клапан байпаса предназначен для регулирования подачи ограниченного расхода теплоносителя (см. схему) независимо от положения основного клапана.
Ограниченная подача теплоносителя через линию байпаса при закрытом основном клапане с одной стороны обеспечивает готовность теплообменника к работе, а с другой является защитой от замерзания трубной системы в условиях отрицательных температур.
Клапан имеет размер DN10 (3/8"). При монтаже затвор внутри клапана должен быть полностью закрыт, после чего его следует приоткрыть на один или несколько оборотов в зависимости от необходимого уровня расхода.
Технические характеристики клапана байпаса (BPV10)
| Модель | Габариты, мм | Вес, кг |
| BPV10 | 63x45x28 | 0,17 |
Привод клапана (SD230)

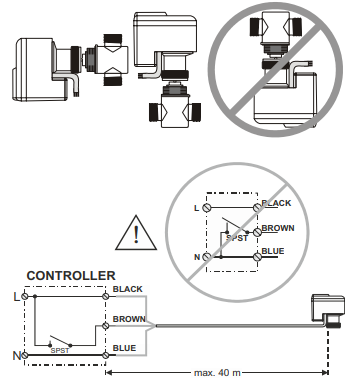

Электропривод в сборе с клапаном используется для регулирования расхода теплоносителя. В обесточенном положении клапан открыт. Крепится на уже установленный клапан в любом удобном положении. Команды на открытие /закрытие получает от системы управления SIRe или термостата.
Технические характеристики привода (SD230)
| Модель | Габариты, мм | Вес, кг |
| SD230 | 81x88x56 | 0,2 |
| Назначение | On/Off-регулирование, линейное перемещение |
| Напряжение питания | 230В, 50-60 Гц |
| Потребление энергии | Не более 1,5 ВА при включении и не более 0,5 ВА в конечном положении |
| Усилие перемещения | 100 N |
| Длина перемещения | 6,5 мм |
| Продолжительность открытия "On" | Номинал 3 сек |
| Продолжительность закрытия "Off" | Номинал 12 сек |
| Класс защиты | IP54 |
| Резьба соединения | M30x1,5 |
| Длина кабеля | 1,5 м |
| Класс изоляции | II |
| Температура окружающей среды | 0-60 °C |
