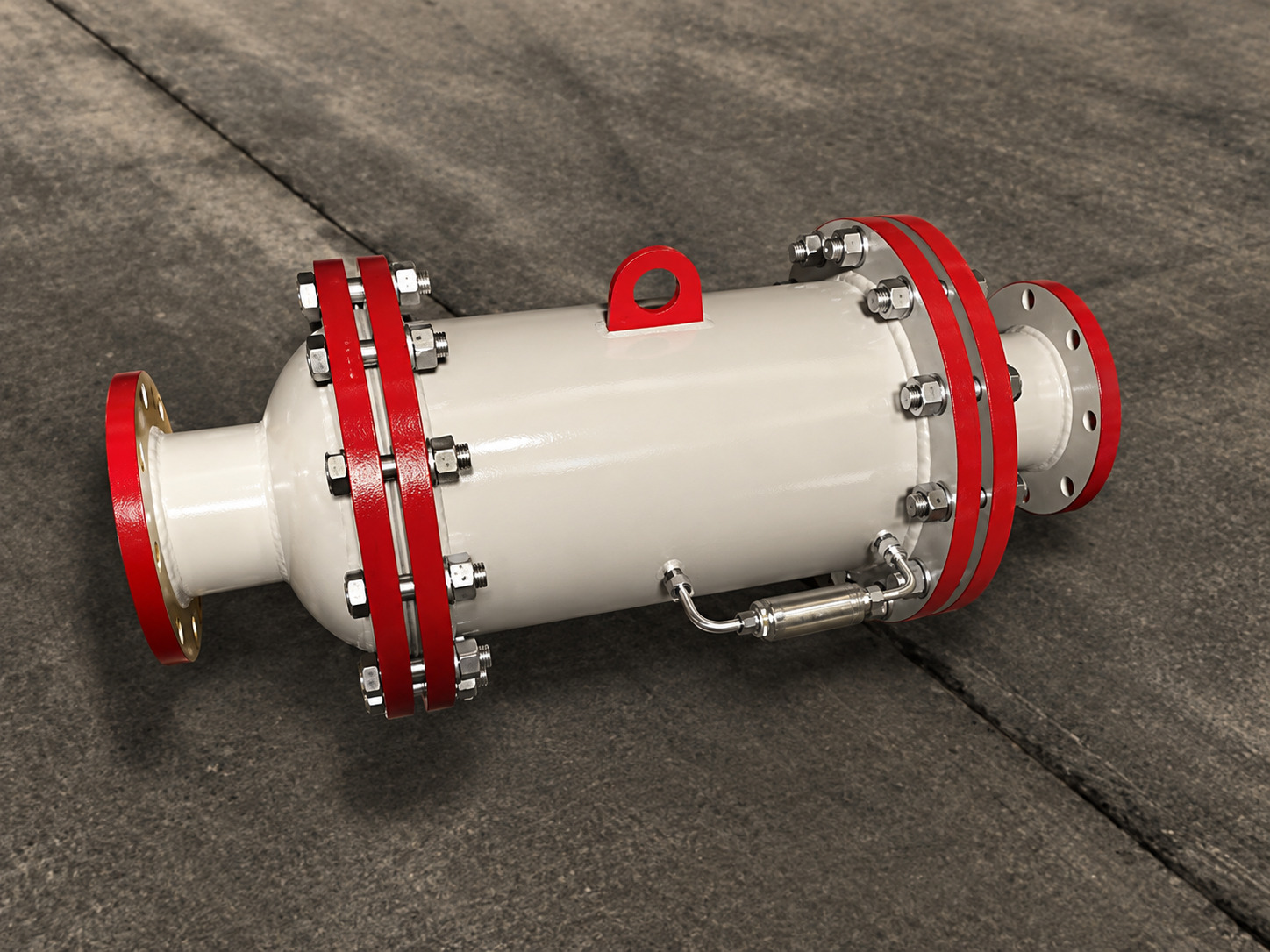

Фильтры газовые ФГМ
Газовые фильтры ФГМ используются для очистки неагрессивных газовых сред и воздуха от различного вида примесей и влаги. Такие фильтровые установки ставятся в специальных пунктах и установках в закрытом или в открытом пространстве. Газовые фильтры увеличивают эксплуатационный срок некоторых видов техники (предохранители, измерительные приборы, газовые счетчики, регулятор давления и т.д.) Свой функционал фильтр сохраняет при низкой температуре до -40 градусов.
При изготовлении таких фильтров применяется особый материал, который по своему химическому составу инертный к газу. Он обеспечивает нужную степень очистки и не разрушается под действием рабочей обстановки, при этом сохраняет свои технические характеристики при низких температурах.
В самом корпусе ФГМ устанавливается специальная деталь — картридж, который изготавливается из волокнисто-пористого полиэтилена высокого давления. Он характеризуется стойкостью к влаге, регенерации, применяется для утилизации и переработке. При проходе газа через картридж все примеси, которые в нем содержатся, осаждаются на фильтре. Очистка вещества равна около 99,8%. Данные фильтры используются только для промышленных целей. Фильтры ФГМ в домашних условиях не используются.
| Параметры изделия | ФГМ 150 | ФГМ 200 | ФГМ 300 | ФГМ 400 | |
|---|---|---|---|---|---|
|
Рабочая среда |
природный газ по ГОСТ 5542-87 |
||||
|
Температура окружающей среды, 0С |
от -40 до +40 |
||||
|
Диаметр условного прохода, мм |
150 |
200 |
300 |
400 |
|
|
Максимальное рабочее давление, МПа |
1,2 |
||||
|
Максимальная пропускная способность, м3/час |
35000 |
45000 |
100000 |
190000 |
|
|
Тип фильтрующего элемента |
пропитанные маслом полиэфирные волокна,
волокнисто-пористый полиэтилен |
||||
|
Допустимый перепад давления на фильтрующем элементе, кПа |
10 |
||||
|
Степень фильтрации частиц размером не более 0,02 мм, % |
99 |
||||
|
Габаритные размеры, мм |
— длина L |
1000 |
1400 |
1800 |
|
|
— ширина B |
460 |
580 |
840 |
||
|
— высота H |
600 |
700 |
980 |
||
|
Тип присоединения |
фланцевое по ГОСТ 12820-80 |
||||
|
Присоединительные размеры, мм |
— D1 |
240 |
295 |
520 |
640 |
|
— n |
8 |
12 |
16 |
20 |
|
|
— d |
22 |
26 |
30 |
36 |
|
|
— H1 |
340 |
400 |
520 |
640 |
|
|
Масса, кг, не более |
165 |
170 |
250 |
435 |
|
|
Средний срок службы, лет, не менее |
10 |
||||
