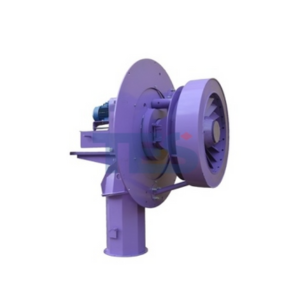

Газомазутные горелки РГМГ-10; РГМГ-20; РГМГ-30
Газомазутные горелки моделей РГМГ-10, РГМГ-20 и РГМГ-30 были разработаны на основе ротационных форсунок и предназначены для раздельного сжигания мазута и газа в водогрейных котлах типа КВ-ГМ с производительностью до 116 МВт.
В зависимости от модели котлов, горелки выпускаются в следующих типоразмерах: РГМГ-10 (11,6 МВт), РГМГ-20 (23,2 МВт) и РГМГ-30 (34,8 МВт), соответствующих котлам КВ-ГМ-10, КВ-ГМ-20 и КВ-ГМ-30 (по одной горелке на котел).
Котел КВГМ-50 оснащается парой горелок РГМГ-20, а котел КВГМ-100 — тремя горелками РГМГ-30.
Технические характеристики РГМГ-10, РГМГ-20 и РГМГ-30
| Наименование параметра | Горелка РГМГ-10 с форсункой ФМР-1300 | Горелка РГМГ-20 с форсункой ФМР-2500 | Горелка РГМГ-30 с форсункой ФМР-3800 |
| Номинальная мощность горелки, МВт | 12,9 | 25,9/31,6* | 38,9 |
| Расход топлива; а) мазут , кг/ч б)природный газ , м3/ч | 1205 1265 | 2360/2950* 2560/3266* | 3540 3925 |
| Вязкость мазута, мм2/с, не более | 6 | 6 | 6 |
| Давление мазута перед форсункой, кПа | 27,4 | 156,8/240* | 197 |
| Аэродинамическое сопротивление горелки по первичному воздуху, кПа | 6,83 | 7,16 | 8,83 |
| Давление природного газа перед горелкой, кПа | 18,62 | 33,32/58,00* | 40,0 |
| Аэродинамическое сопротивление горелки по вторичному воздуху, кПа | 0,98 | 1,47/2,2* | 2,0 |
| Температура воздуха, °С | 10-50 | 10-50 | 10-50 |
| Марка электродвигателя форсунки** | 4АМ80А2УЗ | 4АМ80В2УЗ | 4АМ90L2УЗ |
| Мощность электродвигателя, кВт | 1,5 | 2,2 | 3,0 |
| Напряжение питания электродвигателя, Вольт | 380 | 380 | 380 |
| Число оборотов ротора форсунки, не менее об/мин | 4000 | 4000 | 4000 |
| Коэффициент рабочего регулирования не менее | 5 | 5 | 5 |
| Масса горелки кг, не более | 496 | 635 | 788 |
| Габаритные размеры Д/Ш/В, мм | 1290/431/1502 | 1446/553/1754 | 1446/553/1826 |
