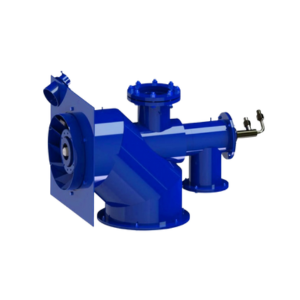

Горелки газомазутные ГМГ-М и ГМГ-МС

Заказать
Заказать

Газомазутные горелки моделей ГМГ-1,5м/мс, ГМГ-2м/мс, ГМГ-4м/мс и ГМГ-5м/мс предназначены для раздельного сжигания жидкого и газообразного топлива в топках котлов типа ДКВР, а также в других паровых и водогрейных котлах соответствующей мощности.

Индекс «С» указывает на возможность работы горелки на газе среднего давления. Горелки также подходят для использования с легкими сортами жидкого топлива.

Если теплотворная способность газа отличается от Q = 35 400 кДж/м³, требуется перерасчет и изменение конструкции газораспределительных насадок для корректной работы горелки.

Рабочие характеристики горелки при использовании газа будут зависеть от теплоты сгорания Q и плотности газа при заданной рабочей температуре.

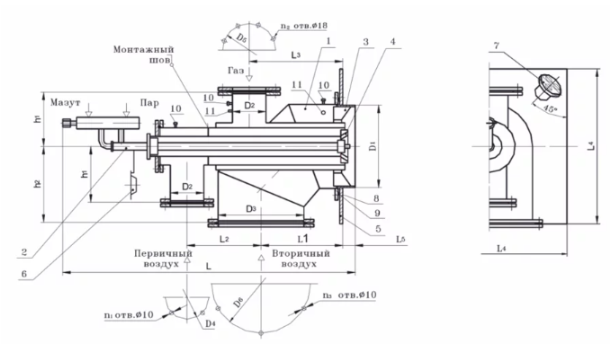

Габаритные размеры и конструкция ГМГ-М и ГМГ-МС

  1. Газовоздушная часть;
  2. Форсунка паромеханическая;
  3. Лопаточный завихритель вторичного воздуха;
  4. Лопаточный завихритель первичного воздуха;
  5. Плита монтажная;
  6. Заглушка;
  7. Стакан для установки запальника и фотодатчика (для горелок с правым направлением закрутки воздуха расположен слева);
  8. Шпилька;
  9. Набивка сквозного плетения асбестовая;
  10. Ниппель диаметром 8 мм;
  11. Штуцер М12х1,5.
Тип горелки D1 D2 D3 D4 L L1 L2 L3 L4 L5 h1 h2
ГМГ-1,5м/мс 244 108 276 141 951 264 240 309 500 37 180 250
ГМГ-2м/мс 267 108 276 141 951 264 240 312 500 36 180 250
ГМГ-4м/мс 374 159 375 205 1188 375 318 428 600 52 235 360
ГМГ-5м/мс 374 159 375 205 1188 375 318 428 600 52 235 360

Технические характеристики ГМГ-М и ГМГ-МС

Наименование параметра ГМГ-1,5м, ГМГ-1,5мс ГМГ-2м, ГМГ-2мс ГМГ-4м, ГМГ-4мс ГМГ-5м, ГМГ-5мс
Номинальная тепловая мощность, МВт 1,57+0,16-0,08 2,33+0,23-0,12 4,65+0,47-0,23 5,82+0,58-0,29
Коэффициент рабочего регулирования, не менее 4 5 5 5
Номинальное разрежение в камере горения (топке), Па 20±20
Номинальное давление газа перед горелкой, кПа:
- ГМГ-м
- ГМГ-мс		 3,8±0,76
25±5		 3,6±0,72
20±5		 3,8±0,76
25±5		 3,8±0,76
25±5
Номинальное давление мазута перед горелкой, МПа 1,25±0,25 2±0,4
Номинальное давление распыливающего пара перед горелкой, МПа от 0,1 до 0,15 от 0,1 до 0,2
Номинальный расход газа, м3/ч 160 237 473 592
Номинальный расход мазута, кг/ч 139 207 413 517
Температура газа перед горелкой, 0С от 0 до 30
Кинематическая вязкость мазута перед горелкой, м2/с, не более 16 х 10-6
Температура воздуха перед горелкой, 0С от 0 до 30
Потери полного напора воздуха в горелке при номинальной тепловой мощности, Па, не более 900 1200 1200 1200
Минимальный коэффициент избытка воздуха в диапазоне тепловых мощностей горелки от 100% до 60% номинальной величины при сжигании жидкого топлива, не более 1,2
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности при работе на газе, не более 1,15
Увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования тепловой мощности, не более 0,2
Содержание оксида углерода в сухих продуктах сгорания (при a=1,0) в диапазоне рабочего регулирования, %, не более 0,05
Содержание оксидов азота (NOx) в сухих продуктах сгорания (при a=1,0) при номинальной тепловой мощности, мг/м3, не более: -при сжигании газа -при сжигании мазута 210
300 350 350 350
Потери тепла от химической неполноты сгорания на выходе из камеры горения теплового агрегата в диапазоне рабочего регулирования, %, не более 0,4
Потери тепла от механической неполноты сгорания при сжигании мазута, %, не более: 0,4
Сажевое число по шкале Бахараха в диапазоне рабочего регулирования, не более:
- при сжигании мазута
- при сжигании легкого жидкого топлива		 3 2
Длина факела при номинальной тепловой мощности на мазуте, м, не более 1,6 2,2 2,5 2,3
Угол раскрытия факела (корневой), град от 65 до 75
Масса, кг, не более 70 120
Топливо Природный газ ГОСТ 5542-87
Мазут ГОСТ 10585-99
Дизельное ГОСТ 305-82
