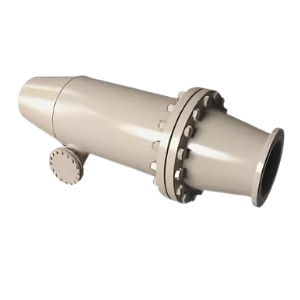

Грязевик горизонтальный ТС-565 серии 5.903-13
Грязевик горизонтальный ТС-565 серии 5.903-13 предназначается для очистки воды в системах отопления или теплоснабжения от взвешенных частиц. Изготавливается по чертежам серии 5.903-13 с номером чертежа ТС 565.00.000.
Принцип действия грязевиков основан на выпадении взвешенных частиц из воды вследствие резкого уменьшения скорости ее движения. При нарастании гидравлического сопротивления в горизонтальном грязевике ТС 565, требуется периодическая очистка шламовой камеры от скопившейся грязи.
Характеристики грязевика ТС-565
- устанавливается на кронштейнах: при теплоснабжении от теплосети – на вводе в здание на прямой и обратной трубах, при теплоснабжении от местных котельных – на обратном трубопроводе перед циркуляционными насосами.
- представляет собой цилиндрический корпус с фланцевым, либо под сварку, соединением трубопровода теплоснабжения, водоснабжения и фильтрацией воды специальной сеткой произведенной из нержавеющей стали 12Х18Н10Т
- происходит выпадание больших и средних взвешенных частиц в осадок. Осадок накапливается на дне грязевика.
Работа грязевика состоит в приеме исходной воды, фильтровании ее от средних, а также больших взвешенных частиц, отводе очищенной воды и периодической чистке нижней части корпуса.
Нормальной работой грязевика считается постепенное повышение гидравлического сопротивления в ГрВ (ГрГ) по показаниям приборов на трассе трубопровода до и после грязевика.

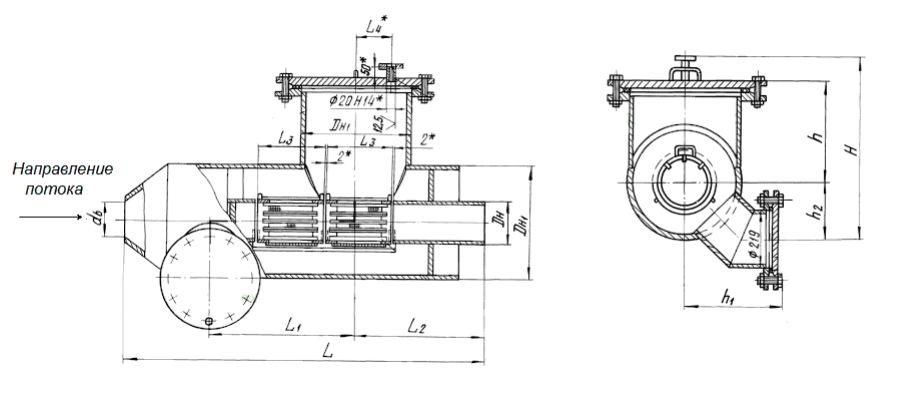

Габаритные размеры грязевика горизонтального ТС-565
Технические характеристики и габаритные размеры грязевика ТС-565
Обозначение |
Условное давление Ру, МПа |
Условный проход Ду, мм |
Dн |
Dн1 |
db |
L |
L1 |
L2 |
L3 |
L4 |
H |
h |
h1 |
h2 |
Масса, кг |
| Грязевик ТС-565.00.000 | 2,5 | 150 | 159 | 426 | 149 | 1 400 | 550 | 495 | 250 | 130 | 585 | 325 | 340 | 200 | 339 |
| Грязевик ТС-565.00.000-01 | 2,5 | 200 | 219 | 426 | 205 | 1 340 | 550 | 495 | 250 | 130 | 585 | 325 | 340 | 200 | 351 |
| Грязевик ТС-565.00.000-02 | 2,5 | 250 | 273 | 426 | 257 | 1 400 | 595 | 510 | 280 | 150 | 625 | 365 | 340 | 200 | 365 |
| Грязевик ТС-565.00.000-03 | 2,5 | 300 | 325 | 478 | 309 | 1 660 | 625 | 540 | 300 | 160 | 677 | 395 | 365 | 222 | 473 |
| Грязевик ТС-565.00.000-04 | 2,5 | 350 | 377 | 530 | 359 | 1 750 | 655 | 585 | 320 | 180 | 729 | 429 | 380 | 240 | 613 |
| Грязевик ТС-565.00.000-05 | 2,5 | 400 | 426 | 630 | 408 | 2 080 | 770 | 675 | 400 | 220 | 828 | 490 | 420 | 278 | 783 |
| Грязевик ТС-565.00.000-06 | 1,6 | 150 | 159 | 426 | 150 | 1 300 | 550 | 395 | 250 | 130 | 583 | 325 | 340 | 200 | 265 |
| Грязевик ТС-565.00.000-07 | 1,6 | 200 | 219 | 426 | 207 | 1 330 | 550 | 485 | 250 | 130 | 583 | 325 | 340 | 200 | 273 |
| Грязевик ТС-565.00.000-08 | 1,6 | 250 | 273 | 426 | 261 | 1 390 | 595 | 500 | 280 | 150 | 623 | 365 | 340 | 200 | 284 |
| Грязевик ТС-565.00.000-09 | 1,6 | 300 | 325 | 478 | 313 | 1 645 | 625 | 530 | 300 | 160 | 675 | 395 | 365 | 222 | 390 |
| Грязевик ТС-565.00.000-10 | 1,6 | 350 | 377 | 530 | 359 | 1 750 | 655 | 585 | 320 | 180 | 728 | 430 | 380 | 240 | 480 |
| Грязевик ТС-565.00.000-11 | 1,6 | 400 | 426 | 630 | 408 | 2 050 | 770 | 655 | 400 | 220 | 826 | 490 | 420 | 278 | 723 |
| Грязевик ТС-565.00.000-12 | 1,0 | 150 | 159 | 426 | 150 | 1 300 | 550 | 395 | 250 | 130 | 583 | 325 | 340 | 200 | 232 |
| Грязевик ТС-565.00.000-13 | 1,0 | 200 | 219 | 426 | 207 | 1 240 | 550 | 395 | 250 | 130 | 583 | 325 | 340 | 200 | 241 |
| Грязевик ТС-565.00.000-14 | 1,0 | 250 | 273 | 426 | 261 | 1 300 | 595 | 410 | 280 | 150 | 623 | 365 | 340 | 200 | 253 |
| Грязевик ТС-565.00.000-15 | 1,0 | 300 | 325 | 478 | 313 | 1 555 | 625 | 430 | 300 | 160 | 675 | 395 | 365 | 222 | 316 |
| Грязевик ТС-565.00.000-16 | 1,0 | 350 | 377 | 530 | 359 | 1 740 | 655 | 565 | 320 | 180 | 728 | 430 | 380 | 240 | 377 |
| Грязевик ТС-565.00.000-17 | 1,0 | 400 | 426 | 630 | 408 | 2 060 | 770 | 645 | 400 | 220 | 826 | 490 | 420 | 278 | 520 |
