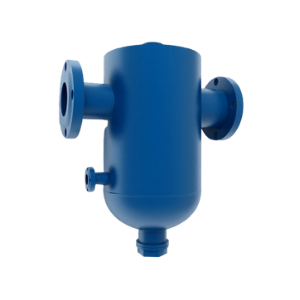

Грязевик тепловых пунктов ТС-569 (ГТП)

Грязевик тепловых пунктов ТС-569 (ГТП или абонентский) используется в системах отопления, холодного и горячего водоснабжения в качестве предварительного фильтра грубой очистки среды от механических примесей. Изготавливается по чертежам серии 5.903-13 выпуск 5 с номером чертежа ТС 569.00.000.

Грязевик ТС-569 относится к вертикальным грязевикам (монтируются на трубопроводе таким образом, чтобы корпус грязевика располагался вертикально).

Принцип работы грязевика ТС-569

Изделие представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом. В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают. При увеличении гидравлического сопротивления в фильтре-грязевике ТС 569 тепловых пунктов, требуется периодическая очистка шламовой камеры от скопившейся грязи.

Очистку фильтрующей кассеты от налипших и застрявших в ней частиц производят следующим образом: снимают фланцевую катушку или (при ее отсутствии) грязевик с трубопровода, извлекают фильтрующий элемент, струей воды смывают с сетки все частицы, собирают грязевик в обратном порядке.

Характеристики грязевиков ТС-569

Основное отличие грязевика этой серии состоит в том, что диаметр патрубка выхода на один типоразмер больше патрубка входа воды. Это обусловлено наличием сетчатой вставки, размещаемой со стороны выхода воды из грязевика ТС-569. По заказу, возможно изготовление грязевиков ТС-569 с равными диаметрами входа и выхода (равнопроходных).

• имеет фланцевое присоединение к трубопроводу по ГОСТ 12820-80
• диаметр входа на один типоразмер больше диаметра выхода
• может комлектоваться ответными фланцами
• может быть изготовлен под сварное соединение с трубопроводом.

Констукция грязевика ТС-569

• цилиндрический корпус из углеродистой стали;
• нижнее эллиптическое днище с муфтовым штуцером Ду-32 и заглушкой в виде пробки;
• верхнее плоское днище с муфтовым штуцером Ду-15 для подключения автоматического воздухоотводчика;
• патрубок входа воды с присоединительным фланцем по ГОСТ 33259-2015;
• патрубок выхода очищенной воды с плоским фланцем;
• сетчатый фильтроэлемент в виде цилиндра с сеткой из нержавеющей стали 12Х18Н10Т.

После изготовления грязевика ТС-569.00.000 все сварные швы обрабатываются и зачищаются. Корпус грязевика ТС-569 покрывается грунтом специального состава сиреневого цвета и лаком.

Готовое изделие упаковывается в стрейч-пленку и поступает на склад готовой продукции, откуда отгружается заказчикам.

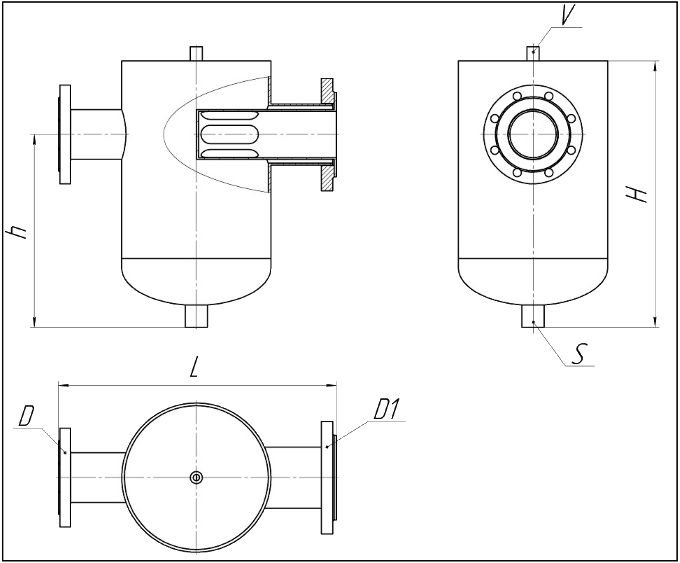

Габаритные размеры грязевика тепловых пунктов ТС-569 (ГТП)
