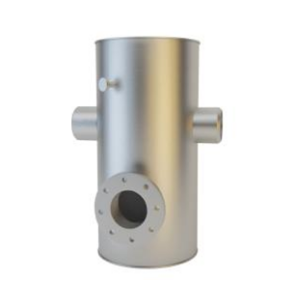

Грязевик вертикальный ТС-567 серии 5.903-13
Грязевик вертикальный ТС-567 серии 5.903-13 используется для механической очистки воды от частиц грязи и других примесей в промышленности и жилищно-коммунальном хозяйстве, в котельных и теплосетях, для очистки подпиточной и сетевой воды, в качестве начальной ступени очистки перед очистными сооружениями или технологическим оборудованием.
Применяются:
- в элеваторных узлах;
- тепловых вводах зданий различного назначения;
- сетевых тепловых пунктах;
- котельных.
Грязевики выполняются с входным и выходным патрубками под приварку. Корпус диаметром от 426 до 1020 мм выполнен стальным сварным.
Грязевики снабжены съемными заглушками для их периодической чистки, а также патрубками для выпуска воздуха и спуска воды. На поверхности выходных патрубков в полости грязевиков предусмотрена сетка из низкоуглеродистой стали для задержания взвешенных частиц.

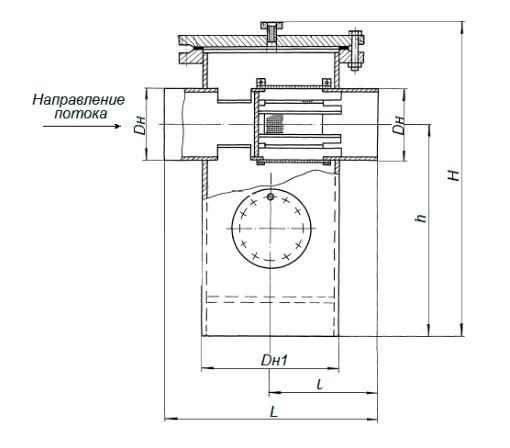

Габаритные размеры грязевика вертикального ТС-567 серии 5.903-13
Технические характеристики грязевика вертикального ТС-567
| Наименование | Условное давление, Ру, Мпа | Условный проход, Ду, мм | Диаметр корпуса, Дн, мм | Произво- дитель- ность, т/ч | Масса, кг |
| Грязевик ТС-567.00.000 | 2,5 | 200 | 426 | 158 | 310 |
| Грязевик ТС-567.00.000-01 | 2,5 | 250 | 530 | 247,3 | 520 |
| Грязевик ТС-567.00.000-02 | 2,5 | 300 | 630 | 356 | 730 |
| Грязевик ТС-567.00.000-03 | 1,6 | 200 | 426 | 158 | 260 |
| Грязевик ТС-567.00.000-04 | 1,6 | 250 | 530 | 247,3 | 421 |
| Грязевик ТС-567.00.000-05 | 1,6 | 300 | 630 | 356 | 656 |
Габаритные размеры вертикальных грязевиков TC-567
| Обозначение | Dk | Dн | H | h | L | S1 |
| Грязевик ТС-567.00.000 | 426 | 219 | 971 | 740 | 720 | 7 |
| Грязевик ТС-567.00.000-01 | 530 | 273 | 1 201 | 900 | 840 | 8 |
| Грязевик ТС-567.00.000-02 | 630 | 325 | 1 327 | 975 | 980 | 10 |
| Грязевик ТС-567.00.000-03 | 426 | 219 | 961 | 725 | 720 | 7 |
| Грязевик ТС-567.00.000-04 | 530 | 273 | 1 191 | 890 | 840 | 8 |
| Грязевик ТС-567.00.000-05 | 630 | 325 | 1 311 | 960 | 980 | 10 |
