Грязевик вертикальный ТС-568 серии 5.903-13
Грязевик вертикальный ТС-568 серии 5.903-13 используется для механической очистки воды от частиц грязи и других примесей в промышленности и жилищно-коммунальном хозяйстве, в котельных и теплосетях, для очистки подпиточной и сетевой воды, в качестве начальной ступени очистки перед очистными сооружениями или технологическим оборудованием.
Применяются:
- в элеваторных узлах;
- тепловых вводах зданий различного назначения;
- сетевых тепловых пунктах
- котельных.
Грязевики выполняются с входным и выходным патрубками под приварку. Корпус диаметром от 426 до 1020 мм выполнен стальным сварным.
Грязевики снабжены съемными заглушками для их периодической чистки, а также патрубками для выпуска воздуха и спуска воды. На поверхности выходных патрубков в полости грязевиков предусмотрена сетка из низкоуглеродистой стали для задержания взвешенных частиц.

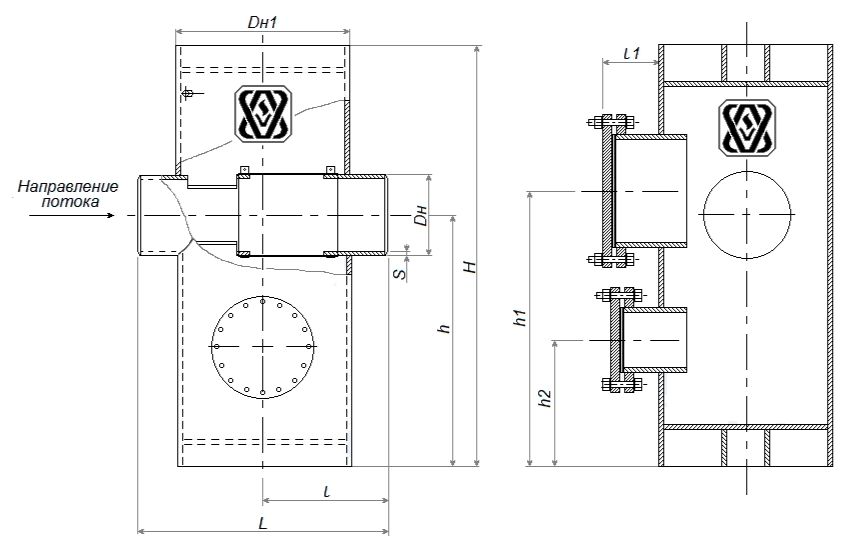

Габаритные размеры грязевика вертикального ТС-568
| Обозначение | Dk | Dн | H | h | L | l1 |
| Грязевик ТС-568.00.000 | 820 | 377 | 1 960 | 1 205 | 1 200 | 648 |
| Грязевик ТС-568.00.000-01 | 820 | 426 | 2 010 | 1 205 | 1 200 | 648 |
| Грязевик ТС-568.00.000-02 | 920 | 530 | 2 110 | 1 205 | 1 340 | 718 |
| Грязевик ТС-568.00.000-03 | 1 020 | 630 | 2 270 | 1 335 | 1 500 | 798 |
| Грязевик ТС-568.00.000-04 | 1 220 | 720 | 2 460 | 1 480 | 1 700 | 898 |
| Грязевик ТС-568.00.000-05 | 1 220 | 820 | 2 560 | 1 480 | 1 800 | 948 |
| Грязевик ТС-568.00.000-06 | 820 | 377 | 1 910 | 1 180 | 1 200 | 628 |
| Грязевик ТС-568.00.000-07 | 820 | 426 | 1 960 | 1 180 | 1 200 | 628 |
| Грязевик ТС-568.00.000-08 | 920 | 530 | 2 060 | 1 180 | 1 340 | 698 |
| Грязевик ТС-568.00.000-09 | 1 020 | 630 | 2 200 | 1 300 | 1 500 | 778 |
| Грязевик ТС-568.00.000-10 | 1 220 | 720 | 2 390 | 1 445 | 1 700 | 878 |
| Грязевик ТС-568.00.000-11 | 1 220 | 820 | 2 490 | 1 445 | 1 800 | 928 |
| Грязевик ТС-568.00.000-12 | 1 420 | 920 | 2 660 | 1 480 | 2 000 | 1 028 |
| Грязевик ТС-568.00.000-13 | 1 420 | 1 020 | 2 760 | 1 530 | 2 000 | 1 028 |
Технические характеристики грязевика вертикального ТС-568
| Наименование | Условное давление, Ру, Мпа | Условный проход, Ду, мм | Диаметр корпуса, Дн, мм | Произво- дительность, т/ч | Масса, кг |
| Грязевик ТС-568.00.000 | 2,5 | 350 | 820 | 485 | 1232 |
| Грязевик ТС-568.00.000-01 | 2,5 | 400 | 820 | 633 | 1257 |
| Грязевик ТС-568.00.000-02 | 2,5 | 500 | 920 | 989 | 1567 |
| Грязевик ТС-568.00.000-03 | 2,5 | 600 | 1020 | 1424 | 1927 |
| Грязевик ТС-568.00.000-04 | 2,5 | 700 | 1220 | 1939 | 2784 |
| Грязевик ТС-568.00.000-05 | 2,5 | 800 | 1220 | 2532 | 2924 |
| Грязевик ТС-568.00.000-06 | 1,6 | 350 | 820 | 485 | 1042 |
| Грязевик ТС-568.00.000-07 | 1,6 | 400 | 820 | 633 | 1094 |
| Грязевик ТС-568.00.000-08 | 1,6 | 500 | 920 | 989 | 1270 |
| Грязевик ТС-568.00.000-09 | 1,6 | 600 | 1020 | 1424 | 1627 |
| Грязевик ТС-568.00.000-10 | 1,6 | 700 | 1220 | 1939 | 2256 |
| Грязевик ТС-568.00.000-11 | 1,6 | 800 | 1220 | 2532 | 2384 |
| Грязевик ТС-568.00.000-12 | 1,6 | 900 | 1420 | 3205 | 3346 |
| Грязевик ТС-568.00.000-13 | 1,6 | 1000 | 1420 | 3957 | 3507 |
