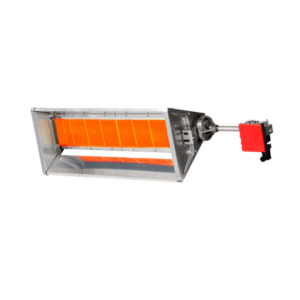

Светлый газовый инфракрасный излучатель ГИИ серия 2000
Излучатель ГИИ серии 2000 используется для отопления производственных зданий промышленного и сельскохозяйственного назначения, помещений гражданского типа с временным пребыванием людей, а также спортивных сооружений.
Сферы применения
- Локальный обогрев отдельных зон, рабочих мест и площадок.
- Прогрев строительных конструкций, помещений и грунта в процессе возведения зданий.
- Технологический нагрев оборудования и различных материалов.
- Системы снеготаяния на открытых участках и кровлях зданий.
Применение излучателей допускается только в помещениях, оборудованных местной и общеобменной вытяжной вентиляцией. При эксплуатации на улице оборудование должно быть защищено от воздействия осадков и ветра. Конструкция выпускается в климатическом исполнении УХЛ 3.1.
Устройство и принцип работы

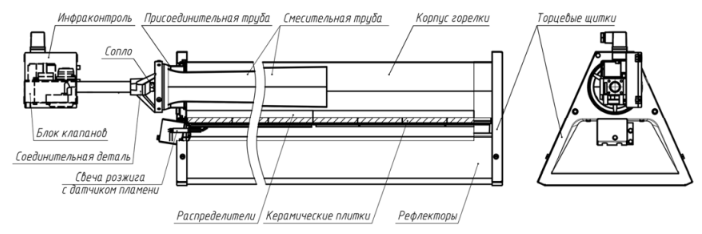

Конструкция излучателя включает горелку с корпусом, внутри которого размещена смесительная труба. Она соединяется с корпусом при помощи присоединительной трубы, на которую устанавливается соединительная деталь с соплом для подачи газа. Сопло вместе со смесительной трубой образует эжектор. В зависимости от мощности и типа используемого газа диаметр отверстия сопла соответствует значениям, указанным в таблице. Для обеспечения правильного соотношения воздуха и газа в соединительную деталь монтируется дроссельная шайба.
В корпусе горелки расположены распределители с перфорированными керамическими плитками, закрепленными через уплотнительные прокладки. Для надежной фиксации плиток применяются двойные планки с болтовыми соединениями, а также защитные сетки из жаростойкого сплава, предотвращающие выпадение элементов при их разрушении. К корпусу горелки крепятся торцовые щитки, которые соединены с отражателями. Все элементы излучателя выполнены из термостойкого металла.
Газ подается от блока клапанов к соплу через ниппель. При монтаже во входное отверстие блока клапанов устанавливается металлорукав или соединитель, при этом резьбовые соединения уплотняются лентой ФУМ по нормативу ТУ 6-05-1388-86. К блоку клапанов присоединен инфраконтроль.
В торцевом щитке размещены свеча зажигания и датчик пламени, соединенные с автоматикой проводами. Свеча снабжена защитным кожухом. На противоположной стороне установлен щиток с табличкой, содержащей основные характеристики излучателя.
Технические характеристики ГИИ серии 2000
| Модель | ГИИ-42 | ГИИ-56 |
| Код изделия | 2012 | 2016 |
| Номинальная тепловая мощность, кВт | 42 | 56 |
| Потребляемый газ |
Природный по ГОСТ 5542 Сжиженный по ГОСТ 20448 |
|
| Максимальное присоединительное давление газа, Па (мбар) | 10 000 (100) | |
| Минимальное присоединительное давление природного газа, Па (мбар) | 2200 (22) | 2400 (24) |
| Минимальное присоединительное давление сжиженного газа, Па (мбар) | 2800 (28) | |
| Номинальное давление газа перед соплом, Па (мбар) | ||
| - природного¹ | 1270 (12,7) | |
| - сжиженного | 2800 (28) | |
| Диаметр отверстия сопла, мм | ||
| - для природного газа | 3,90 | 4,50 |
| - для сжиженного газа | 2,45 | 2,85 |
| Диаметр воздушной дроссельной шайбы, мм | ||
| - для природного газа | 58 | нет шайбы |
| - для сжиженного газа | 58 | 58 |
| Расход²⁰ газа при номинальной тепловой мощности | ||
| - природного (при Hi=8572 кал/м³), м³/ч | 4,2 | 5,6 |
| - природного (при Hi=7900 кал/м³), м³/ч | 4,81 | 6,42 |
| - сжиженного, кг/ч | 3,3 | 4,5 |
| Температура излучающей поверхности, °С | 800...1000 | |
| Лучисто-конвективный коэффициент полезного действия при номинальной тепловой мощности, %, не менее | 95 | |
| Содержание окислов азота в сухих неразбавленных продуктах сгорания при коэффициенте избытка воздуха равном 1, мг/м³ (в % к объему), не более | 40 (0,002) | |
| Содержание окиси углерода в сухих неразбавленных продуктах сгорания при коэффициенте избытка воздуха равном 1, в мг/м³ к объему (%), не более | 250 (0,02) | |
| Напряжение электропитания, В | 230±10% | |
| Частота тока, Гц | 50 | |
| Потребляемая электрическая мощность, ВА, не более | 42 | |
| Степень защиты электрооборудования по ГОСТ 14254 | IP40 | |
| Масса излучателя, кг | ||
| - без автоматики | 23,6 | 29,2 |
| - с автоматикой | 25,6 | 31,2 |
| Габаритные размеры с автоматикой, мм | ||
| - длина | 1265 | 1633 |
| - ширина | 521 | 521 |
| - высота | 295 | 295 |
| Модель | ГИИ-7 | ГИИ-14 | ГИИ-21 | ГИИ-28 |
| Код изделия | 2002 | 2004 | 2006 | 2008 |
| Номинальная тепловая мощность, кВт | 7 | 14 | 21 | 28 |
| Потребляемый газ | Природный по ГОСТ 5542 Сжиженный по ГОСТ 20448 | |||
| Максимальное присоединительное давление газа, Па (мбар) | 10 000 (100) | |||
| Минимальное присоединительное давление природного газа, Па (мбар) | 1700 (17) | 1800 (18) | 2000 (20) | 2200 (22) |
| Минимальное присоединительное давление сжиженного газа, Па (мбар) | 2800 (28) | |||
| Номинальное давление газа перед соплом, Па (мбар) | ||||
| - природного* | 1270 (12,7) | |||
| - сжиженного | 2800 (28) | |||
| Диаметр отверстия сопла, мм | ||||
| - для природного газа | 2,25 | 3,20 | 3,90 | 4,50 |
| - для сжиженного газа | 1,45 | 2,00 | 2,45 | 2,85 |
| Диаметр воздушно-дроссельной шайбы, мм | ||||
| - для природного газа | 28 | 50 | 58 | нет шайбы |
| - для сжиженного газа | 28 | 45 | 58 | 58 |
| Расход*7 газа при номинальной тепловой мощности | ||||
| - природного (при Н=8572 кал/м³), м³/ч | 0,7 | 1,4 | 2,1 | 2,8 |
| - природного (при Н=7900 кал/м³), м³/ч | 0,80 | 1,60 | 2,41 | 3,21 |
| - сжиженного, кг/ч | 0,55 | 1,09 | 1,64 | 2,18 |
| Температура излучающей поверхности, °С | 800…1000 | |||
| Лучисто-конвективный коэффициент полезного действия при номинальной тепловой мощности, %, не менее | 95 | |||
| Содержание окислов азота в сухих неразбавленных продуктах сгорания при коэффициенте избытка воздуха равном 1, мг/м² (в % к объему), не более | 40 (0,002) | |||
| Содержание окиси углерода в сухих неразбавленных продуктах сгорания при коэффициенте избытка воздуха равном 1, мг/м² (в % к объему), не более | 250 (0,02) | |||
| Напряжение электропитания, В | 230±10% | |||
| Частота тока, Гц | 50 | |||
| Потребляемая электрическая мощность, ВА, не более | 30 | |||
| Степень защиты электрооборудования по ГОСТ 14254 | IP40 | |||
| Масса, кг, не более | ||||
| - без автоматики | 6,0 | 8,8 | 12,4 | 15,4 |
| Габаритные размеры с автоматикой, мм | ||||
| - длина с S4565P | 789 | 1157 | 1525 | 1893 |
| - длина с IC 3501 | 847 | 1215 | 1583 | 1951 |
| - ширина | 319 | 319 | 319 | 319 |
| - высота | 275 | 275 | 275 | 275 |
