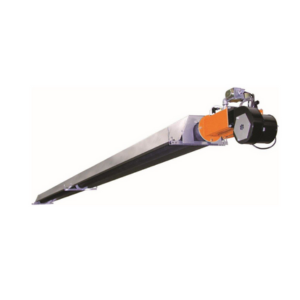

Тёмный газовый инфракрасный излучатель ГИИ-ТМТ
Излучатель используется для обогрева производственных зданий промышленного и сельскохозяйственного профиля, помещений гражданского назначения с временным пребыванием людей, а также спортивных объектов.
Сферы применения
- Локальный обогрев отдельных зон, рабочих мест и площадок.
- Прогрев конструкций, помещений и грунта в процессе строительства зданий и сооружений.
- Технологический подогрев материалов и оборудования.
- Системы снеготаяния на открытых территориях и крышах зданий.
Системы отопления на основе излучателей допускается использовать только в помещениях, оборудованных местной и общеобменной вытяжной вентиляцией.
Условия эксплуатации
При установке на открытом воздухе излучатель необходимо защищать от воздействия осадков и сильного ветра. Оборудование выпускается в климатическом исполнении УХЛ 3.1, что обеспечивает его надежную работу в различных условиях.
Комплектация
В состав излучателя входит автоматическая система управления, включающая газовый клапан VK4105N, устройство розжига и контроля горения IC 4000/1, а также свечу зажигания.
Технические характеристики ГИИ-ТМТ
| Модель ГИИ ТМТ | Номинальная тепловая мощность, кВт, ±10% | Мощность при модуляции, мин-макс, кВт | Подключение газа (наружная резьба) | Длина изделия, мм, не более | Масса, кг, не более | Расход1 газа при номинальной тепловой мощности | Потребляемая электрическая мощность, ВА, не более | |
| природного, м³/ч | сжиженного, кг/ч | |||||||
| 15L | 15 | 11,2-15 | R1/2" | 6602 | 57 | 1,5 / 1,72 | 1,17 | 104 |
| 20L | 19 | 14,3-19 | R1/2" | 6602 | 57 | 1,91 / 2,18 | 1,48 | 104 |
| 30L | 29 | 22-29 | R1/2" | 9652 | 80 | 2,91 / 3,32 | 2,25 | 104 |
| 40L | 39 | 30-39 | R3/4" | 14122 | 114 | 3,91 / 4,47 | 3,03 | 104 |
| 50L | 49 | 38-49 | R3/4" | 18502 | 142 | 4,91 / 5,61 | 3,81 | 91 |
| 60L | 60 | 48-60 | R3/4" | 20072 | 153 | 6,02 / 6,87 | 4,66 | 91 |
| 80LL | 78 | 60-78 | 2xR3/4" | 14622 | 165 | 7,82 / 8,94 | 6,06 | 208 |
| 100LL | 98 | 76-98 | 2xR3/4" | 19004 | 225 | 9,82 / 11,23 | 7,62 | 182 |
| 120LL | 120 | 96-120 | 2xR3/4" | 20494 | 245 | 12,04 / 13,75 | 9,32 | 182 |
| 150 | 15 | 11,2-15 | R1/2" | 3640 | 54 | 1,5 / 1,72 | 1,17 | 104 |
| 200 | 19 | 14,3-19 | R1/2" | 5130 | 75 | 1,91 / 2,18 | 1,48 | 104 |
| 300 | 29 | 22-29 | R1/2" | 6690 | 92 | 2,91 / 3,32 | 2,25 | 104 |
| 400 | 39 | 30-39 | R3/4" | 9590 | 130 | 3,91 / 4,47 | 3,03 | 104 |
| 500 | 49 | 38-49 | R3/4" | 12640 | 166 | 4,91 / 5,61 | 3,81 | 91 |
| 600 | 60 | 48-60 | R3/4" | 14130 | 185 | 6,02 / 6,87 | 4,66 | 91 |
Устройство и работа излучателя
Газовые инфракрасные излучатели ГИИ-ТМТ изготавливаются двух конструктивных исполнений Lобразные (линейные) и U-образные.
Горелки на всех излучателях одинаковы и отличаются только номинальной мощностью, подробнее про горелку описано в соответствующем разделе данного РЭ.
Существуют высокомощные излучатели исполнения LL, которые представляют из себя 2 параллельно расположенных L-образных (линейных) излучателя на общей траверсе с общим рефлектором.

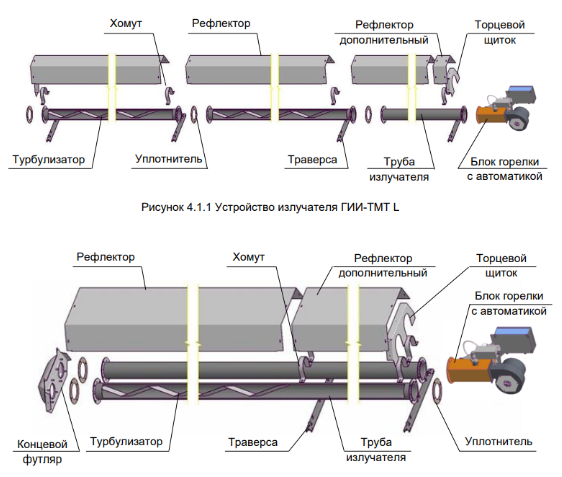

Излучатель состоит из следующих основных узлов:
- блока горелки с автоматикой;
- излучающих труб с концевым футляром;
- коррозионностойкого стального рефлектора с торцовым щитком и траверсами для подвески.

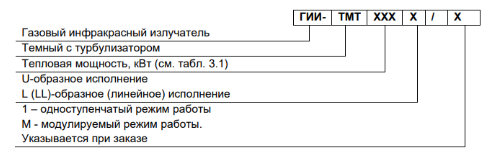

Расшифровка маркировки
