Электрокалориферная установка СФОЦ

Заказать
Заказать

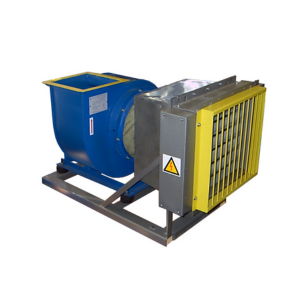

Электрокалориферная установка СФОЦ служит автономным источником теплоснабжения. Использование центробежного вентилятора позволяет применять установку в системах приточной вентиляции и в воздушных завесах для ворот.

Электрокалорифер совместим с установками серии ЭКУ, которые производятся на нашем заводе.

Воздух, проходящий через установку, должен соответствовать требованиям по содержанию химически агрессивных веществ по ГОСТ 12.1.005-88, иметь запыленность не более 0,5 мг/м³ и не содержать липких или волокнистых материалов.

Электроустановка предназначена для эксплуатации в климатических зонах с умеренным и холодным климатом (УХЛ) и должна соответствовать категории размещения 4 по ГОСТ 15150.

Технические характеристики СФОЦ

Показатель Модель
СФОЦ 12/1000 СФОЦ 21/2000 СФОЦ 25/2500 СФОЦ 42/3000 СФОЦ 64/4000 СФОЦ 90/6000
Установленная мощность, кВт 12 21 25 42 64 90
Производительность по воздуху, м³/ч, не менее 1000 2000 2500 3000 4000 6000
Перепад температур входящего и выходящего воздуха, ºC, не более 40 45 35 55 55 55
Вентилятор центробежный ВЦ4-75-3,15 0,37кВт 1500об/мин ВЦ4-75-3,15 0,55кВт 1500об/мин ВЦ4-75-4 0,55кВт 1500об/мин ВЦ4-75-4 1,1кВт 1500об/мин ВЦ14-46-4 4кВт 1500об/мин ВЦ14-46-5 5,5кВт 1500об/мин
Длина, мм 1042 1047 1211 1211 1264 1470
Ширина, мм 652 654 807 807 807 1035
Высота, мм 652 691 840 840 845 1050
Масса(нетто), кг не более 75 80 85 88 100 120

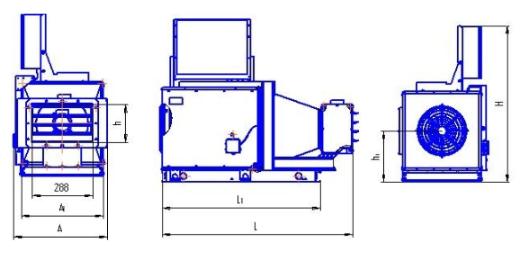

Габаритные размеры СФОЦ

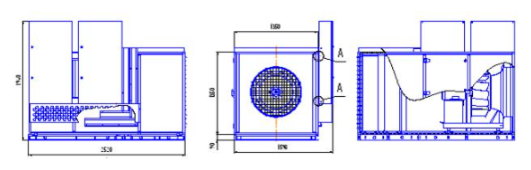

Рис.1 – СФОЦ-16 – СФОЦ-160

Рис.2 – СФОЦ-250

Типоразмер Размеры, мм Масса, кг Рис.
А А1 L L1 H h h1
СФОЦ – 16 710 540 1405 1250 1165 140 362 120 1
СФОЦ – 25 170 130
СФОЦ – 40 740 650 1505 1280 305 417 180
СФОЦ – 60 1055 850 1720 1660 1600 445 514 200
СФОЦ – 100 585 230
СФОЦ – 160 1195 940 2005 990 1605 1000 727 360
СФОЦ – 250 1600 1350 2520 - 1940 1240 785 720 2

Щиты управления СФОЦ

Функции щита управления электрокалориферными установками СФОЦ

Органы управления и индикации

  1. Включение\отключение 3-х фазного напряжения 380 В автоматическим выключателем: приводом ручным поворотным (ПРП) – на двери щита управления;
  2. Индикация 3-х фаз;
  3. Включение\отключение вентилятора: кнопка «ПУСК», кнопка «СТОП»;
  4. Индикация работы установки: лампочка «РАБОТА»;
  5. Включение 1 ступени электрического калорифера: клавиша с лампочкой – 1 СТУПЕНЬ;
  6. Включение 2 ступени электрического калорифера: клавиша с лампочкой – 2 СТУПЕНЬ;
  7. Включение 3 ступени электрического калорифера: клавиша с лампочкой – 3 СТУПЕНЬ.

Защиты автоматические

  1. От замыкания силовых цепей;
  2. От замыкания цепей управления;
  3. От перегрузки двигателя;
  4. От коротких замыканий в двигателе;
  5. От включения ступеней электрического калорифера без включения вентилятора;
  6. От короткого замыкания ТЭНов 1 ступени;
  7. От короткого замыкания ТЭНов 2 ступени;
  8. От короткого замыкания ТЭНов 3 ступени;
  9. От перегрева, перегорания ТЭНов при превышении допустимой температуры по термостату;
  10. От неправильной последовательности включения\отключения ступеней;
  11. От залипания контакторов при отключении ступеней;
  12. От залипания контакторов ступеней при отключении вентилятора.

Щит управления СФОЦ предназначен для управления (включение/выключение, регулирование температуры) и защиты (защита от перегрева, защита от короткого замыкания, защита от перегрузки электродвигателя вентилятора) электрокалориферными установками серии СФОЦ.

ПРП – привод ручной поворотный главного автоматического выключателя;

Работа – световой индикатор работы установки; ПУСК, СТОП – кнопки пуска и остановки электродвигателя вентилятора;

1…9 ступень – клавиши с индикацией, предназначенные для управления ступенями электрокалорифера.

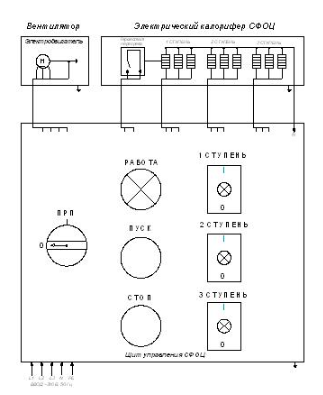

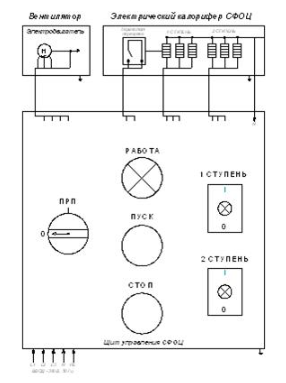

Щит управления СФОЦ-16

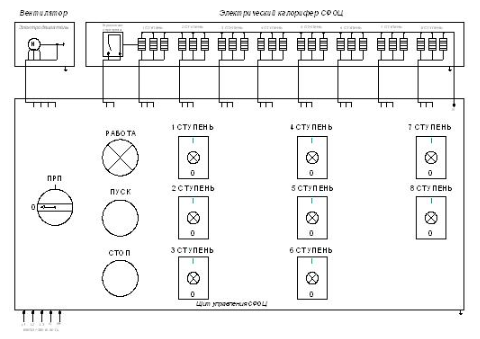

Щит управления СФОЦ-25 – СФОЦ-100

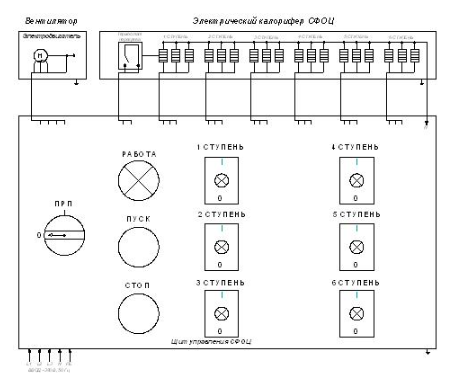

Щит управления СФОЦ-160

Щит управления СФОЦ-250
