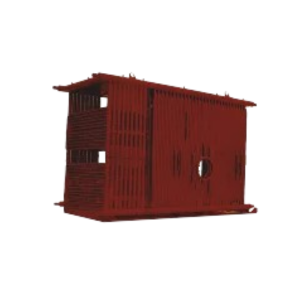

Котлы водогрейные серии КВ-ГМ

Котлы водогрейные серии КВ-ГМ оснащены горизонтально расположенной топкой и нагревательными поверхностями с принудительным прямоточным движением воды. Они предназначены для нагрева воды до температуры 150˚С, которая используется в системах отопления, вентиляции, горячего водоснабжения как в промышленности, так и в быту, а также для технологических процессов.

Основные компоненты котлов серии КВ-ГМ включают трубную систему, которая соединяет топочную камеру и конвективную поверхность нагрева, а также газомазутную горелку.

Котлы моделей КВ-ГМ-4,65-150 и КВ-ГМ-7,56-150 имеют идентичный профиль, различаясь только глубиной топочной камеры и конвективного газохода. Их топочная камера имеет горизонтальное расположение и экранирована трубами диаметром Ø 60х3 мм, которые соединяются с коллекторами диаметром Ø 159х7 мм.

Котлы КВ-ГМ-11,63-150, КВ-ГМ-23,26-150 и КВ-ГМ-30-150 также имеют единый профиль, отличаясь лишь глубиной топочной камеры и конвективного газохода. Эти котлы имеют горизонтально расположенную топочную камеру, экранированную трубами диаметром Ø 60х3 мм, которые входят в коллекторы диаметром Ø 219х10 мм. Конфигурация камеры в поперечном разрезе имеет форму, соответствующую железнодорожному габариту.

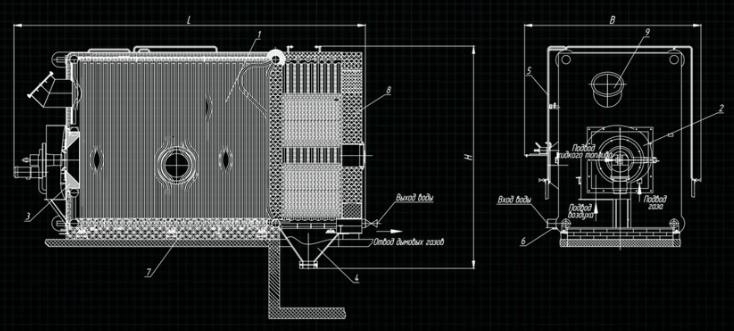

Конструкция КВ-ГМ

1. Блок котла;
2. Горелочное устройство;
3. Амбразура горелки;
4. Бункер золы;
5. Трубопроводы воздушные;
6. Трубопроводы дренажные;
7. Фундамент котла;
8. Изоляция и обшивка котла;
9. Взрывной клапан.

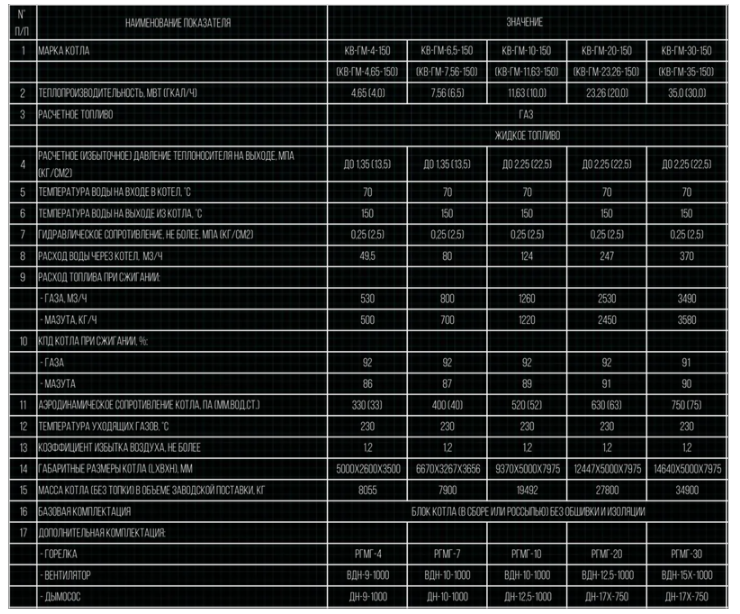

Технические характеристики КВ-ГМ
