Котлы водогрейные серии КВ-ТС

Водогрейные котлы на твердом топливе серии КВ-ТС (КВ-Р) выполнены в горизонтальной компоновке и состоят из двух основных блоков: топочного и конвективного. Эти котлы предназначены для нагрева воды до 150°C, которая используется в системах отопления, вентиляции, горячего водоснабжения как в промышленности, так и в быту, а также для различных технологических нужд.

Данные котлы разработаны для слоевого сжигания твердого топлива. Конструкция котлов серии КВ-ТС (КВ-Р) включает основной блок и топочное устройство (топка ТЧЗМ или ТЛЗМ). Топочная камера имеет горизонтальное расположение и экранирована трубами, которые соединяются с коллекторами.

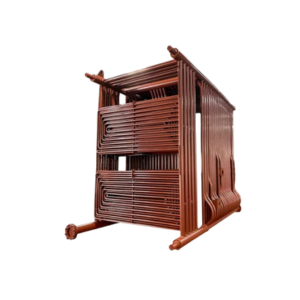

Форма топочной камеры в поперечном разрезе напоминает железнодорожный габарит. Конвективная поверхность нагрева размещена в вертикальном, полностью экранированном газоходе и состоит из U-образных трубных ширм. У котлов серии КВ-ТС (КВ-Р) отсутствует несущий каркас, а трубная система закреплена на опорах, приваренных к нижним коллекторам.

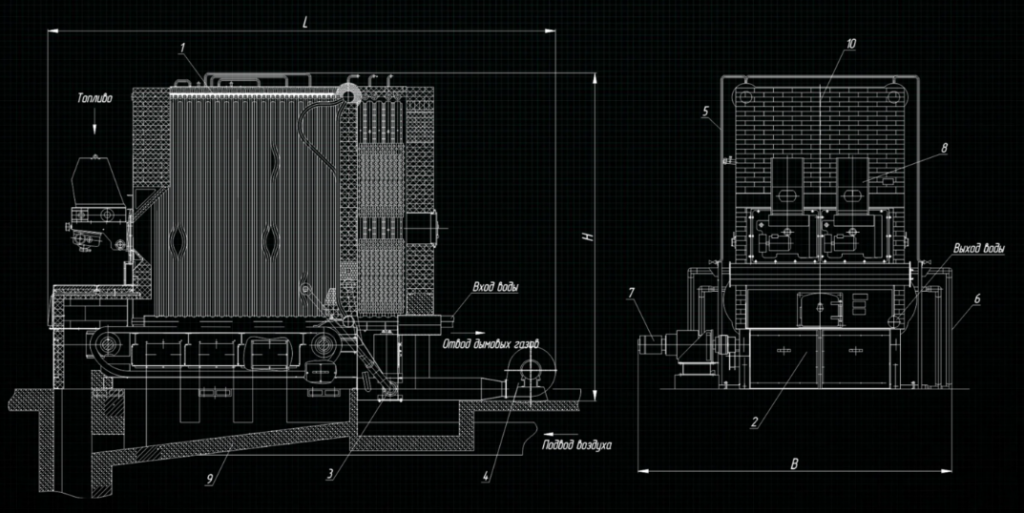

Конструкция КВ-ТС

1. Блок котла;
2. Топка котла (ТЛЗМ илиТЧЗМ);
3. Система возврата уноса;
4. Вентилятор острого дутья;
5. Трубопроводы воздушные;
6. Трубопроводы дренажные;
7. Привод топки;
8. Забрасыватели топки;
9. Фундамент котла;
10. Изоляция и обшивка котла.

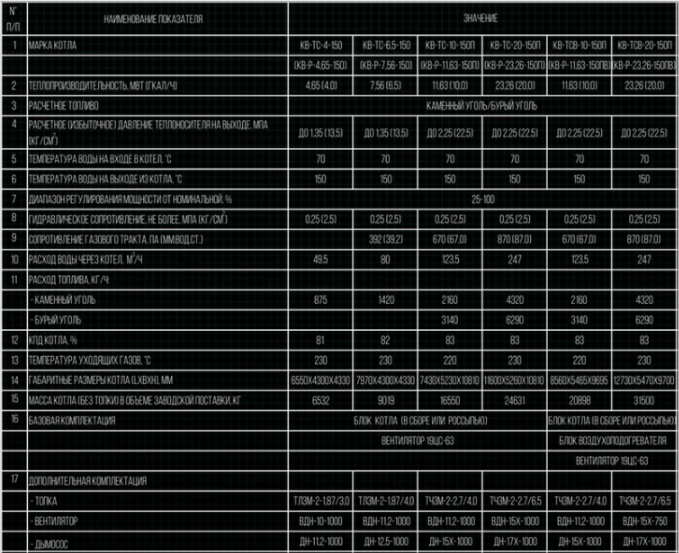

Технические характеристики КВ-ТС
