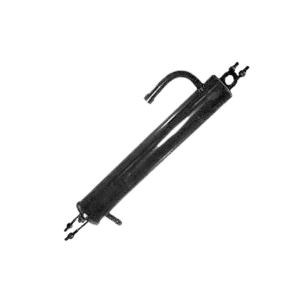

Холодильник проб пара и воды двухточечный ХД 125-4 (Dн 133)
Холодильник проб пара и воды двухточечный ХД 125-4 (Dн 133) используется для охлаждения образцов сетевой воды до температуры +30...+40 °С для последующего химического анализа.
Принцип работы
Холодильник проб пара и воды ХД 125-4 (Dн 133) подключается к двум трубопроводам: для отбора проб и для подачи холодной воды. На обеих линиях должны быть установлены запорные вентили.
Пробоотбор может проводиться постоянно или периодически. В случае периодического отбора перед этим пробоотборное устройство продувается в течение 3-5 минут.
Рабочая жидкость поступает через верхний патрубок, проходит через змеевик, где охлаждается благодаря поступающей в корпус холодной воде, и выходит через нижний патрубок.

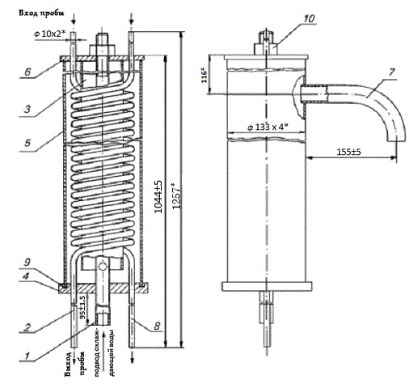

Габаритные размеры и конструкция ХД 125-4 (Dн 133)
- патрубок;
- змеевик;
- труба-ограничитель;
- донышко;
- труба;
- крышка;
- сливной патрубок;
- змеевик;
- кольцо резиновое;
- гайка.
