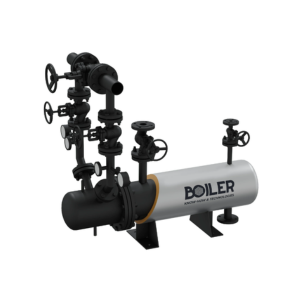

Охладитель выпара атмосферный ОВА-2М/модуль VCM-13

Охладитель выпара ОВА-2М/модуль VCM-13 — современное высокоэффективное оборудование, предназначенное для конденсации максимального объема пара из паро-газовой смеси, отводимой от деаэратора. Устройство обеспечивает не только охлаждение выпара, но и эффективную утилизацию тепловой энергии, что способствует повышению общей энергоэффективности котельной или теплоэнергетической системы.

Производство охладителей ОВА-2М/модуль VCM-13 осуществляется в строгом соответствии с требованиями нормативной документации: ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия». Это гарантирует безопасность эксплуатации, устойчивость к нагрузкам и соответствие действующим стандартам качества.

Конструктивные особенности

Основным рабочим элементом охладителя является трубная система, выполненная из высококачественных нержавеющих U-образных трубок диаметром 16×0,8 мм. Применение стали AISI304 обеспечивает высокую коррозионную стойкость, устойчивость к воздействию агрессивных сред и продолжительный срок службы оборудования.

Конструкция предусматривает оптимальную площадь теплообмена и эффективный отвод конденсата, что позволяет достигать стабильных рабочих параметров даже при интенсивной эксплуатации.

• Поверхность нагрева: 2 м²
  Расход воды через охладитель: 13 т/ч
  Материал трубной системы: нержавеющая сталь AISI304

Все охладители выпара ОВА-2М комплектуются офланцованными патрубками для удобства подключения к трубопроводной системе. Дополнительно оборудование оснащается качественной тепловой изоляцией, минимизирующей теплопотери и повышающей общую эффективность работы.

Варианты комплектации

В зависимости от условий эксплуатации и требований заказчика охладители выпара ОВА-2М/модуль VCM-13 поставляются в нескольких вариантах исполнения.

• Type 1 (для помещений) — оснащен офланцованными патрубками, запорной арматурой, визуальными измерительными приборами и тепловой изоляцией. Предназначен для установки внутри зданий и производственных помещений.
• Type 2 (базовый) — включает офланцованные патрубки и тепловую изоляцию. Оптимальное решение для стандартных условий эксплуатации.
• Type 3 (для улицы) — расширенная комплектация с офланцованными патрубками, запорной арматурой, визуальными измерительными приборами и усиленной тепловой изоляцией. Разработан для надежной работы на открытом воздухе.

Технические характеристики ОВА-2М/модуль VCM-13
