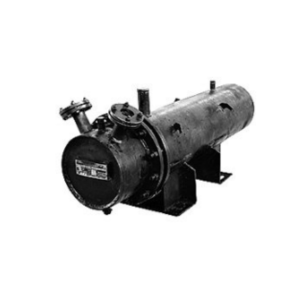

Охладитель выпара ОВА-8
Охладитель выпара ОВА-8 применяются в деаэрационных установках для перевода пара в конденсат.
- Диаметр корпуса такого прибора составляет 426 мм.
- Площадь поверхности теплообмена равна 8 м2.
- В данной модели имеется 120 трубок диаметром 16 мм. Они могут быть изготовлены из латуни либо из стали, устойчивой к коррозии.
- Температура в трубах может колебаться от + 50 до + 80 °С, а в корпусе составляет 104 °С.
- Давление в трубной части равно 0,5 МПа, а в корпусе – 0,12 МПа.

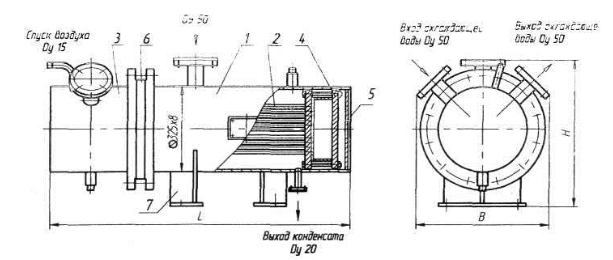

Конструкция ОВА-8
Технические характеристики ОВА-8
| Охладитель выпара | ОВА-8 |
| Площадь поверхность охлаждения, м² | 8 |
| Давление рабочее в трубной части, МПа | 0,5 |
| Давление рабочее в корпусе, МПа (кгс/см²) | 0,12 |
| Давление пробное при гидроиспытании в трубной части, МПа (кгс/см²) | 0,7 |
| Давление пробное при гидроиспытании в корпусе, МПа (кгс/см²) | 0,7 |
| Среда в трубной части | Вода |
| Среда в корпусе | Пар, вода |
| Температура среды в трубной части, °С | 50-80 |
| Температура среды в корпусе, °С | 104 |
| Диаметр корпуса, мм | 426 |
| Масса, кг | 472 |
