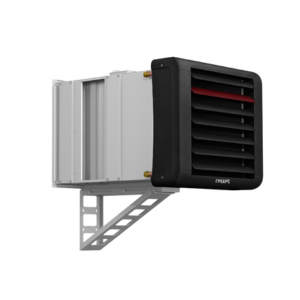

Отопительно-вентиляционная приточная установка ГРЕЕРС ВС-2245 + КС2
Отопительно-вентиляционная установка ГРЕЕРС ВС-2245 + КС2 предназначена для обогрева и обеспечения притока свежего воздуха в помещения среднего и большого объема.
Устройство эффективно работает в производственных и коммерческих объектах, таких как цеха, склады, теплицы, автосервисы, автомойки, автосалоны, торговые центры, офисы, вокзалы, аэропорты, холлы, фермы, логистические комплексы и другие объекты.
Преимущества ГРЕЕРС ВС-2245 + КС2
- Широкая сфера применения: подходит для различных типов помещений, от производственных до коммерческих объектов.
- Энергоэффективность: оптимальный расход теплоносителя и управление воздушными потоками.
- Простота эксплуатации: возможность автоматического регулирования температуры и расхода воздуха.
- Надежность: встроенная защита от замерзания и возможность использования в условиях высокой влажности или загрязненности воздуха.
Принцип работы установки
Установка камеры смешения
Смесительная камера монтируется в подготовленное отверстие в стене или потолке. С внешней стороны отверстие может быть закрыто вентиляционной решеткой. Внутри помещения к камере подключается водяной тепловентилятор, который подсоединяется к системе теплоносителя.
Забор и обработка воздуха
Свежий воздух с улицы или рециркуляционный воздух из помещения поступает через дроссельную заслонку с сервоприводом в камеру смешения. Воздушный поток фильтруется и проходит через теплообменник, где нагревается, после чего подается в помещение через регулируемые жалюзи.
Управление и автоматизация
Система автоматики (приобретается отдельно) позволяет контролировать расход воздуха и поддерживать заданную температуру.
- Воздушная заслонка смешивает уличный и нагретый рециркуляционный воздух в нужной пропорции.
- Подача теплоносителя регулируется двухходовым клапаном, который управляется комнатным термостатом и контролирует скорость вентилятора.
Защита от замерзания
При срабатывании термостата защиты от замерзания вентилятор отключается, воздушный клапан закрывается, двухходовой вентиль открывается, и на панели управления загорается красный индикатор
Технические характеристики ГРЕЕРС ВС-2245 + КС2
| Мощность нагрева: | 45 кВт, При температуре теплоносителя 90/70°C и температуре входящего воздуха -10°C |
| Диапазон мощности: | 6,4-52,7 кВт |
| Воздухообмен: | Высокая/средняя/низкая: 3000/2050/1250 м³/час |
| Максимальная длина струи: | 16,5/11,5/7 м |
| Питание: | 1ф, 50Гц, 230 В |
| Ток: | 1,2 А |
| Энергопотребление: | 263 Вт |
| Уровень шума: | 54 дБ |
| Класс защиты: | IP54 |
| Работа в системе приточной вентиляции: | Да |
| Работа с системой воздуховодов: | Нет |
| Подмес уличного воздуха: | Да, от 0% до 100% |
| Рециркуляция: | Да, от 0% до 100% |
| Работа на охлаждение: | Да |
| Установка: | Внутри помещения на стену, на потолок |
| Тип теплообменника: | Медь+алюминий, двухрядный |
| Максимальное давление воды: | 16 бар |
| Диаметр присоединительных трубопроводов: | 3/4" дюйм/мм |
| Объем воды в теплообменнике: | 1,3 л |
| Гидравлическое сопротивление: | от 0,5 до 21,5 КПа |
| Расход воды: | от 278 до 2324 л/ч |
| Максимальная температура теплоносителя: | 120 °C |
| Температура наружного воздуха: | От -25°C до +40 °C |
| Диапазон температур работы прибора: | От 0°C до +40 °C |
| Диапазон настройки температуры: | От 10°C до +33 °C |
| Материал корпуса: | Смесительная камера: сталь, алюминий, пластик. Водяной тепловентилятор: вспененный полипропилен. |
| Цвет: | Смесительная камера: серый металлик. Водяной тепловентилятор: черный. |
| Регулирование скорости вращения вентилятора: | Да (опция, приобретается отдельно) |
| Регулирование температуры: | Да (опция, приобретается отдельно) |
| Камера смешения: | Да, в комплекте. Смесительная камера КС2. |
| Система автоматики: | Да (опция, приобретается отдельно) |
| Система управления: | Система управления KTS, комнатный термостат со встроенным трехступенчатым регулятором скорости вращения вентилятора TDS, двухходовой клапан 3,4" с сервоприводом EXT2d 3/4" (опции, приобретаются отдельно) |
| Пульт управления: | Комнатный термостат со встроенным трехступенчатым регулятором скорости вращения вентилятора TDS (опция, приобретается отдельно) |
| Щит питания и управления: | KTE (опция, приобретается отдельно). Поставляется в комплекте с системой управления KTS. |
| Регулятор скорости вращения вентилятора: | Комнатный термостат со встроенным трехступенчатым регулятором скорости вращения вентилятора TDS (опция, приобретается отдельно) |
| Регулятор степени открытия дроссельных заслонок: | Потенциометр (позиционер) SGA24 (опция, приобретается отдельно). Поставляется в комплекте с системой управления KTS. |
| Сервопривод: | SP 0-10 сервопривод дроссельных заслонок с возвратной пружиной постоянного действия, управляемый сигналом 0-10В (опция, приобретается отдельно). Поставляется в комплекте с системой управления KTS. |
| Двухходовой клапан с сервоприводом: | Двухходовой клапан 3/4" с сервоприводом EXT2d 3/4" (опция, приобретается отдельно) |
| Термостат защиты от разморозки: | Термостат защиты от разморозки с капилляром KP 61 (опция, приобретается отдельно). Поставляется в комплекте с системой управления KTS. |
| Защита от замерзания: | Да (опция, приобретается отдельно) |
| Фильтр: | Да, EU3, в комплекте |
| Прессостат (дифманометр): | Нет (опция, приобретается отдельно) |
| Консоль монтажная (кронштейн): | Нет (опция, приобретается отдельно) |
| Регулируемые жалюзи: | Да. Механические, вверх-вниз, вручную. |
| Гибкая сильфонная подводка: | Да, 3/4" (опция, приобретается отдельно) |
| Сантехнический комплект обвязки: | Да, 2С (опция, приобретается отдельно) |
| Комплектация: | Водяной калорифер с вентилятором ВС-2245, смесительная камера КС2, фильтр EU3 |
| Мощность нагрева при температуре воды 90/70 °С: | 45 кВт При температуре входящего воздуха -10°C |
| Мощность нагрева при температуре воды 80/60 °С: | 39,3 кВт При температуре входящего воздуха -10°C |
| Мощность нагрева при температуре воды 70/50 °С: | 33,6 кВт При температуре входящего воздуха -10°C |
| Мощность нагрева при температуре воды 60/40 °С: | 27,8 кВт При температуре входящего воздуха -10°C |
| Мощность нагрева при температуре воды 50/40 °С: | 27,2 кВт При температуре входящего воздуха -10°C |
| Температура воздуха на выходе: | 39,4 °C При температуре входящего уличного воздуха 0°C и высокой скорости вращения вентилятора |
| Размер (ВхШхГ): | 620х660х890 мм |
| Вес: | 32,8 кг |
| Дополнительное оборудование: | Система управления KTS, комнатный термостат со встроенным трехступенчатым регулятором скорости вращения вентилятора TDS, двухходовой клапан 3/4" с сервоприводом EXT2d 3/4", гибкая сильфонная подводка 3/4", сантехнический комплект обвязки 3/4" 2C (опции, приобретаются отдельно) |
| Особенности: | При использовании уличного (свежего) воздуха с температурой ниже -25°C, требуется подмес рециркуляционного воздуха (воздуха из помещения) с помощью изменения закрытия дроссельных заслонок, управляемых позиционером (потенциометром) SGA24. |
| Подробнее: | Без комплекта автоматики |
| Страна изготовления: | Россия |
| Гарантийный срок: | 3 года |
