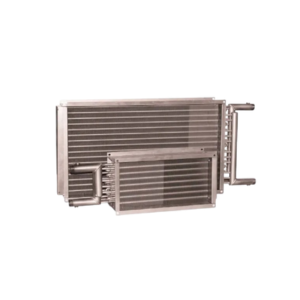

Теплообменник канальный Cyclone CHW 400x200x2R
Cyclone CHW 400x200x2R — это канальный теплообменник, предназначенный для подогрева воздуха в составе систем вентиляции и кондиционирования. Устройство монтируется в прямоугольные вентиляционные каналы размером 400×200 мм и используется в приточных установках различной производительности.
Модель оснащена двухрядным теплообменным блоком на основе медно-алюминиевых трубок, что обеспечивает эффективную теплопередачу при компактных габаритах.
В качестве теплоносителя используется вода, циркулирующая внутри медных труб, передающая тепло воздуху через алюминиевые пластины-оребрения.
Ключевые преимущества:
- Высокая эффективность нагрева благодаря двухрядной конструкции;
- Корпус из оцинкованной стали с антикоррозийной защитой;
- Удобный монтаж в стандартные прямоугольные воздуховоды;
- Минимальное сопротивление для циркуляции теплоносителя;
- Подходит для работы с системами водяного отопления и охлаждения.
Основные области применения:
- Приточно-вытяжные вентиляционные установки;
- Вентиляционные системы промышленных и коммерческих объектов;
- Офисные центры, торговые комплексы, медучреждения;
- Складские и производственные здания.
Габаритные размеры Cyclone CHW 400x200x2R
| Обозначение | Размеры, мм | Масса нетто, кг | ||||||
| А | В | Б | Г | Д | Е | R=2 | R=3 | |
| CHW 400×200×R | 400 | 200 | 420 | 220 | 440 | 240 | 5,0 | 5,5 |
| CHW 500×250×R | 500 | 250 | 520 | 270 | 540 | 290 | 6,4 | 7,4 |
| CHW 500×300×R | 500 | 300 | 520 | 320 | 540 | 340 | 7,2 | 8,5 |
| CHW 600×300×R | 600 | 300 | 620 | 320 | 640 | 340 | 8,1 | 9,5 |
| CHW 600×350×R | 600 | 350 | 620 | 370 | 640 | 390 | 9,0 | 10,7 |
| CHW 700×400×R | 700 | 400 | 720 | 420 | 740 | 440 | 10,8 | 13,2 |
| CHW 800×500×R | 800 | 500 | 820 | 520 | 840 | 540 | 14,1 | 17,4 |
| CHW 900×500×R | 900 | 500 | 930 | 530 | 960 | 560 | 15,2 | 18,9 |
| CHW 1000×500×R | 1000 | 500 | 1030 | 530 | 1060 | 560 | 16,3 | 20,5 |
Технические характеристики Cyclone CHW 400x200x2R
- Расход воздуха…..850 м³/ч
- Температура входящей/выходящей воды…..95/70°С
- Температура входящего/выходящего воздуха…..-28/+20°С
- Мощность теплообменника…..13,7кВт
- Расход воды…..0,48 м³/ч
- Гидравлическое сопротивление теплообменника…..8,7кПа
- Аэродинамическое сопротивление теплообменника…..35,2кПа
Условное обозначение
